OHポンプとBBポンプの構成比較

API 610 は、石油化学、石油ガス、化学産業における横型遠心ポンプの中核となる一般規格として機能します。この規格では、産業用遠心ポンプを 3 つの主要構成 (OH オーバーハング ポンプ、BB ベアリング間ポンプ、VS 垂直懸垂ポンプ) に分類しています。 API 610 準拠のポンプに関する長年にわたる深い研究開発と製造の専門知識を備えた Teffiko は、標準化された構造設計と厳しい動作条件に適応する豊富な経験を通じて、信頼性の高い流体輸送ソリューションをさまざまな業界に提供しています。

I. 3 つの API 610 ポンプ タイプの基本定義

OH (オーバーハングポンプ):インペラはポンプ シャフトの端に取り付けられ、ベアリング ハウジングの外側に片持ち梁状に取り付けられています。ベアリングアセンブリはプロセス流体から完全に隔離されています。主流の軽量横型ポンプタイプです。

BB (ベアリング間ポンプ):インペラは、対称的な支持構造を備えた 2 組のベアリングの間に配置されており、要求の厳しい動作条件に合わせてローターのバランスと全体的な支持剛性が大幅に向上します。

VS (垂直懸濁ポンプ):ポンプシャフトとインペラは垂直に吊り下げられ、輸送される流体に浸されます。これは主に垂直深海およびタンク内輸送のシナリオに適用されるため、この文書では詳しく説明しません。

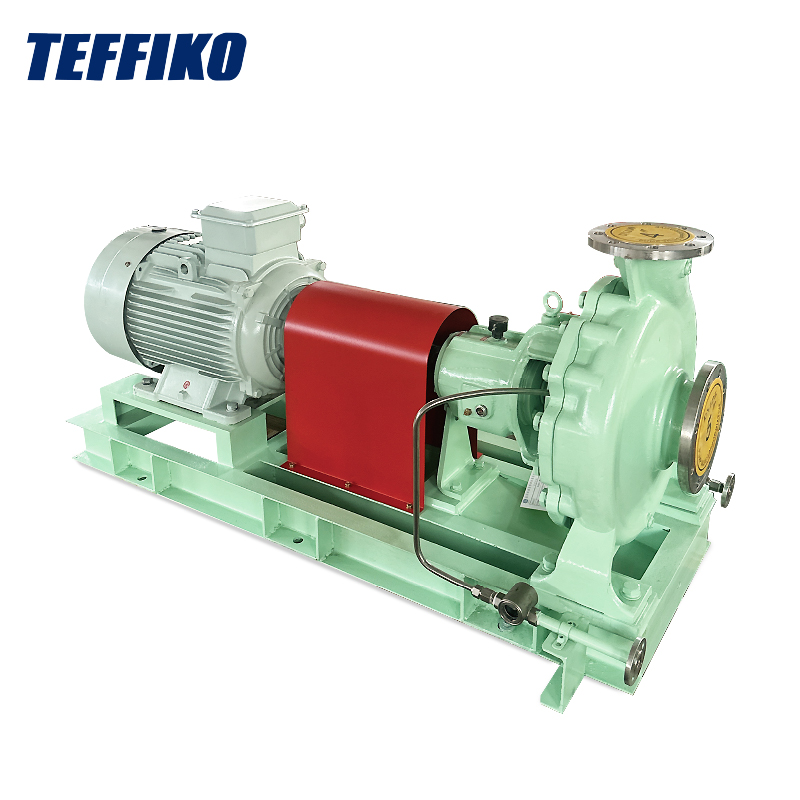

II.の三次元解析OH オーバーハングポンプ

1. サブタイプ

•  OH1: 独立した軸受ブラケットを備えたベース取り付け型端吸込ポンプで、最も一般的な基本モデルです。
•  OH2: 温度変動サービス用にセンターラインに取り付けられたケーシング。独立したベアリング ハウジングが取り付けられています。
•  OH3/OH4/OH5: 密結合構造または個別駆動構造を備えた垂直微分モデル。
•  OH6: 一体型ギア高速設計、軽質炭化水素輸送およびガス圧縮補助用途に特化。

2. 主な利点

設置面積が小さくコンパクトな全体構造で、スペースに制約があるプロジェクトに適しています。簡単なメンテナンス作業。メカニカルシールとインペラの簡単な検査と交換により、ダウンタイムが大幅に短縮されます。安定した圧力と中程度の油圧負荷条件に適しており、公共サービス業務に優れた適応性を示します。

3. 動作条件の制限

オーバーハング構造による制約により、羽根車径が大きく高圧条件下では軸たわみのリスクが高く、過大な振動が発生しやすくなります。大流量、高温、高圧の連続ヘビーデューティ生産システムには適していません。耐用年数が短く、長期にわたる過酷な使用条件下ではシールが急速に摩耗するのが特徴です。

4. 典型的なアプリケーションシナリオ

プラント用水の輸送、化学試薬の注入、軽質炭化水素の輸送、補助的なプロセス流体の輸送、およびその他の非重要、断続的、または低負荷の業務。

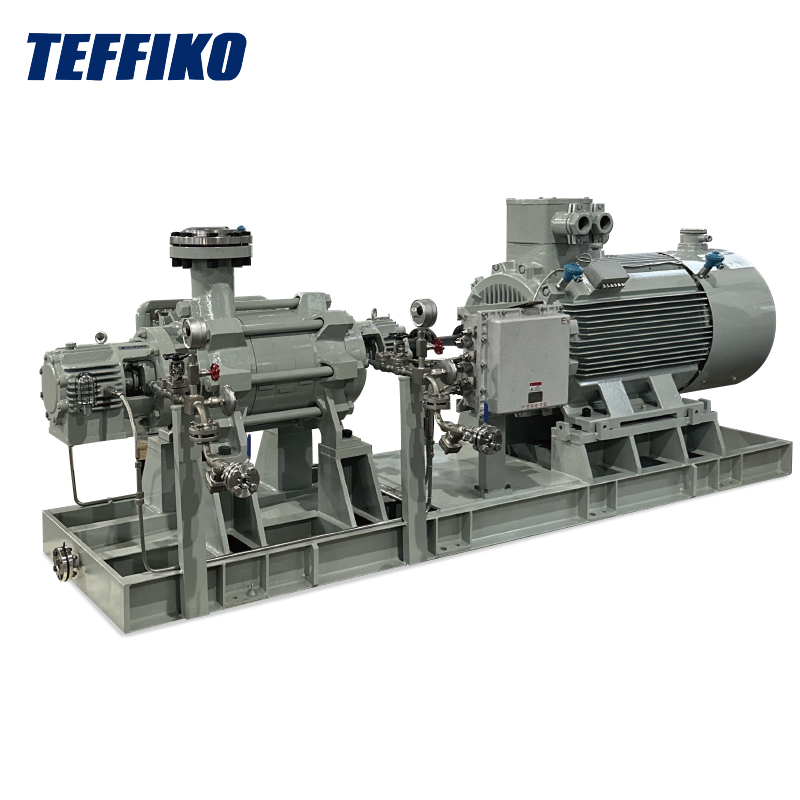

Ⅲ．の三次元解析BB ベアリング間ポンプ

1. サブタイプ

• ・BB1：軸方向分割構造により片吸込、両吸込の流体輸送をサポートします。
• - BB2: 放射状分割型単段ポンプ。高圧単段サービスの主流モデル。
• ・BB3：中高圧多段加圧用軸分割多段ポンプ。
• - BB4: 放射状に分割されたセグメント多段構造。
• - BB5: バレル型の放射状に分割された多段ポンプで、特に超高圧の要求の厳しい業務向けに設計されています。

2. 主な利点

対称ローターサポート設計により、強力な負荷適応性と極めて高いシャフト安定性が可能になります。動的な軸負荷が低く、高温高圧条件下での長期運転が可能。バランスの取れたローターの力により、機器の振動と軸方向の推力が効果的に低減され、OH ポンプと比較してはるかに優れた動作安定性が実現します。

3. 動作条件の制限

機器の重量が重くなり、設置面積が大きくなり、堅牢で強固な機器の基盤が必要になります。特に多段 BB ポンプの場合、洗練された複雑な構造。分解とメンテナンスの手順が面倒で、メンテナンスの負担が大きく、設置時の位置合わせ精度に対する厳しい要求が伴います。

4. 典型的なアプリケーションシナリオ

石油ガスの長距離パイプライン輸送、油田注水システム、製油所のアミン液体循環、高温塔底排出、ボイラー給水加圧およびその他の重要な連続生産業務。

IV. OHポンプとBBポンプのコア構成の詳細比較

2 つのポンプ タイプ間のハードウェア構成、パフォーマンス、および運用保守の違いを簡単に区別できるように、API 610 標準に基づく次の完全な比較表にコア選択パラメータを示します。

 V. 選択の概要

限られたスペースで、中圧から低圧、小流量から中流量の補助ユーティリティのサービス条件下で、低コストで便利な操作とメンテナンスを追求するプロジェクトには、OH オーバーハング ポンプが推奨されます。装置の安定性、低い故障率、長い耐用年数に対する厳しい要件を伴う、高温、高圧、大流量の条件にさらされる重要な連続生産装置には、BB 軸受間ポンプを採用する必要があります。実際のポンプの選択には、機器の信頼性とプロジェクトの経済性のバランスをとるために、中程度の腐食性、粘度、起動停止周波数などのパラメータを総合的に評価する必要があります。
