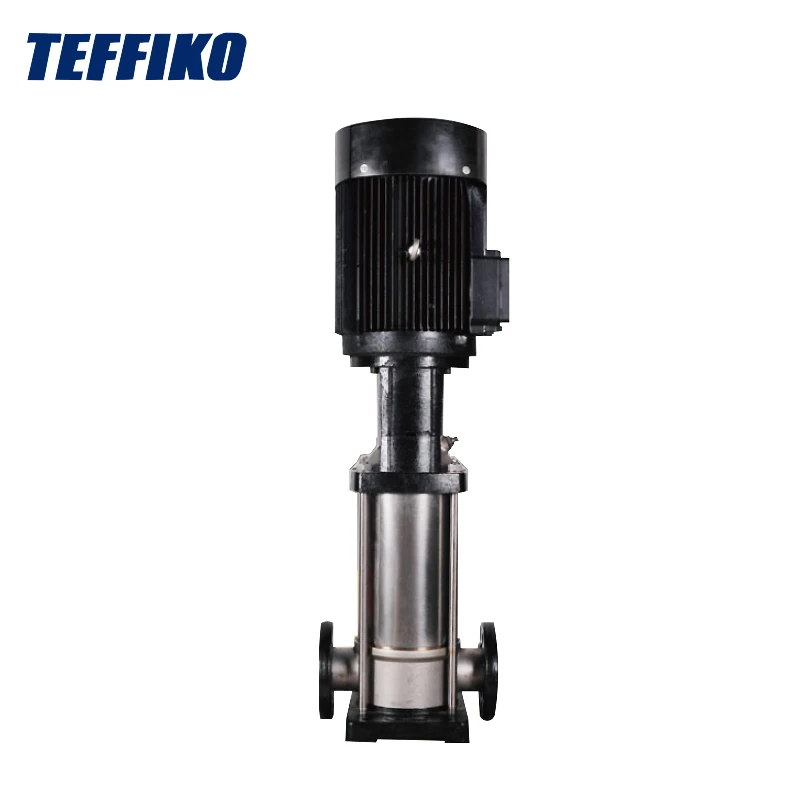

垂直多段階のステンレス鋼遠心式ポンプ

TDFP垂直マルチステージステンレス鋼遠心式ポンプは、多機能製品です。水道水やわずかに腐食性の産業用液体など、さまざまなメディアを輸送でき、さまざまな温度、流量、圧力シナリオに適しています。これは、給水、産業加圧、産業用液体輸送、水処理、灌漑など、複数の分野で広く使用されています。特定の用途には、水プラントのろ過と輸送、給水植物のゾーン給水、高層ビルの加圧、産業プロセス水システム、洗浄システム、高圧洗浄システム、消防システム、ボイラー飼料と凝縮システム、機械工具マッチング、酸、酸、酸、アルカリ輸送、耕作システム、農地システム、ディスモシスのインスピレーションシステム、ゆったりとスプリンクラー灌漑、および点滴灌漑。

動作条件

マルチステージの垂直ステンレス鋼遠心ポンプは、次のように適しています。

液体は、薄く、清潔で、炎症性がなく、非抽出性であり、固体粒子や繊維がない必要があります。

•液体温度：

•通常の温度タイプ：-15°C〜 +70°C

•温水タイプ：-15°C〜 +120°C

•周囲温度： +40°Cまで

•高度：最大1000m

最小入口圧力NPSH

垂直の多段階腐食耐性遠心ポンプでは、ポンプの圧力が輸送された液体の蒸気圧よりも低い場合、キャビテーションが発生する可能性があります。キャビテーションを避けるために、ポンプの入口側に最小の圧力があることを確認する必要があります。

共有するためのヒント：

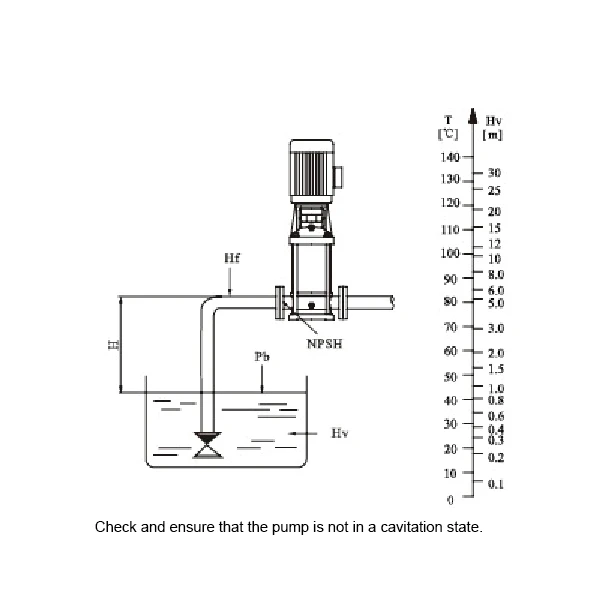

最大吸引リフトh [m]は、次の式で計算できます。

H = PB×10.2 -NPSH -HF -HV -HS

•Pb =大気圧[bar]（大気圧は1 barとして設定できます。閉じたシステムでは、Pbはシステム圧力[bar]です）。

•NPSH =正味陽性吸引ヘッド[M]（NPSH曲線上のポンプの最大流量から読み取ることができます）。

•HF =インレットパイプライン損失[M]。

•HV =蒸気圧[M]。

•HS =安全マージン=最低0.5 mヘッド。

判断規則：

•計算されたHが正の場合、ポンプは最大吸引リフトHの下で動作できます。

•計算されたHが負の場合、Hヘッドの最小入口圧力が必要です。
