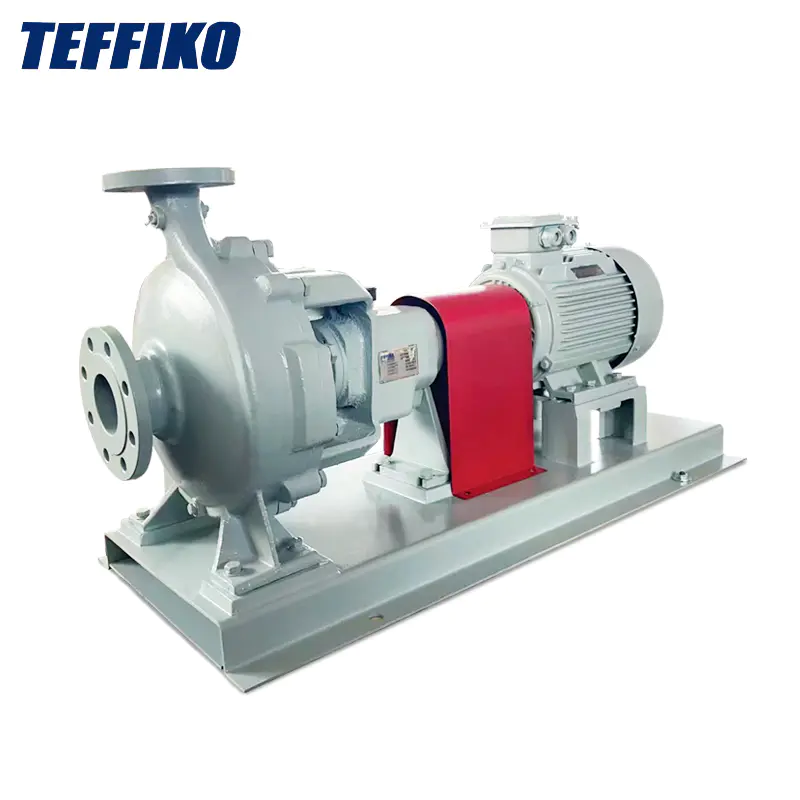

API OH1オーバーハングタイプの水平遠心ポンプ

API OH1オーバーハングタイプの水平遠心ポンプのテフィコTIHPシリーズ。遠心ポンプのコンポーネントには、梱包シール、シングルエンドの不均衡な機械シール、シングルエンドバランスのある機械シール、ダブルエンドの不均衡な機械シール、およびダブルエンドバランスのある機械シールが含まれます。これらのシーリングコンポーネントは安全で信頼性が高く、長いサービス寿命があります。

遠心ポンプの重要な成分として、ポンプボディとポンプカバーは、高品質の腐食耐性合金で作られており、非常に腐食性媒体に抵抗できます。

遠心ポンプの重要なコンポーネントとしてのインペラーは、ワックス型プロセスを使用して正確に鋳造されます。正確な寸法、高効率、魅力的な外観、優れた品質を備えています。

遠心ポンプのコンポーネントの1つであるカップリングは、3セクションの取り外し可能な結合です。それは特別に治療することができ、メンテナンスを便利で費用対効果の高いものにすることができます。

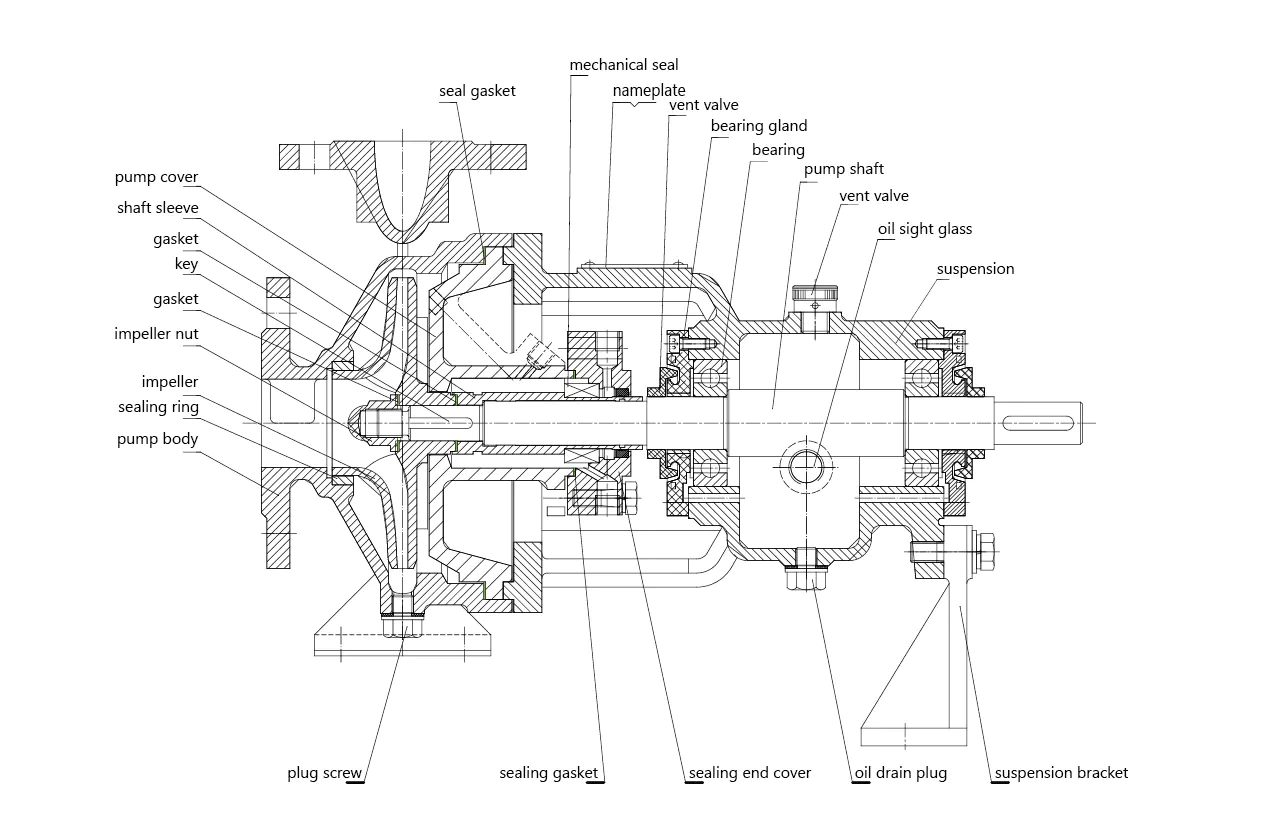

TIHP遠心ポンプ図

アプリケーションフィールド

●化学生産：硫酸、硝酸、水酸化ナトリウム溶液など、強酸やアルカリなどのさまざまな腐食性化学原料の輸送に適しています。

●石油化学産業：油精製と化学製品の合成の過程で、原油、精製油、化学中間体、およびさまざまな添加物の輸送に使用されます。

●微細な化学産業：高精度、小さな流れ、および高圧力輸送のために、高級化学産業の厳格な要件を満たしています。たとえば、医薬品、農薬、スパイスの生産プロセスにおける原材料輸送に使用されます。

●肥料生産：アンモニア水や硝酸などの高度に腐食性の原料を輸送するために使用できます。耐食性ポンプボディと信頼できるシャフトシールにより、原材料の安定した輸送を保証し、肥料合成プロセスが効率的に動作するのに役立ちます。

主な機能

●化学遠心ポンプのテフィコTIHPシリーズは、API 610標準に厳密に準拠しており、製品の品質とパフォーマンスが国際的な高度なレベルに達することを保証します。

●ポンプボディ：補強リブが装備されています。 CFD（計算流体のダイナミクス）の場合 - 計算された流体力学とより大きなポンプ体の場合、二重放射状の力、美しい外観、長いサービスライフを備えた二重のvolute構造が採用されています。

●シーリングコンポーネント：メカニカルシールの設計は、シーリングシステムの冷却と循環を助長し、シールの信頼性を高めます。

●温度と圧力耐性が良好で、1.6 MPaの圧力下で安定に動作する可能性があります。

●サスペンションコンポーネント：外側の形状は、美しい外観と高度な一般化を備えた精密鋳造金型で製造されています。 30、40、50、および55の懸濁液があり、サスペンションコンポーネントはクロスシリーズユニバーサルです。

●カップリングは3つのセクション分離可能なカップリングであり、特別な治療を通じて顧客の要件に応じて直接接続されたタイプにすることができます。低コストのメンテナンスに便利です。

●インストール、操作、保守は簡単で、学習が簡単で、オペレーターの技術的なしきい値を削減します。

労働条件

●流量：3.4-1000m³/h

●頭：3.7-128 m

●圧力：最大1.8 MPa

●中温度：-20℃

●回転速度：2900 r/minおよび1450 r/min
