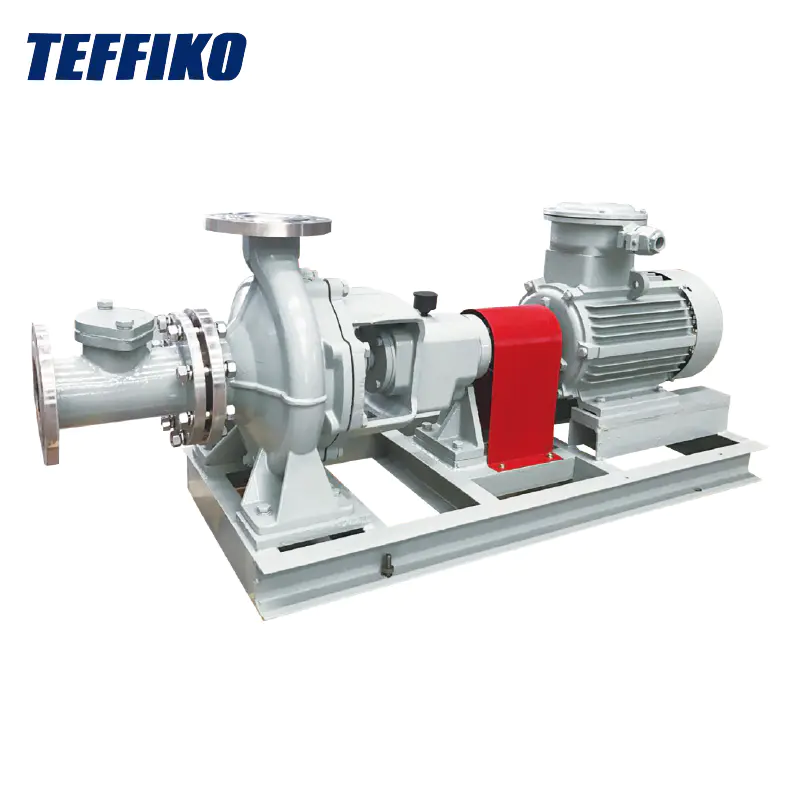

詰まりを詰まらないためのAPI OH1水平遠心ポンプとして、主要なコンポーネントにユニークなデザインがあります。インペラーは、広く滑らかな流れの通路と慎重に最適化されたブレードを備えた大規模チャネル構造を採用しており、スラリーの目詰まりのリスクを大幅に減らし、伝達効率を大幅に改善します。ポンプボディは、耐摩耗性と耐食性材料で作られており、コンパクトなインテリアと滑らかな給餌と排出を確保するための合理的なフローパッセージ設計があります。シャフトシールには、メカニカルシールとパッキングシールの2つの形式があります。シーリングパフォーマンスが優れており、機器のサービス寿命を効果的に拡張します。

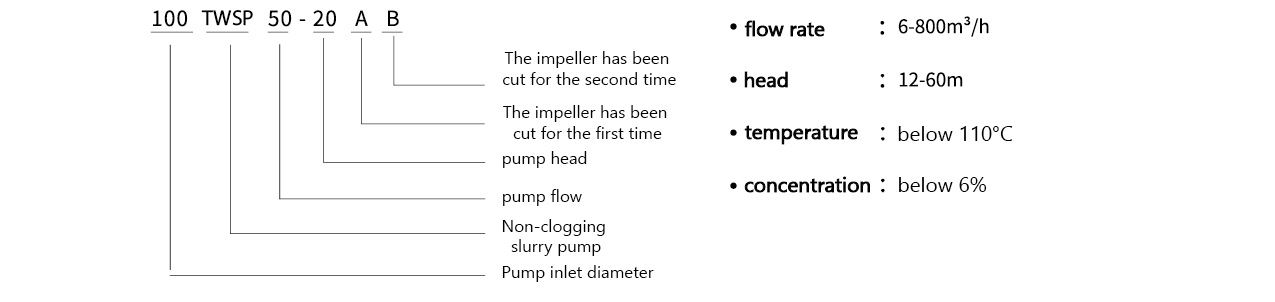

モデルの重要性と動作条件
TWSPのアプリケーションフィールド
1。化学産業：さまざまな化学物質のスラリー、反応ケトルからの排出材料、廃水処理におけるスラッジのスラリーの輸送に使用されます。腐食 - 耐性材料とTWSPの非目詰まり遠心ポンプの詰まり性能は、生産のスムーズな進行を確実にすることができます。
2。PAPERMAKING産業：主にパルプ輸送や廃棄物処理スラリー輸送などのプロセスで使用されています。用紙プロセスのスラリーには、大量の繊維が含まれており、ポンプの詰まりを簡単に引き起こす可能性があります。大規模チャンネルインペラーとTWSPの非詰まりのスラリーポンプの特別な構造設計により、製紙業界にとって理想的な選択肢になります。
3。電力産業：熱発電所の灰除去システムでは、フライアッシュのスラリーの輸送に使用されます。発電プロセス中に灰除去システムの安定した動作を確保できます。

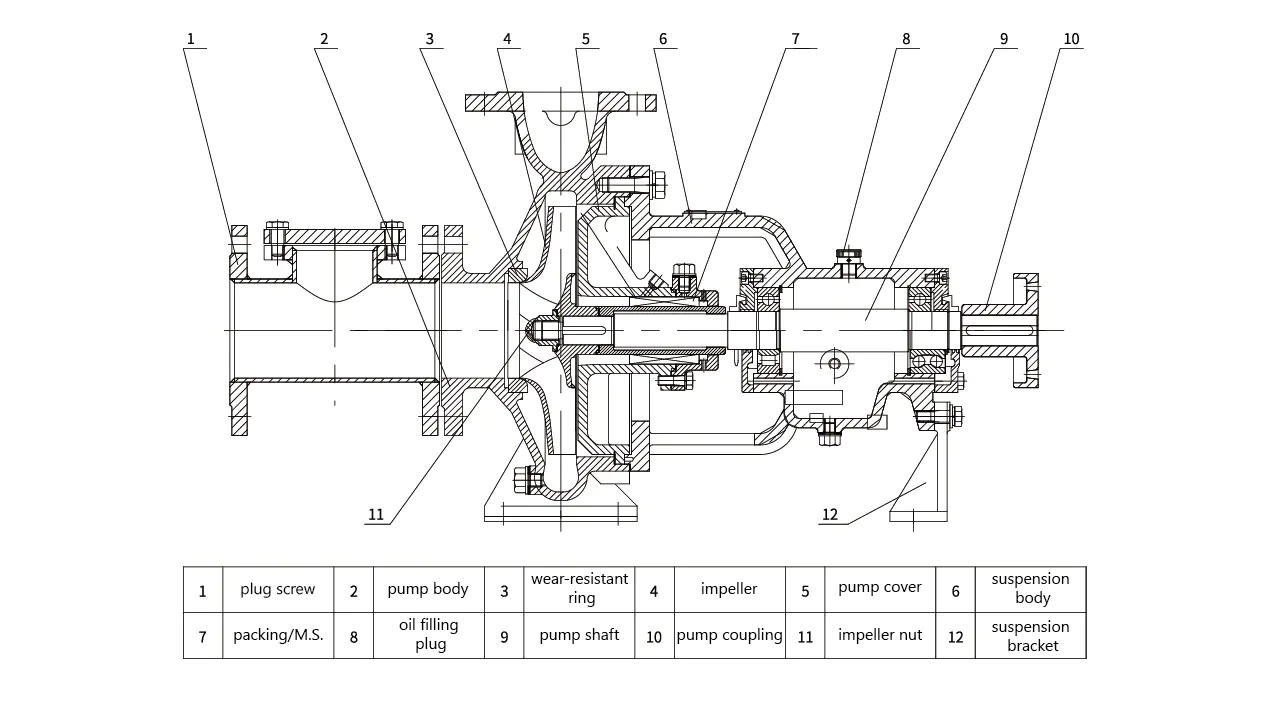

TWSP遠心ポンプ図
パフォーマンスパラメーターテーブル
| ポンプモデル | （r/min） | （Q） | （h） | マッチングパワーKW | |||
| m³/h | l/s | 1.0 | 1.35 | 1.85 | |||
| 50TWSP6.3-12.5 | 1450 | 3.75 6.30 7.50 | 1.04 1.74 2.08 | 12.9 12.5 12.0 | 1.1 | 1.1 | 1.5 |
| 50TWSP6.3-20 | 1450 | 3.75 6.30 7.50 | 1.04 1.74 2.08 | 20.5 20.0 19.6 | 2.2 | 2.2 | 3.0 |
| 50TWSP6.3-20A | 1450 | 3.50 6.30 7.00 | 0.97 1.64 1.94 | 18.0 17.5 17.0 | 1.5 | 2.2 | 3.0 |
| 65TWSP12-12.5 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 13.3 12.5 11.9 | 1.5 | 2.2 | 2.2 |
| 65TWSP12-12.5a | 1450 | 7.00 11.7 14.0 | 1.94 3.25 3.89 | 11.5 11.0 10.5 | 1.1 | 1.5 | 2.2 |
| 65TWSP12-20 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 20.3 20.0 19.6 | 2.2 | 3 | 4 |
| 65TWSP12-20A | 1450 | 7.00 11.7 14.0 | 3.25 1.94 3.89 | 17.8 17.5 17.2 | 2.2 | 3 | 4 |
| 65TWSP12-32 | 1450 | 7.50 12.5 15.0 | 2.08 3.47 4.17 | 32.4 32.0 31.7 | 5.5 | 5.5 | 7.5 |
| 65TWSP12-32A | 1450 | 7.00 11.7 14.0 | 1.94 3.25 3.89 | 27.9 27.4 27.1 | 4 | 5.5 | 7.5 |
| 65TWSP12-32B | 1450 | 6.60 11.0 13.2 | 1.83 3.06 3.67 | 24.5 24.1 24.0 | 3 | 4 | 5.5 |
| 80TWSP25-12.5 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 13.5 12.5 11.5 | 2.2 | 3 | 4 |
| 80TWSP25-12.5A | 1450 | 13.6 22.7 27.2 | 3.78 6.31 7.56 | 11.1 10.3 950 | 1.5 | 2.2 | 3 |
| 80TWSP25-20 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 21.0 20.0 19.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-20A | 1450 | 14.1 23.5 28.1 | 3.91 6.51 7.82 | 18.4 17.6 16.9 | 3 | 4 | 5.5 |
| 80TWSP25-20B | 1450 | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 16.2 15.6 15.0 | 3 | 4 | 5.5 |
| 80TWSP25-32 | 1450 | 15.0 25.0 30.0 | 4.17 6.94 8.33 | 32.5 32.0 31.5 | 7.5 | 7.5 | 11 |
| 80TWSP25-32A | 1450 | 14.1 23.5 28.1 | 3.91 6.51 7.82 | 28.5 28.0 27.5 | 5.5 | 7.5 | 11 |
| 80TWSP25-32B | 1450 | 13.2 22.0 26.4 | 3.67 6.11 7.33 | 25.0 24.5 24.0 | 4 | 5.5 | 7.5 |
| 80TWSP25-32C | 1450 | 11.7 19.5 23.4 | 3.25 5.42 6.50 | 20.0 19.5 19.0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5 | 1450 | 30.0 50.0 60.0 | 8.33 13.9 16.7 | 14.0 12.5 11.0 | 3 | 4 | 5.5 |
| 100TWSP50-12.5A | 1450 | 27.3 45.5 54.5 | 7.58 12.6 15.1 | 11.6 10.4 910 | 3 | 4 | 5.5 |
| 100TWSP50-20 | 1450 | 30.0 50.0 60.0 | 8.33 13.9 16.7 | 22.0 20.0 18.5 | 5.5 | 7.5 | 11 |
| 100TWSP50-20A | 1450 | 28.0 46.8 56.0 | 7.78 13.0 15.6 | 19.2 17.5 16.1 | 5.5 | 7.5 | 11 |
| 100TWSP50-20B | 1450 | 26.4 43.9 52.7 | 7.32 12.2 14.6 | 17.0 15.4 14.3 | 4 | 5.5 | 7.5 |
