渦巻ポンプは工業用流体移送のバックボーンであり、水処理、石油・ガス、製造、化学、その他の分野で広く使用されています。安定した動作は、内部の精密コンポーネントのシームレスな連携に依存しています。ポンプの選択、メンテナンスの実行、または購入のいずれの場合でも、これらのコアコンポーネントの重要な詳細を把握することが絶対に不可欠です。ここでは、現場での経験をもとに、うず巻ポンプの主要部分である機能、種類、ポイントを解説していきます。

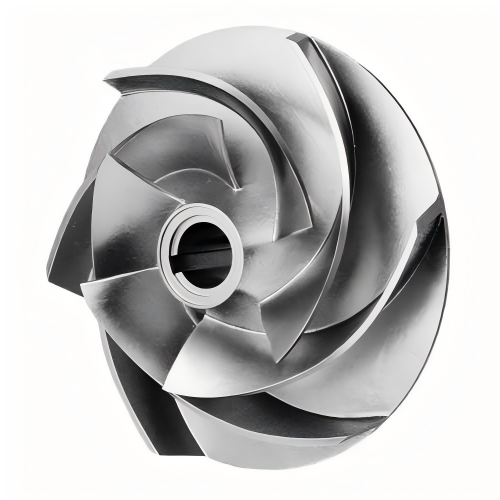

インペラは湾曲した羽根を備えた回転ディスクであり、遠心ポンプの「心臓部」として機能します。流体を吸引し、遠心力で加速し、運動エネルギーを圧力エネルギーに変換します。構造的にはオープン、セミオープン、クローズドの3種類があります。材料は流体の特性に適合する必要があります。腐食環境ではステンレス鋼、高温や耐摩耗性のシナリオでは二相鋼またはセラミックコーティングされた材料が使用されます。

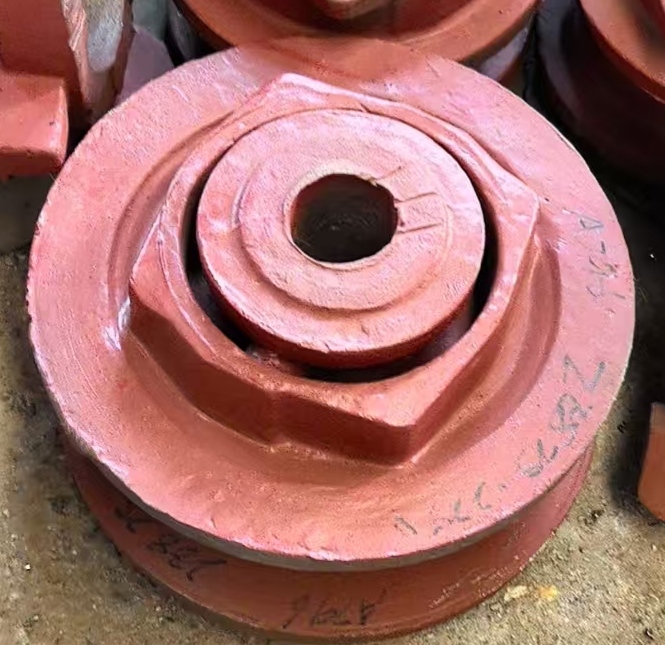

ポンプ ケーシング (ボリュートとも呼ばれます) は、固定された外殻です。その中心的な役割は、インペラの内外に流体を案内することであり、そのスパイラル構造を通じて流体を減速させて運動エネルギーを静圧エネルギーに変換します。一般的なタイプには、ボリュート ケーシング (多用途、均一な圧力分布) やディフューザー ケーシング (ボイラー給水ポンプなどの高圧、高流量の用途に適しています) があります。一般流体の場合は鋳鉄、腐食性流体の場合はステンレス鋼やハステロイなど、流体に適した材質を使用してください。密閉性と保護機能も備えています。
ポンプ ケーシング (ボリュートとも呼ばれます) は、固定された外殻です。その中心的な役割は、インペラの内外に流体を案内することであり、そのスパイラル構造を通じて流体を減速させて運動エネルギーを静圧エネルギーに変換します。一般的なタイプには、ボリュート ケーシング (多用途、均一な圧力分布) やディフューザー ケーシング (ボイラー給水ポンプなどの高圧、高流量の用途に適しています) があります。一般流体の場合は鋳鉄、腐食性流体の場合はステンレス鋼やハステロイなど、流体に適した材質を使用してください。密閉性と保護機能も備えています。
シャフトがケーシングから出る接合部での漏れの問題を解決するように設計されたメカニカル シールは、固定シート (ケーシングに取り付けられ、カーボンまたはセラミック製) と回転面 (シャフトに取り付けられ、炭化ケイ素または炭化タングステン製) で構成されます。流体膜による潤滑によりシールを実現します。従来のパッキンシールと比較して、シール性能が優れ、摩耗が少ないため、有毒、可燃性、その他の特殊な流体の取り扱いに特に適しています。
A遠心ポンプの効率的な動作はすべての部品のシームレスな調整にかかっています。モーターがカップリングを駆動し、カップリングがポンプ シャフトを回転させます。インペラが回転して流体を移送します。ケーシングは圧力を変換します。シーリングと耐摩耗性のコンポーネントにより安定性が保証されます。
コンポーネントを選択するときは、流体の特性 (粘度、腐食性、温度)、動作条件 (圧力、流量)、および業界の要件を考慮してください。メンテナンスについては、インペラとシールを定期的に検査し、仕様に従ってベアリングに注油し、摩耗したシャフト スリーブとウェア リングを速やかに交換して、単一コンポーネントの故障によって引き起こされる全体的な動作上の問題を防ぐことに重点を置きます。
遠心ポンプの性能はコンポーネントの互換性と科学的なメンテナンスに左右され、高品質の構成と専門的なサポートが効率的な運用を実現する鍵となります。テフィコ遠心ポンプ分野における深い専門知識を持ち、コアコンポーネントの正確な研究開発と作業条件に適応する経験を通じて、信頼できる製品と技術サービスを提供します。これらのコンポーネントの重要なポイントをマスターし、Teffiko の専門的サポートを活用することで、装置の効率を効果的に向上させ、ダウンタイムの損失を削減し、業界のベテランと新人の両方が選択とメンテナンスの迂回路を回避できるようにすることで、遠心ポンプの長期安定した動作を確保し、産業用流体移送に信頼できる電力サポートを提供できます。
