渦巻ポンプ水処理、石油・ガス、製造などの業界の「主力」です。出口圧力 (吐出圧力とも呼ばれる) と流量は、最も重要な性能指標です。これら 2 つの相関関係によって、ポンプの効率、エネルギー消費、システムの安定性が直接決まります。エンジニアリング設計、装置の運用、またはその他の関連分野に従事している場合でも、この関係をマスターすることが、装置のパフォーマンスを最適化し、回り道を避けるための鍵となります。以下では、実際の産業現場での経験と組み合わせて、それらの相互作用、影響要因、および実際のアプリケーション、つまりすべての実践的な洞察を分析します。

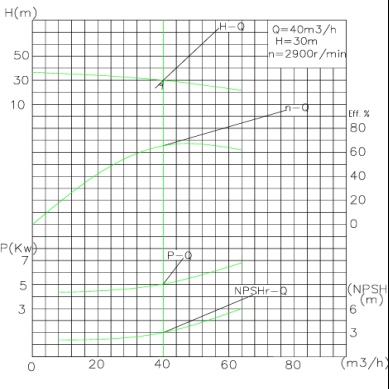

回転速度と羽根車の直径が一定の条件下では、遠心ポンプの出口圧力と流量は反比例の関係になります。この法則は、Q-H 曲線 (流量 - 揚程曲線) を通じて直感的に反映できます。揚程は圧力に直接関係しており、流量が増加すると揚程は減少し、逆も同様です。
原理は複雑ではありません。遠心ポンプは、回転するインペラによって生成される遠心力を通じてエネルギーを流体に伝達します。流量が増加すると、単位時間あたりにより多くの流体がインペラチャネルを通過します。ただし、インペラの総エネルギー出力は一定の回転速度で制限されるため、各流体ユニットに割り当てられるエネルギーは減少し、それに応じて出口圧力も低下します。たとえば、回転速度が 1800 rpm の遠心ポンプの流量が 60 m3/h の場合、出口圧力は約 4 bar になります。流量が 90 m3/h に増加すると、圧力は約 2.2 bar まで低下する可能性があります。この反比例の関係は、設計範囲内で動作するすべての遠心ポンプに当てはまります。
基本的な反比例の法則は次の要因の影響を受け、Q-H 曲線の偏差が生じ、その結果、この 2 つの間の相互作用が変化します。
上記の法則を習得すると、現実的な問題を解決し、目標を絞った方法で運用効果を向上させることができます。
Q: 遠心ポンプの出口圧力が高いほど、流量は大きくなりますか?
A: いいえ。固定回転速度とシステム抵抗の下では、圧力と流量は反比例の関係にあります。通常、圧力が高くなるほど流量は低くなります。
Q: 圧力を下げずに流量を増やすにはどうすればよいですか?
A: VFD で回転速度を上げるか、インペラを大径のものに交換してください。親和性の法則に従って、どちらの方法でも流量と圧力の同時改善を達成できます。
Q: 出口圧力に影響を与える主な要因は何ですか?
A: 重要な要素は、回転速度、インペラ直径、システム抵抗、流体密度です。中でも回転速度と直径は最も大きな影響を与えるため、調整時に優先して行う必要があります。
遠心ポンプの出口圧力と流量の間の中心的な関係は、固定条件下では反比例しますが、回転速度、インペラのサイズ、システム抵抗、流体特性を調整することで柔軟に最適化できます。この知識を実際の運用に適用すると、ポンプの運用パフォーマンスが向上し、エネルギー消費が削減されるだけでなく、機器の故障によるダウンタイムの損失も回避できます。特定のアプリケーション シナリオでは、ポンプの Q-H 曲線を参照し、オンサイト テストを実施して最適な動作点を決定することが重要であることに注意してください。システム設計であっても、その後のトラブルシューティングであっても、遠心ポンプの効率的かつ安定した動作には、この中心的な関係を完全に理解することが不可欠です。遠心ポンプの選択、圧力と流量のパラメータのマッチング、動作条件の最適化などに関してその他ご質問がございましたら、お気軽にお問い合わせください。テフ。当社は専門的な技術チーム、カスタマイズされたソリューション、包括的なアフターサポートを備えており、プロセス全体を通して機器の効率的な運用をサポートし、産業用流体輸送のさまざまな課題の解決を支援します。
