遠心ポンプの分類システムでは、両方ともベアリング3とベアリング4の間のタイプの間のタイプは、軸方向の多段階の遠心ポンプに属します。どちらも工業分野で一般的に使用されている流体移動装置ですが、構造設計、性能特性、およびアプリケーションシナリオには大きな違いがあります。これらの違いを明確にすることは、機器の選択、運用、メンテナンス、および産業生産効率の改善にとって非常に重要です。
間の遠心ポンプのタイプ - 軸方向に分割された多段階の遠心ポンプをベアリングすると、ローターとケーシングの分離設計が採用されます。そのローターアセンブリは、ポンプボディの片方から、ポンプ本体とベースの間の接続構造を分解することなく、ポンプボディの一端から引き出すことができます。内部コンポーネントのメンテナンスを実施するとき、周囲のパイプラインシステムへの影響は少なくなります。対照的に、遠心ポンプタイプBB4には、ケーシング構造が積分があります。ローターアセンブリを取り出すには、まずポンプボディの入口と出口のパイプラインとケーシング構造の一部を分解し、比較的複雑な全体的な分解とアセンブリプロセスをもたらす必要があります。
間の遠心ポンプの種類のベアリング - ベアリング軸方向に分割された多段階の遠心ポンプは、それぞれローターの両端にベアリングを取り付けて、ダブルエンドのサポート方法で配置されます。この配置は、ローターの動作中に生成される放射状と軸の力をより均等に耐えることができます。長期の高負荷動作下では、ローターの安定性が高く、振動振幅が比較的小さくなります。ただし、遠心ポンプ型BB4のベアリングは、シングルエンドの集中サポートで設計されており、ローターの一端にベアリングが中央に設置されています。放射状の力を持つ強力な能力はありますが、軸方向の力に対処するために他の補助構造に依存しており、その全体的な負荷抵抗は型BB3のそれよりもわずかに弱いです。
遠心ポンプタイプBB3には、二重機械シールシステムが装備されています。シールアセンブリには、2セットのシーリング面が含まれており、ダブルシーリング効果を介して流体の漏れをブロックします。同時に、分離液をシールキャビティに導入できます。これにより、シールアセンブリを冷却するだけでなく、シーリング効果もさらに改善できます。揮発性、毒性、または腐食性液培地の移動に適しています。遠心ポンプタイプBB4は、主に単一の機械的シール構造を採用しており、シーリングフェイスのセットのみを介してシーリングを実現します。比較的単純な構造とメンテナンスコストが低いため、非腐食性および非揮発性の通常の液体培地の転送に適しています。
遠心ポンプタイプBB3の二重機械シール構造に多数のコンポーネントがあるため、シールメンテナンス中により多くの部品を分解する必要があります。これには、メンテナンス担当者からの高い専門的な操作スキルが必要であり、比較的長いメンテナンスサイクルになります。遠心ポンプタイプの単一の機械シール構造シングル - ケーシング放射状に分割された多段階 - ベアリング遠心ポンプは簡単です。メンテナンス中、単純な操作プロセス、より高いメンテナンス効率、日常の運用とメンテナンスコストの削減により、少数のコアシール部品のみを交換する必要があります。
その安定した構造設計と効率的なシーリングシステムに基づいて、遠心ポンプタイプBB3は、石油化学産業や細かい化学産業などの産業により適しています。少量の不純物を含む高粘度、腐食性、または液体媒体を伝達するために使用されます。特に、長期的な継続的な動作を必要とし、機器の信頼性とシーリングパフォーマンスのために非常に高い要件を持つ生産プロセスでは、パフォーマンスを向上させることができます。

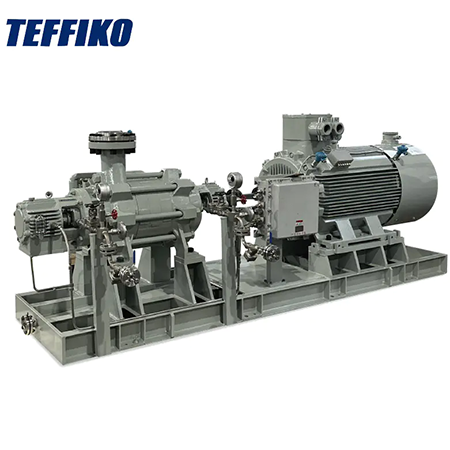

その単純な構造と低メンテナンスコストにより、遠心ポンプタイプBB4は、都市の給水、農業灌漑、通常の産業循環水移動などのシナリオで広く使用されています。これは、主に清潔、非腐食性、低粘度液媒体を転送するために使用されます。機器のパフォーマンスの要件が比較的緩やかであり、運用とメンテナンスの利便性とコスト管理に重点が置かれているシナリオでは、費用対効果が高くなります。
要約すれば、遠心ポンプタイプBB3とタイプBB4の違いは、主に構造設計の複雑さ、シーリングシステムの信頼性、およびアプリケーションシナリオの特異性にあります。企業は、モデルを選択する際に、移転したメディア、生産作業条件の要件、運用および保守コストの予算の特性を包括的に検討する必要があります。遠心ポンプの研究開発と生産に焦点を当てた専門的な企業として、テフィコこれら2つのポンプタイプの技術的特性と業界のニーズを深く理解しています。によって提供される遠心ポンプタイプBB3テフィコ高密閉と高い安定性の基準に厳密に従います。これは、化学産業などの過酷な産業の液体移動ニーズを満たすことができます。同時に、テフィコまた、通常の流体移動シナリオ用の遠心ポンプタイプBB4の構造設計を最適化し、さまざまな業界の顧客により適応性のある流体移転ソリューションを提供するために、基本的なパフォーマンスを確保しながら、運用とメンテナンスの難しさとコストを削減します。
