遠心ポンプBB1とBB2の違い

遠心ポンプの分類システムでは、Overhungシングルステージシングル吸引ポンプ（BB1）とOverhungシングルステージダブル吸引ポンプ（BB2）の両方が一般的に使用されています。ただし、構造設計、パフォーマンス、アプリケーションシナリオの観点から、それらの間には大きな違いがあります。これらの違いを明確にすることは、実用的な選択と適用にとって非常に重要です。

I.構造設計の違い

1。オーバーハングシングル - ステージシングル - 吸引ポンプ（BB1）

そのコア構造的特徴は、単一の吸引設計にあり、液体はインペラーの片側からのみポンプボディに入ります。全体的な構造は比較的コンパクトです。ポンプシャフトの一方の端はベアリングによってサポートされ、もう一方の端はポンプキャビティに伸び、インペラーに接続され、オーバーハングレイアウトが形成されます。追加の中間サポート構造は必要ありませんので、設置スペースの要件の点でより柔軟です。

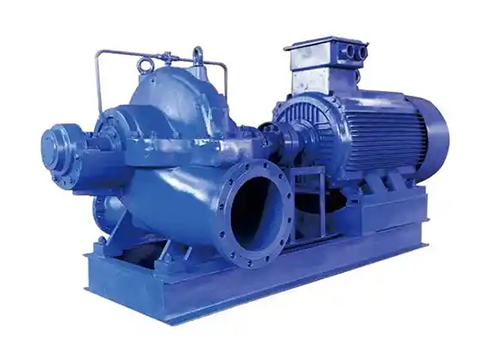

2。オーバーハングシングル - ステージダブル - 吸引ポンプ（BB2）

二重吸引設計を採用し、インペラーの両側から液体が同時に入ることができます。この設計により、インペラーの水入口チャネルの対称分布が生じます。ポンプ本体の内部フローチャネル構造はより複雑で、通常、全体の体積はオーバーハングシングルステージシングル - 吸引ポンプ（BB1）の体積よりも大きくなります。同時に、二重吸引構造の力バランスの必要性が高いため、ベアリングシステムの設計は、対称的な水摂取によって引き起こされる圧力分布の変化に対処するためにより正確です。

ii。パフォーマンスの違い

フローパフォーマンスに関しては、Overhungシングルステージシングル吸引ポンプ（BB1）は、単一の水分摂取量により、単位時間あたり液体送達量が比較的限られているため、低流量の低いシナリオにより適しています。対照的に、二重側の水摂取の利点に依存するオーバーハングシングルステージダブル吸引ポンプ（BB2）は、同じ回転速度でより大きな液体送達量を達成し、大きな流量送達を必要とする労働条件で特にうまく機能します。

運用上の安定性の観点から、オーバーハングシングルステージダブル吸引ポンプ（BB2）の対称水摂取構造は、インペラの両側の圧力を効果的にバランスさせ、不均一な圧力によって引き起こされる振動とノイズを低減し、動作中により強い安定性を達成します。それに比べて、Overhungシングルステージシングル - 吸引ポンプ（BB1）の単一サイド水分摂取量は、インペラーに特定の1つの方法を負担させます。

さらに、キャビテーション性能の観点から、Overhungシングルステージ二重吸引ポンプ（BB2）の二重吸引設計により、インペラーに入ると液体の流量が減少し、キャビテーションの確率が低下します。適用可能な中温度と吸引条件の幅が広い範囲があります。ただし、水摂取方法の制限により、Overhungシングルステージシングル - 吸引ポンプ（BB1）は、培地の吸引条件で比較的高い正味陽性吸引ヘッド（NPSH）とより厳しい要件を持っています。

iii。アプリケーションシナリオの違い

上記の構造および性能の特性に基づいて、オーバーハングシングルステージシングル吸引ポンプ（BB1）は、民間建物の給水、小規模な工業生産ラインの液体循環、農業灌漑など、小規模および中程度のサイズの運搬システムにより適しています。これらのシナリオには通常、フロー要件が低く、設置スペースが制限されており、BB1ポンプのコンパクトな構造と便利な設置特性は、その利点を完全にプレイできます。

一方、Overhungシングルステージダブル吸引ポンプ（BB2）は、都市の給水と排水システム、大規模発電所での循環水、金属産業での冷却水処理、水の保護プロジェクトでの水の転用と排水など、流れや安定性の高い要件を持つ大規模なスケールプロジェクトで広く使用されています。これらのシナリオでは、大規模なフロー配信の需要と長期安定操作の要件は、このポンプタイプのパフォーマンスの利点と完全に一致させることができます。

IV。メンテナンスとコストの違い

メンテナンスに関しては、Overhungシングルステージシングル吸引ポンプ（BB1）には、単純な構造と少数のコンポーネントがあります。脆弱な部品の毎日の検査と交換はより便利で、メンテナンスサイクルが短く、メンテナンスコストが比較的低くなります。ただし、Overhungシングルステージダブル吸引ポンプ（BB2）は複雑な構造を持っています。特に、フローチャネルとベアリングシステムの検査はより困難であり、プロの技術者による操作が必要です。メンテナンスサイクルが長く、前者よりも全体的なメンテナンスコストが高くなります。

調達コストに関しては、Overhungシングルステージシングル - 吸引ポンプ（BB1）は、製造コストが低く、手頃な価格の調達価格があります。 Overhungシングル - ステージダブル吸引ポンプ（BB2）は、より複雑な設計および加工技術により、製造コストが高く、調達価格が比較的高くなっています。

要約すると、Overhungシングルステージシングル吸引ポンプ（BB1）とOverhungシングルステージダブル吸引ポンプ（BB2）の違いは、構造、パフォーマンス、アプリケーション、コストなどの複数の寸法をカバーします。実際の選択では、遠心ポンプシステムの効率的かつ安定した動作を確保するために、特定の伝達要件、労働条件、およびコスト予算に基づいて、より適切なポンプタイプを包括的に評価および選択する必要があります。プロの技術チームと豊富なプロジェクトの経験により、テフィコ会社は労働条件の詳細を深く考慮し、各製品の推奨とシステム構築におけるポンプの構造、パフォーマンス、コスト要因を包括的に比較検討します。選択テフィコ意味する遠心ポンプアプリケーションの分野で最もプロフェッショナルで思いやりのあるパートナーを選択することを意味します。お気軽にお願いしますお問い合わせニーズがある場合。
