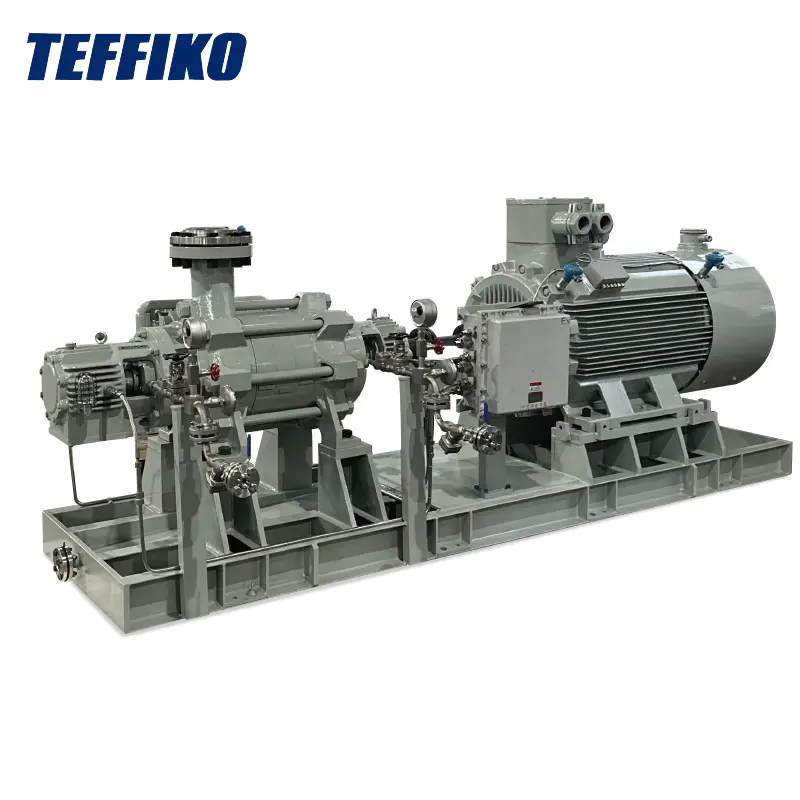

ベアリングタイプのマルチステージ遠心ポンプ間のAPI

Model:BB4

ベアリングタイプのマルチステージ遠心ポンプの間のAPIは、高温や高圧などの極端な動作条件向けに特別に設計された水平方向の単一ケーシングマルチステージポンプです。彼らはプロのチームによって細心の注意を払って作られています。製造プロセスは、厳格な基準と精度手順に準拠しており、品質が優れた製品品質を確保するために厳密に制御されています。

お問い合わせを送信

製品説明

API間の型型多段階の遠心ポンプは、中心線でサポートされているボルート型のポンプケーシングを特徴としています。インペラは、軸方向の力のバランスを自動的にバランスさせるために対称的に配置されており、バランスディスクやバランスドラムなどの複雑なバランスをとるメカニズムの必要性を排除します。インレットとアウトレットはケーシングの底にあり、入口とアウトレットのパイプラインを移動せずに分解と設置を可能にします。内側のコアは、軸方向に分割された構造を採用し、インペラは対称的に背中合わせに配置され、従来のバランスデバイスを排除します。これにより、粒子を含む媒体を輸送する際に、より安全で信頼性が高まります。これは、産業分野での効率的で安定した輸送に理想的な選択肢です。

アプリケーション領域

水平マルチステージ遠心ポンプは、主にオイル抽出、石油化学産業、化学産業、化学産業、石炭化学産業、パイプライン輸送、海水淡水化、発電所などに使用されます。また、石炭化学産業の灰色のメタノールトランスファーポンプとして使用できます。植物。

動作条件

1。流量：10-1500m³/h

2。HEAD：最大3000 m

3。入口と出口の直径：[最小直径] - [最大直径] mm

4。温度範囲：-40°C -200°C

5。圧力：10 MPa -35 MPa

6。最大回転速度：6000 r/min

パフォーマンスパラメーター図

ポンプモデル	インペラーの直径mm		流量（m³/h）	頭（m）	（％）	NPSH（M）	Meftor PowerR = 1（kW）	ポンプモード	lmpeller直径mm		流量（m³/h）	頭（m）	Eff （％）	NPSH（M）	モーターパワーr = 1（kW）
25-50 x3	マックス	217	40	130.5	51.4	2.4	37	60-50 x6	マックス	217	50	318	55	1.8	90
25-50 x3	分	185	35	93	49.4	2.4	30	60-50 x6	分	180	40	240	53	1.8	75
25-50 x4	マックス	217	40	174	51.4	2.4	45	60-50 x7	マックス	217	50	371	55	1.8	110
25-50 x4	分	185	35	124	49.4	2.4	30	60-50 x7	分	180	40	280	53	1.8	75
25-50 x5	マックス	217	40	217.5	51.4	2.4	55	60-50 x8	マックス	217	50	424	55	1.8	110
25-50 x5	分	185	35	155	49.4	2.4	37	60-50 x8	分	180	40	320	53	1.8	75
25-50 x6	マックス	217	40	261	51.4	2.4	75	60-50 x9	マックス	217	50	477	55	1.8	132
25-50 x6	分	185	35	186	49.4	2.4	45	60-50 x9	分	180	40	360	53	1.8	90
25-50 x7	マックス	217	40	304.5	51.4	2.4	75	60-50 x10	マックス	217	50	530	55	1.8	132
25-50 x7	分	185	35	217	49.4	2.4	55	60-50 x10	分	180	40	400	53	1.8	110
25-50 x8	マックス	217	40	348	51.4	2.4	90	60-50 X11	マックス	217	50	583	55	1.8	160
25-50 x8	分	185	35	248	49.4	2.4	55	60-50 X11	分	180	40	440	53	1.8	110
25-50 x9	マックス	217	40	391.5	51.4	2.4	110	60-50 x12	マックス	217	50	636	55	1.8	185
25-50 x9	分	185	35	279	49.4	2.4	75	60-50 x12	分	180	40	480	53	1.8	110
25-50 x10	マックス	217	40	435	51.4	2.4	110	60-50 x13	マックス	217	50	689	55	1.8	200
25-50 x10	分	185	35	310	49.4	2.4	75	60-50 x13	分	180	40	520	53	1.8	132
25-50 X11	マックス	217	40	478.5	51.4	2.4	132	60-50 x14	マックス	217	50	742	55	1.8	220
25-50 X11	分	185	35	341	49.4	2.4	75	60-50 x14	分	180	40	560	53	1.8	132
25-50 x12	マックス	217	40	522	51.4	2.4	132	100-70 x3	マックス	254	103.3	214.8	68	2.9	110
25-50 x12	分	185	35	372	49.4	2.4	90	100-70 x3	分	216	80	159	65	2.9	75
25-50 x13	マックス	217	40	565.5	51.4	2.4	160	100-70 x4	マックス	254	103.3	286.4	68	2.9	160
25-50 x13	分	185	35	403	49.4	2.4	90	100-70 x4	分	216	80	212	65	2.9	90
25-50 x14	マックス	217	40	609	51.4	2.4	160	100-70 x5	マックス	254	103.3	358	68	2.9	185
25-50 x14	分	185	35	434	49.4	2.4	110	100-70 x5	分	216	80	265	65	2.9	110
60-50 x3	マックス	217	50	159	55	1.8	55	100-70 x6	マックス	254	103.3	429.6	68	2.9	220
60-50 x3	分	180	40	120	53	1.8	30	100-70 x6	分	216	80	318	65	2.9	132
60-50 x4	マックス	217	50	212	55	1.8	75	100-70 x7	マックス	254	103.3	501.2	68	2.9	250
60-50 x4	分	180	40	160	53	1.8	45	100-70 x7	分	216	80	371	65	2.9	160
60-50 x5	マックス	217	50	265	55	1.8	75	100-70 x8	マックス	254	103.3	572.8	68	2.9	280
60-50 x5	分	180	40	200	53	1.8	55	100-70 x8	分	216	80	424	65	2.9	185

ポンプモード	lmpeller直径mm		流量（m³/h）	頭（m）	Eff （％）	NPSH （m）	モーターパワー r = 1（kw）	ポンプモデル	MPELLER直径mm		流量（m³/h）	頭（m）	eff（％）	NPSH（M）	モーターパワー r = 1（kw）
100-70 x9	マックス	254	103.3	644.4	65	2.9	315	300-180 x5	マックス	385	300	939	72.2	4.346	1250
100-70 x9	分	216	80	477	63	2.9	185	300-180 x5	分	328	230	710	70.2	4.346	710
100-70 x10	マックス	254	103.3	716	65	2.9	355	300-180 x6	マックス	385	300	1127	72.2	4.346	1600
100-70 x10	分	216	80	530	63	2.9	220	300-180 x6	分	328	230	852	70.2	4.346	900
100-70 X11	マックス	254	103.3	787.6	65	2.9	400	450-150 x3	マックス	380	443	480	78	5.8	900
100-70 X11	分	216	80	583	63	2.9	250	450-150 x3	分	320	340	336	76	5.8	500
100-70 x12	マックス	254	103.3	859.2	65	2.9	450	450-150 x4	マックス	380	443	640	78	5.8	1120
100-70 x12	分	216	80	636	63	2.9	250	450-150 x4	分	320	340	448	76	5.8	630
180-100 x3	マックス	312	180	330	68	3.43	280	450-150 x5	マックス	380	443	800	78	5.8	1400
180-100 x3	分	265	153	237	66	3.43	185	450-150 x5	分	320	340	560	76	5.8	800
180-100 x4	マックス	312	180	440	68	3.43	355	450-150 x6	マックス	380	443	960	78	5.8	1800
180-100 x4	分	265	153	316	66	3.43	220	450-150 x6	分	320	340	672	76	5.8	1000
180-100 x5	マックス	312	180	550	68	3.43	450	650-150 x3	マックス	380	610	477.9	78	6.2	1120
180-100 x5	分	265	153	395	66	3.43	280	650-150 x3	分	320	440	324	76	6.2	630
180-100 x6	マックス	312	180	660	68	3.43	560	650-150 x4	マックス	380	610	637.2	78	6.2	1600
180-100 x6	分	265	153	474	66	3.43	355	650-150 x4	分	320	440	432	76	6.2	800
180-100 x7	マックス	312	180	770	68	3.43	630	650-150 x5	マックス	380	610	796.5	78	6.2	2000
180-100 x7	分	265	153	553	66	3.43	400	650-150 x5	分	320	440	540	76	6.2	1000
180-100 x8	マックス	312	180	880	68	3.43	710	650-150 x6	マックス	380	610	955.8	78	6.2	2240
180-100 x8	分	265	153	632	66	3.43	450	650-150 x6	分	320	440	648	76	6.2	1250
180-100 x9	マックス	312	180	990	68	3.43	800	800-180 x3	マックス	415	800	570	80	8	1800
180-100 x9	分	265	153	711	66	3.43	500	800-180 x3	分	353	660	366	78	8	1000
180-100 x10	マックス	312	180	1100	68	3.43	900	800-180 x4	マックス	415	800	760	80	8	2500
180-100 x10	分	265	153	790	66	3.43	560	800-180 x4	分	353	660	488	78	8	1250
300-180 x3	マックス	385	300	563.4	72.2	4.346	710	800-180 x5	マックス	415	800	950	80	8	3150
300-180 x3	分	328	230	426	70.2	4.346	450	800-180 x5	分	353	660	610	78	8	1600
300-180 x4	マックス	385	300	751.2	72.2	4.346	1000
300-180 x4	分	328	230	568	70.2	4.346	560

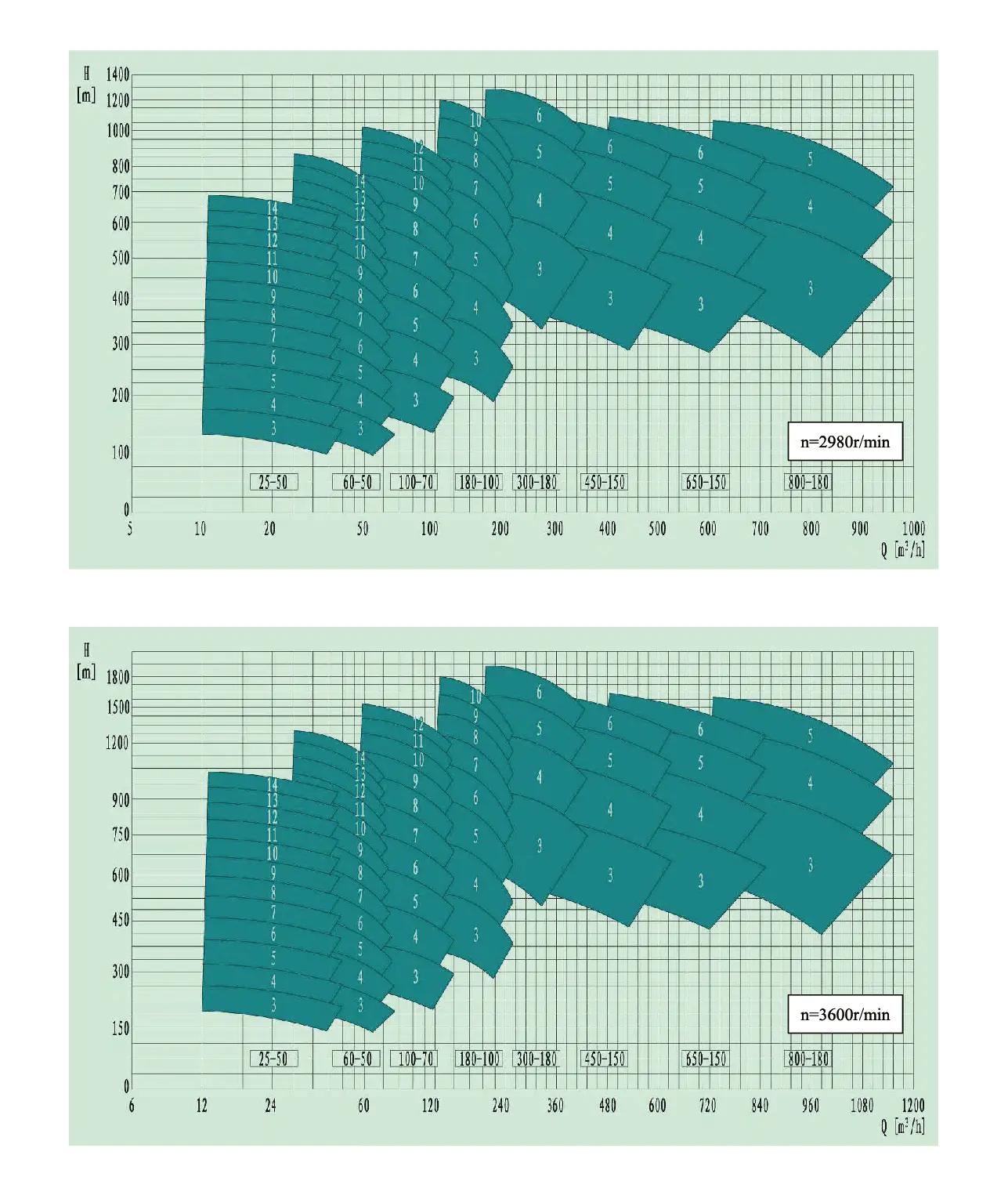

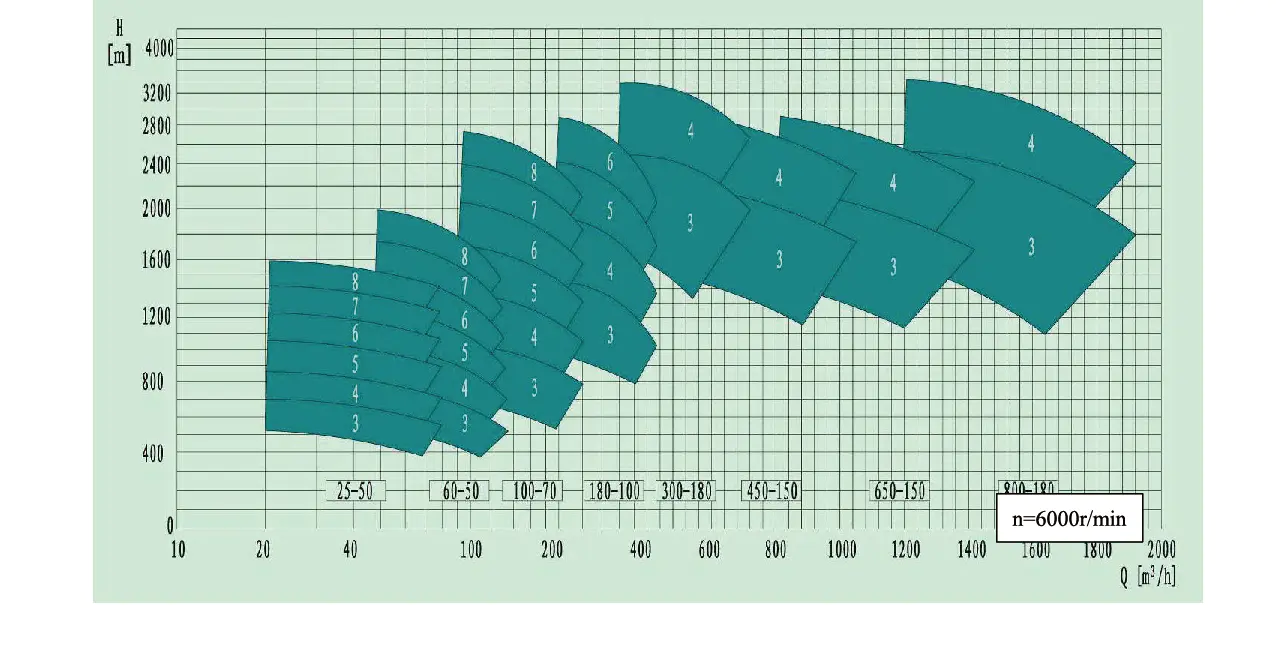

タイプスペクトル図

Api Between Bearing Type Multistage Centrifugal Pumps
