遠心ポンプ基礎設置のベストプラクティス: 基礎ボルトとグラウトに関する 6 つの重要なガイドライン

工業用流体分野では、テフィコエンジニアたちは、「ポンプの安定性は、その設計とその基礎によって等しく定義される」という基本原則を強調しています。基礎ボルトの取り付け精度は、運転中の遠心ポンプの固有振動数と振動レベルに直接影響します。

以下は、建設の参考のために Teffiko の技術チームによって要約された、基礎ボルト穴とグラウト手順に関する 6 つの重要な技術要件です。

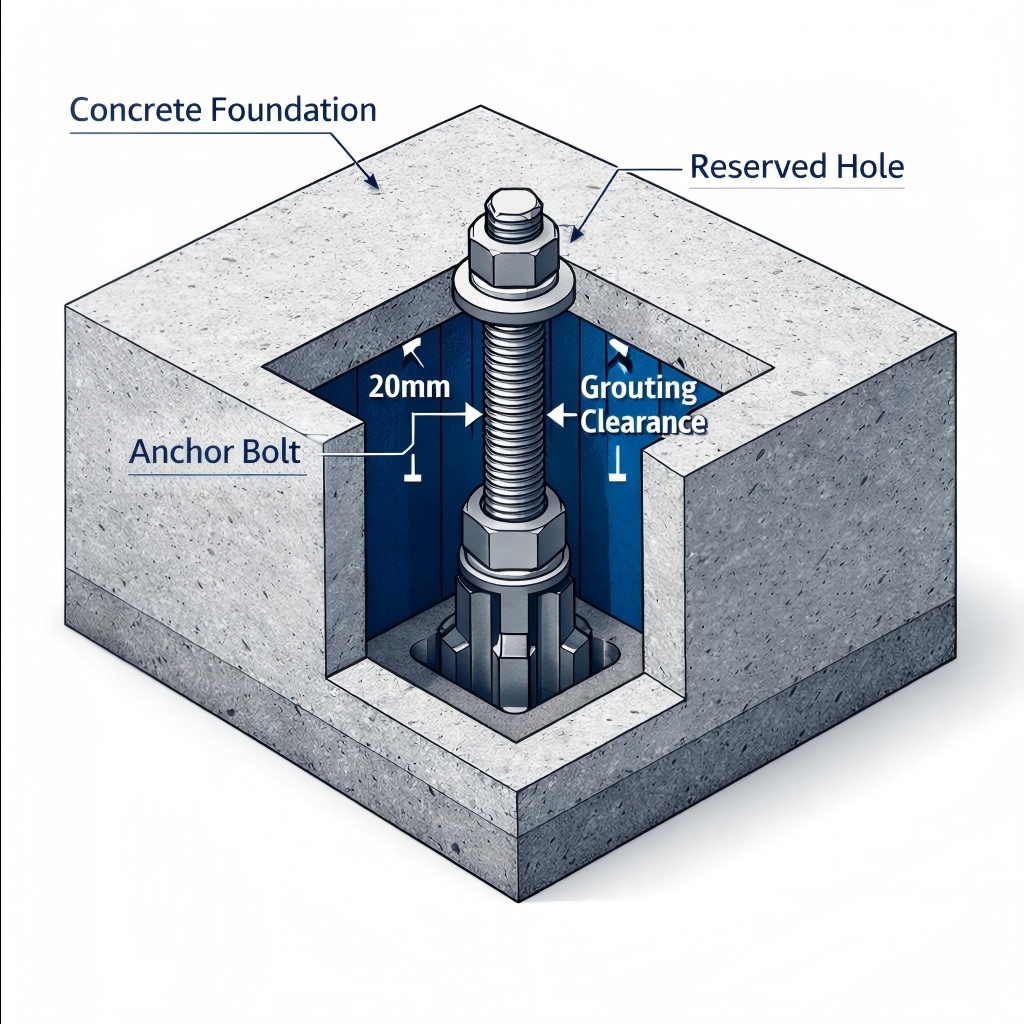

1. 精密位置決め：寸法精度と水平度

精度は安定性の基礎です。グラウト注入の前に、ポンプメーカーの技術仕様に対する厳密な検証が必須です。

• 寸法の一貫性: 基礎ボルトの間隔と直径は、ポンプ ベースまたはユニットの寸法と厳密に一致する必要があります。わずかなずれでも強制的に組み立てられ、ポンプ シャフトに初期応力が生じる可能性があります。
• 水平度要件: 基礎表面の水平度の偏差は、1 メートルあたり 0.5 mm 以内 (または機器メーカーの指定に従って) に制御する必要があります。
• 技術的洞察: この公差を超えると、固定時にポンプ ケーシングにねじれ変形が発生します。これにより、メカニカルシール面のフィットが損なわれ、漏れや過度の振動が発生し、原因不明のシール故障の主な原因となります。

2. 固化技術：傾き・ズレを防止

基礎ボルトの周囲のコンクリートを適切に固めることは、構造の完全性にとって非常に重要です。

• 傾きの防止: バイブレーターは決して直接基礎ボルトに接触したり、基礎ボルトに横方向の圧力を加えたりしてはなりません。直接接触するとボルトが傾く恐れがあります。ボルトが傾くと、荷重が非垂直に分散され、ナットの境界面にせん断応力集中点が生じます。
• 位置ずれの排除: 施工中にすべての埋め込み部品 (ボルトとスリーブ) が位置ずれゼロで静止したままであることを保証するために、建設中に確実な固定対策を実施する必要があります。

3. タイミング制御: 75% 強度のしきい値と二次グラウト注入

急ぎの建設スケジュールでは、タイミングが最も無視される要素となることがよくあります。

• 強度閾値: ポンプユニットを水平にし、位置合わせして固定する前に、一次基礎コンクリートは設計圧縮強度の少なくとも 75% を達成する必要があります。早期に荷重を加えると、基礎が不均一に沈下する危険があります。
• プロセス順序: 二次グラウト注入は、機器が正確に位置合わせされ、永久に固定された後にのみ続行する必要があります。
• 最適な厚さ: 二次グラウト層の厚さは 30 mm ～ 70 mm の間に厳密に維持する必要があります。
• 技術分析: 30 mm より薄い層は、荷重を効果的に伝達するのに十分な質量が不足しており、亀裂が発生しやすくなります。層が 70 mm を超えると、過剰な収縮応力が発生し、内部亀裂が発生します。 30 ～ 70 mm の範囲は、荷重伝達の検証済みの「安全ゾーン」です。

4. インターフェースの準備: 清潔さと湿気の管理

既存のコンクリートと新しいコンクリートの間の結合は重大な弱点であり、二重の保護手段が必要です。

• 洗浄基準: 二次グラウト注入に指定された表面は、油、ほこり、レイタンス、および浮遊粒子をすべて除去するために徹底的に洗浄する必要があります。
• 水分条件: グラウト注入前に、下地は飽和表面乾燥 (SSD) (完全に濡れているが水が溜まっていない状態) にする必要があります。これにより、古いコンクリートが新しいグラウトからの水分を吸収し、接着強度が低下するのを防ぎます。
• 低温に関する注意事項: 周囲温度が 0°C を下回った場合は、接合機能を破壊する界面の凍結を防ぐために、直ちに凍結防止措置を講じる必要があります。

5. 材料選定：高強度細骨材コンクリート

多段遠心ポンプのような高精度機器の場合、材料の仕様が最も重要です。

• 骨材の仕様: グラウトが狭いボルト穴とベースの隙間を隙間なく完全に埋めるためには、細かい砕石コンクリートが推奨されます。
• 強度階層: グラウト材の圧縮強度グレードは、基礎基礎コンクリートの圧縮強度グレードより 1 グレード高くなければなりません。
• 工学原則: 「強いシェル、弱いコア」という概念はここでは無効です。設置層は、ポンプの動作中に発生する動的荷重を効果的に分散し、基礎自体への応力損傷を防ぐために、基礎よりも強くなければなりません。

6. 硬化環境: 5℃以下の熱保護

硬化は長期耐久性を実現するための最終かつ最も決定的なステップです。

• 臨界温度閾値: 周囲温度が 5°C を下回ると、セメントの水和反応が大幅に遅くなり、強度の発現が損なわれます。
• 必須措置: 二次グラウト層の硬化期間全体を通じて、厳密な断熱または加熱措置を適用する必要があります。
• リスク警告: 低温での硬化が不適切な場合、グラウト層が設計強度に達せず、ポンプ動作中に潜在的な構造破損のリスクが生じる可能性があります。

結論

「成功か失敗は細部が決まる」という格言は、特に次の分野に当てはまります。遠心ポンプインストール。予約穴の寸法精度から、二次グラウト注入の厳密なプロトコルやミリメートルレベルのボルト精度に至るまで、すべてのステップが相互に関連しています。テフィコは、これらの厳しい基準を遵守して細部を管理し、専門的な実行と品質保証を通じてポンプ機器の安定した信頼性の高い動作を保証します。
