エンドサクション渦巻ポンプとは何ですか?

工業用流体の移送、建物の HVAC システム、および都市の給水システムでは、エンドサクション遠心ポンプというよく知られた機器が常に使用されています。

エンドサクション渦巻ポンプとは何ですか?

端吸込渦巻ポンプは、その名前が示すように、液体がポンプケーシングの側面から軸方向に流入し、羽根車によって加速された後、ポンプケーシングの上部から放射状に吐出される単段片吸込遠心ポンプです。

業界では横型エンドサクションポンプとしても知られています。最大の特徴はバックプルアウトデザインです。この設計により、メンテナンス担当者は、入口パイプラインと出口パイプラインを取り外すことなく、メンテナンスのために回転コンポーネント (インペラ、シャフト、シールなどを含む) を直接取り出すことができます。エンジニアにとって、これは最小限のダウンタイムと低いメンテナンスコストを意味します。

エンドサクション渦巻ポンプの動作原理

エンドサクション遠心ポンプの動作原理は単純で、ほとんどの遠心ポンプの基本ロジックに従っており、その独自のエンドサクション設計に重点が置かれています。ここでは、明確なステップバイステップの説明を示します。

1. 液体吸引:ポンプは、ポンプ ケーシングの端 (モーターの反対側) にある吸引ポートを通じて流体を吸い込み、流体は回転するインペラの目に直接流れ込みます。
2. 遠心力の発生:モーターの駆動によりインペラが回転し、遠心力によって流体がインペラの中心から外縁に押し出され、流体の速度と圧力が増加します。
3. 液体の排出:高速流体はポンプ ケーシング (ボリュートとも呼ばれる) に入り、ポンプ ケーシングは徐々に膨張する形状をしており、流体の速度を落とし、運動エネルギーを静圧エネルギーに変換します。流体はポンプケーシング側面の吐出口から目的の場所（パイプラインや貯蔵タンクなど）に吐出されます。
4. 連続動作:モーターが連続運転している限り、上記の動作が継続的に繰り返され、安定した連続流体移送が実現します。エンドサクション設計により、流体のスムーズな流入が保証され、乱流が軽減され、操作効率が向上します。

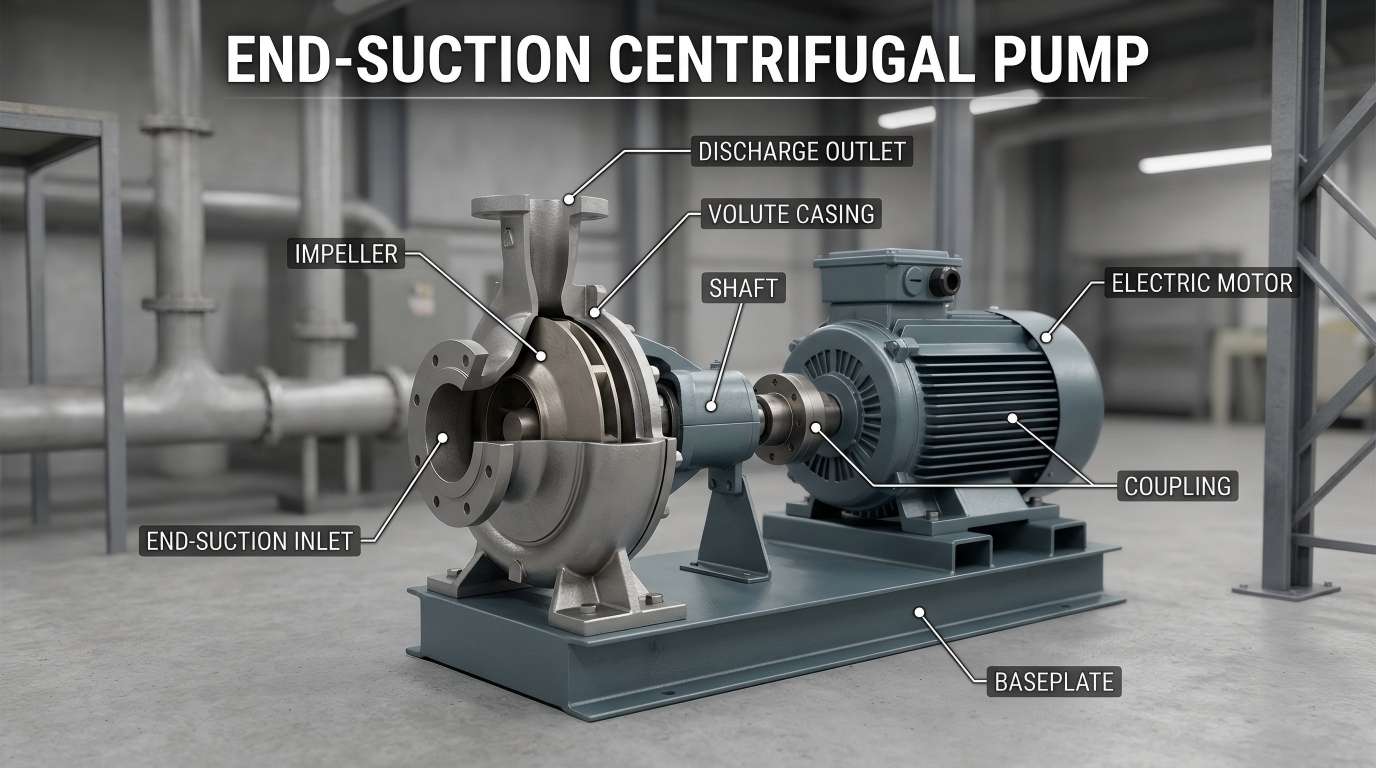

エンドサクション遠心ポンプの主要コンポーネント

エンドサクション遠心ポンプの動作原理をより深く理解していただくために、主なコンポーネントを以下に分解してわかりやすく説明します。

• インペラ:遠心力を発生させるための「ファン」に似た回転部品。移送される流体の種類に応じて、通常は金属 (ステンレス鋼、鋳鉄) またはプラスチックでできています。
• ポンプケーシング (ボリュート):インペラを囲む外側ケーシングは、インペラから排出された流体を収集し、排出前に流体を減速して圧力を高める形状になっています。
• 吸引ポート:ポンプケーシングの端にある開口部で、そこを通って流体がポンプ本体に流入します。通常、パイプラインに簡単に接続できるようにフランジ（盛り上がったエッジ付き）が装備されています。
• 排出口：流体がポンプ本体から出るポンプケーシングの側面にある開口部。流体を配管システムに導くためのフランジも装備されています。
• 軸：インペラとモーターを接続する棒状の部品で、モーターからインペラに動力を伝達し、インペラを回転駆動します。
• シール:シャフト隙間（ポンプ本体とモーター間）からの流体漏れを防ぎます。一般的なタイプにはメカニカルシールやパッキンシールなどがあります。

幅広い用途

• 冷暖房空調設備:エンドサクションポンプは、大規模な建物の冷水循環および冷却水システムの中核となる動力源です。
• 工業用水の供給と加圧：工場の浄水移送、加圧システム、ボイラー給水などに使用されます。
• 防火システム:特殊な消火用エンドサクションポンプにより、緊急時に安定した高圧水流を供給します。
• 農業用灌漑:流量範囲が広いため、農地のかんがい・排水に広く使用されています。

まとめ

エンドサクション遠心ポンプは、ほとんどの液体移送のニーズに対応する、信頼性が高くコスト効率の高いソリューションです。シンプルな構造、容易なメンテナンス、幅広い用途により、エンジニア、施設管理者、不動産所有者の間で人気があります。
