極低温遠心ポンプ: 産業用途のための包括的なガイド

極低温遠心ポンプは、適用媒体温度が一般に-150℃以下の超低温媒体を輸送するために開発された特殊な流体輸送装置です。本装置は、特殊な極低温材料と精密なシール構造を採用しており、一般的な渦巻きポンプに比べ、耐熱衝撃性に優れており、液化天然ガス（LNG）、液体酸素、液体窒素、液体アルゴン、液体水素などの低温液体ガスを安全かつ効率よく輸送することができます。

とは何ですか極低温遠心ポンプ

動作原理

極低温遠心ポンプの基本的な動作原理は従来の遠心ポンプと同様で、羽根車の高速回転により遠心力を発生させ、低温の液体媒体を加速し、機械エネルギーを流体の運動エネルギーに変換し、吸入端から吐出端まで媒体を安定して送液します。それらの主な違いは、極低温遠心ポンプは、材料の脆化や機器の故障なしに、液化天然ガスの -162°C から液体ヘリウムの -269°C までの超低温条件に安定して適応できることです。

主要な構造的利点

1.特殊極低温材料

ポンプ本体とインペラは、304/316L ステンレス鋼、アルミニウム合金、青銅などの極低温鋼で作られており、低温環境下でも十分な靭性を備え、冷間脆性を解消します。ポンプシャフトは高強度合金鋼で作られており、温度差応力や高速運転負荷に耐えることができます。

2.ハイエンドシーリングシステム

揮発性低温媒体の漏洩を効果的に防止することが、機器を安全に操作するための鍵です。ラビリンスシールはシンプルで耐久性があり、長期にわたるメンテナンスフリーの操作を可能にします。メカニカル シールとドライ ガス シールは、主に液化天然ガスの積み下ろしシナリオで使用されます。シーリングアクセサリはポリテトラフルオロエチレンや柔軟なグラファイトなどの耐極低温材料で作られており、通常のゴム製シールに代わるもので、低温での亀裂や故障を防ぎます。

3.耐キャビテーション最適化設計

低温液体ガスは沸点が非常に低いため、動作中にキャビテーションが発生しやすくなります。この装置は、低正味吸込ヘッド（NPSH）構造を採用し、フロントインデューサとダブルサクションインペラを備え、入口媒体圧力を高め、媒体の蒸発を根本原因から抑制し、キャビテーション損傷を軽減します。

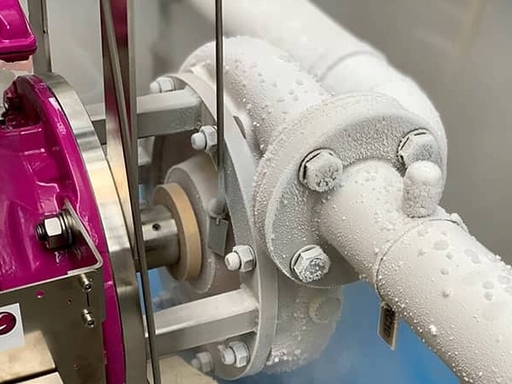

4.耐熱衝撃保護設計

装置は急速冷却が厳しく禁止されており、急激な温度変化によるシェルの亀裂を避けるために、規格に従ってゆっくりと予冷する必要があります。垂直構造と水平構造に分かれています。垂直バレル型極低温遠心ポンプは、排気効果が高く、熱伝導が少ないため、液化天然ガス業界で主流の選択肢となっています。

極低温遠心ポンプは多くのハイエンド産業分野で不可欠であり、その中でも液化天然ガス（LNG）産業は現在最大の需要市場となっています。

1.液化天然ガス（LNG）産業

タンク媒体の移送、船舶の積み下ろし、タンクローリーの充填などの LNG 受入ステーションで広く使用されています。また、大型車両や船舶にクリーン エネルギーを給油する天然ガス給油ステーションも備えています。

2.空気分離と産業ガス産業

空気分離装置の中核となる支持コンポーネントとして、液体酸素、液体窒素、液体アルゴンの輸送、鉄鋼製錬、医療用酸素供給、半導体製造、液体二酸化炭素の回収、貯蔵、輸送に使用されます。

3.航空宇宙および軍事産業

ロケット推進剤（液体酸素、液体水素）の移送・充填、航空・宇宙精密部品の低温試験用の液体窒素循環配送を担当。

4.クリーンエネルギー・水素エネルギー産業

液体水素の貯蔵・輸送や水素ステーションでの搬送シーンに適応し、水素エネルギー貯蔵や新エネルギー支援プロジェクトのキー機器として活躍します。

5.海運業

LNG燃料船の基幹燃料供給ポンプとして、船舶へのクリーンエネルギーの安定供給を実現します。

極低温遠心ポンプと容積式極低温ポンプの比較

標準的な運用・保守のポイント

1. 予冷プロセスを厳密に守り、均一かつゆっくりと冷却し、装置各部の温度差をリアルタイムで監視します。
2. 装置入口の吸引マージンを十分に確保し、入口フィルタ装置を定期的に清掃し、不純物の詰まりを防止してください。
3. 振動検知や漏れ監視などの予知保全手法を採用し、シール摩耗の隠れた危険性を事前にチェックします。
4. LNG専用極低温遠心ポンプを停止後の待機中に低速回転させ、装置の低温状態を維持し、即時起動を可能にします。

よくある質問

Q: 極低温遠心ポンプが耐えられる最低温度は何度ですか?

A: 従来機種の適用温度範囲は-150℃～-269℃ですが、特殊LNG極低温遠心ポンプの定格耐温度は-162℃にも達します。

Q: 垂直極低温遠心ポンプと横型極低温遠心ポンプのどちらを選択すればよいですか?

A: 垂直バレル型極低温遠心ポンプは、優れた排気効果と強力な断熱性能を備えており、大規模な LNG 輸送プロジェクトに好まれています。横型ポンプは構造がコンパクトで、主に小型、低圧、低温の輸送シナリオに使用されます。

Q: 極低温遠心ポンプのキャビテーションを効果的に防止するにはどうすればよいですか?

A: キャビテーションの問題を効果的に回避するには、十分な入口吸入圧力を確保し、媒体インデューサーを取り付け、入口パイプライン フィルターを定期的に清掃してください。

結論

極低温渦巻きポンプは、低温の液化ガスを安全に輸送するための中核機器であり、液化天然ガス、水素エネルギー、産業ガスなどのクリーンエネルギー産業の着実な発展を総合的に支えています。世界的なクリーンエネルギー需要の継続的な成長に伴い、極低温遠心ポンプの市場での地位と適用範囲は拡大し続けるでしょう。テフィコは常にお客様に優れた極低温流体ソリューションを提供することに尽力しています。購入する際には、高品質の極低温耐性材料、効率的な耐キャビテーション構造、低損失のシール構成を優先することを強くお勧めします。
