液封真空ポンプの用途は何ですか?

液封真空とはポンプ?

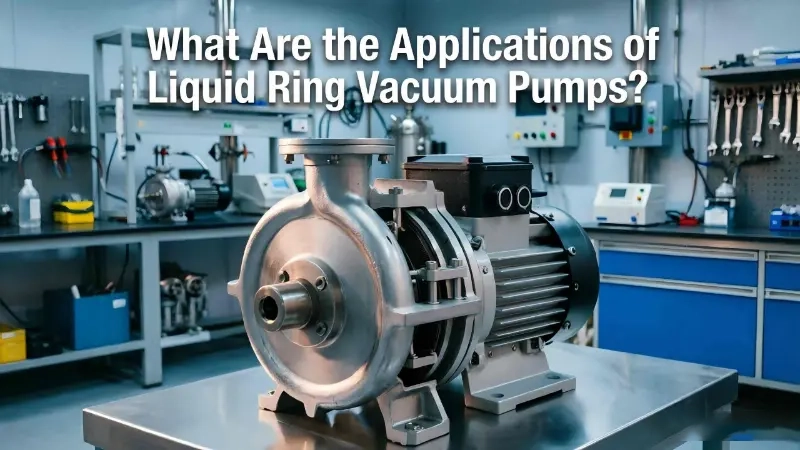

液封真空ポンプは一般的な工業用真空装置です。液体シールを使用して安定した真空を生成し、高湿度、蒸気、軽度の腐食、可燃性爆発性媒体などの過酷な条件に対処します。これらは、信頼性の高い性能と低いメンテナンスコストにより、従来の真空ポンプを上回っており、主要な工業用補助装置として真空抽出、ガス圧縮、材料処理に広く使用されています。本稿では、それらの定義、アプリケーション、メリット、動作原理、モデル、およびメンテナンスのガイダンスを簡単に紹介します。

あらゆる業界にわたる液封真空ポンプの主要なアプリケーション シナリオ

液封ポンプは湿気や不純物に対する耐性があり、高い安全性を備えているため、ほとんどの産業分野で使用できます。主要なアプリケーションは以下のとおりです。

1.化学工業

減圧蒸留、反応釜の負圧制御、溶媒蒸気回収、腐食性排ガス処理などに使用されます。成分は低圧環境下で分離され、安定した真空度により反応純度が保証され、材料の汚染が回避されます。

2.飲食業界

オイルフリーで無公害なので、食品グレードの生産に適しています。果汁やシロップの真空濃縮や風味抽出、生鮮食品や加工食品の真空包装で空気を除去して静菌や鮮度を保ち、製品の賞味期限を延ばす用途に多く採用されています。

3.製薬産業

無菌生産要件に準拠しています。医療機器の真空滅菌や医薬品原料の低温真空乾燥に応用され、高温による薬効成分の劣化を防ぎ、医薬品の品質を安定的に保証します。

4.紙・パルプ産業

主にパルプの真空脱水とスラリー濾過に使用され、製紙効率と最終製品の品質を向上させ、製紙廃棄物の無害な処理にも役立ちます。

5.繊維産業

生地の染色に安定した負圧環境を提供して染料の吸着率と色堅牢度を高め、洗濯後の繊維の急速真空脱水を完了して生産効率を高めます。

6.発電産業

蒸気タービン発電機セットと組み合わせることで、復水器内の非凝縮性ガスを継続的に抽出し、安定した真空度を維持し、エネルギー消費量を削減し、発電効率を向上させます。

7.自動車産業

自動車のブレーキブースターに安定した真空源を供給して高感度で安全なブレーキを確保し、燃料噴射システムに正確な圧力環境を提供して燃料供給性能を最適化します。

8.環境保護と一般産業

下水処理、排ガス収集、排ガス浄化に適用でき、工業用真空脱泡、吸着、脱気などの一般的な負圧プロセスの需要にも対応します。

液封真空ポンプの主な利点

ロータリーベーン、ドライ真空ポンプ、油封式真空ポンプと比較して、液封ポンプは産業用途において顕著な適応性の利点を誇ります。

• 多機能かつ多用途：真空生成と低圧ガス圧縮が可能で、さまざまなプロセスシナリオに対応します。
• 低い運転維持費：可動部は羽根車のみで、構造がシンプルで故障率が低く、維持費や消耗品費が極めて安価です。
• 環境に優しい：油を汚染することなく水が媒体となるため、材料や生産環境に悪影響を及ぼしません。
• 耐湿・耐蒸気性：ドレンや微量不純物を含む高湿度ガスを減衰することなく安定した性能で連続処理できます。
• 本質安全防爆: 乾燥した金属の摩擦や火花が発生しないため、可燃性ガスや爆発性ガスを安全に取り扱うことができます。
• 連続運転が可能：真空度は1段式で98％、2段式で99.9％を達成し、24時間ノンストップ運転が可能です。

液封真空ポンプの詳しい動作原理

液封式真空ポンプは摩擦損失がなく安定して動作しますが、その動作プロセスは次の4つのステップに分かれています。

1.遠心力効果：羽根車が高速回転し、封液をポンプケーシング内壁に向けて飛ばし、発電の基礎を作ります。

2.液環の形成：液体がポンプ壁に均一に付着して閉じた円筒形の液環を形成し、密閉された作動構造を構成します。

3.負圧吸引：偏心羽根車と液封との間に可変キャビティを形成します。膨張するキャビティはプロセスガス、蒸気、空気を引き込み、真空を生成します。

4.圧縮と排気：収縮するキャビティによりガスが圧縮され、最終的にポンプ本体から排出され、安定した真空環境を継続的に維持します。

完成したユニットは湿ったガス、凝縮水、微量不純物に耐えることができ、さまざまな過酷な産業作業条件に適応します。

液封式真空ポンプ装置の主な種類

シール液の循環モードを 3 つのカテゴリに分類し、それぞれ異なる使用条件の負荷に対応します。

1.ワンススルータイプ シール液は一度使いきり、そのまま排出されます。シンプルな構造で製造コストが低く、通常、不連続、低負荷の作業条件に適しています。

2.部分循環型 液体の一部をリサイクルして再利用し、残りを排出することでコストと効率を両立させます。中程度の負荷を伴う従来の生産シナリオに適合します。

3.全循環型 封入液が閉ループで動作するため、損失が少なくエネルギー効率に優れ、高蒸気、高不純物、24時間連続の高負荷生産ラインに最適です。

耐用年数を延ばすための日常の機器メンテナンスのヒント

液封ポンプは耐久性に優れ、簡単なメンテナンスで長期安定運転が可能です。重要なポイントは次のとおりです。

1.シール性能の確認：ガスケットや配管のシール状態を定期的に検査し、空気や液体の漏れをなくし、真空度の低下を防ぎます。

2.流体品質の管理：不純物によるインペラの磨耗やポンプ効率の低下を避けるために、汚染および劣化したシール液を適時に交換します。

3.パトロールによるコアコンポーネントの検査：インペラとポンプチャンバーを定期的にチェックし、スケールの堆積を除去し、腐食と摩耗を調査して、障害を事前に排除します。

結論

液封真空ポンプの主な用途は、高湿度、蒸気を含んだ腐食性、可燃性、爆発性ガスの処理において優れた性能を発揮し、さまざまな複雑な工業作業条件に安定した真空環境を提供することです。テフィコは、適応性と耐久性に優れた液封真空ポンプの研究、開発、生産に焦点を当てており、さまざまな作業条件に合わせた正確なモデルマッチングスキームを提供できます。適切なモデルの選択と標準化されたメンテナンスにより、生産ラインの安定性と効率が効果的に向上し、液封真空ポンプは産業用負圧システムにとって不可欠なコア機器となっています。
