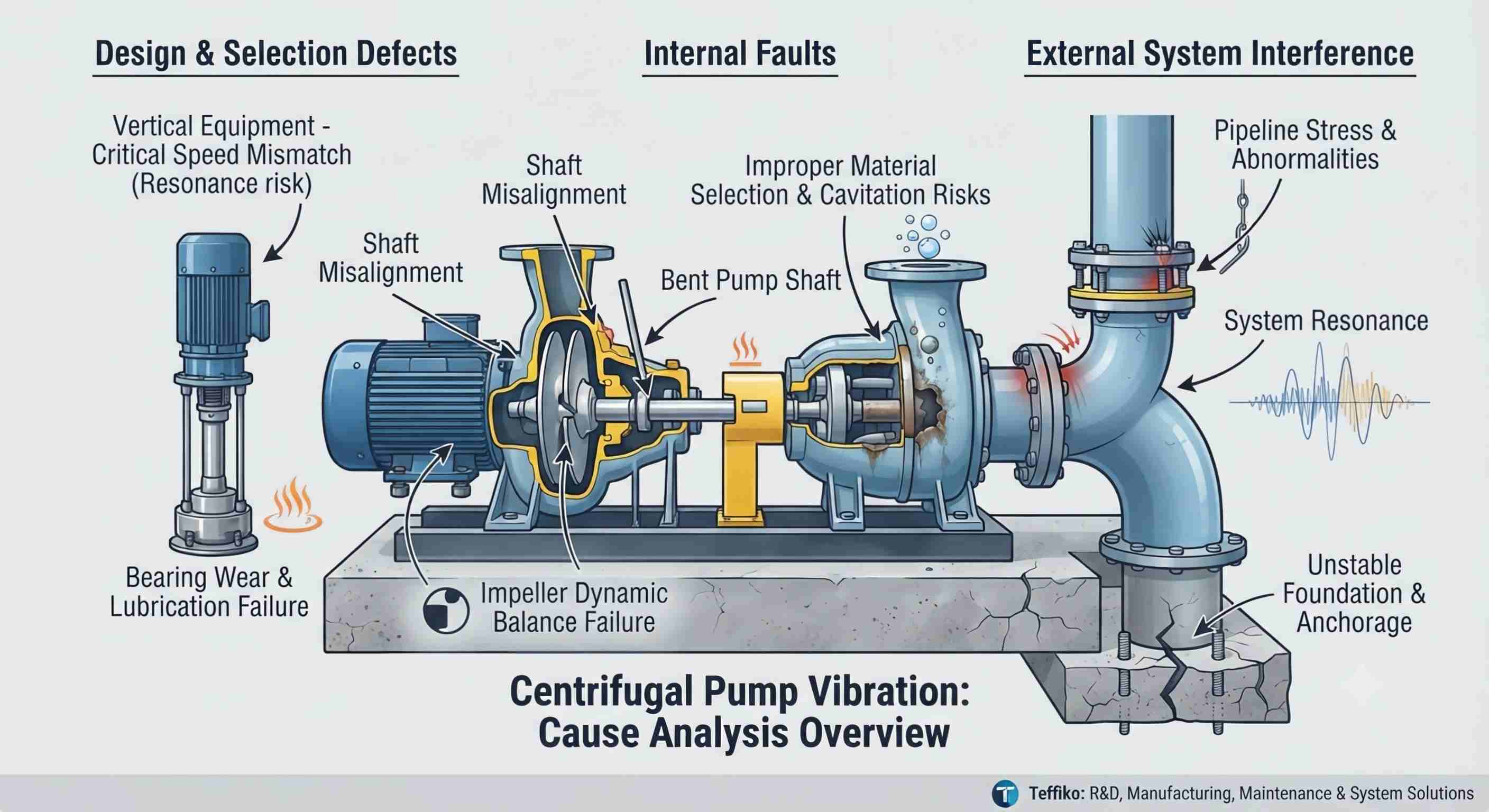

渦巻ポンプ工業用流体輸送においては極めて重要であり、ANSI/HI 9.6.4 によれば、わずかな振動は正常です。ただし、過度の振動は深刻な摩耗とコストの増加を引き起こします。振動は単なる症状であるため、通常、設計/選択の欠陥、内部障害、および外部システムの干渉という 3 つの重複するカテゴリから発生します。この文書では、機器の点検と保守をガイドするために、これらの中心的な原因を分析します。
このような障害は現場での発生率は低いですが、主に不適切な設計、製造、材料選択、モデル選択に起因する、優先調査が必要な根本原因となる機器の問題です。
臨界速度とは、機器の固有共振に対応する理論上の回転速度を指します。横型遠心ポンプは、共振を避けるために定格速度よりも高い臨界速度で出荷前に最適設計されています。ただし、垂直タービン ポンプやその他の垂直機器は、設計段階で臨界速度が確認されていないと、動作中に共振が発生しやすくなります。また、配管サポートの欠落や複数台のポンプユニットの運転条件の乱れにより、システム固有の周波数が変化し、振動が誘発されますが、運転速度の調整や装置構造の再構築により解決できます。
ISO 1940/1 規格によれば、遠心ポンプのインペラはダイナミック バランス精度がグレード 6.3 に達する必要があります。工場出荷時の校正、メンテナンス後の切削、長期にわたるスケールや腐食、異物の付着などによりバランス状態が損なわれます。高速動作中に発生する周期的な遠心力により規則的な振動が発生するため、分解と専門的なダイナミックバランスの校正が必要です。場合によっては、不均衡なモーター ローターの製造により振動が発生することもありますが、NEMA 電気規格に従って検査できます。
ポンプ本体とインペラの材質と搬送媒体が一致しないと、エロージョンや腐食が発生し、コンポーネントの精度が損なわれ、振動が誘発されます。一方、不適切な機器の選択や不十分な正味吸引ヘッド (NPSH) は、深刻なキャビテーションを引き起こす可能性があります。高圧ゾーンでの気泡の瞬間的な崩壊により強い衝撃力が発生し、ポンプ全体に激しい振動が発生します。継続的なキャビテーションもインペラを摩耗させ、故障を悪化させます。
個々の部品の公差は工業仕様に準拠していますが、複数の部品を組み立てた後に公差が累積すると振動が誘発される可能性があります。さらに、新規設置またはメンテナンス後のソフトフット、不均衡なカップリング、アンカーボルトの緩みなどの一般的な問題により、機器に不均一な応力が発生し、継続的な振動が発生します。
内部故障は、現場で最も頻繁に発生する振動誘因であり、安定した再現性のある故障特性を備えたポンプおよびモーターのコンポーネントの異常によって引き起こされ、日常のメンテナンスの焦点となります。
オフセット カップリング アセンブリ、動作時の変位、およびポンプやモータの非標準的なメンテナンスは、シャフトの位置ずれを引き起こし、動作中に半径方向の衝撃力を発生させ、振動を引き起こします。校正はポンプメーカーの設計基準に厳密に従う必要があります。さらに、機器の過負荷、高温変形、外部衝撃によって引き起こされるポンプシャフトの曲がりは、ローターの偏心を引き起こし、振動振幅を大幅に増幅させます。
ベアリングは、ローター システムの中心的な支持コンポーネントです。潤滑油の不足、劣化、不適合、不純物汚染は作動摩擦を増大させ、高周波振動を誘発します。一方、軸受を長期間使用すると、疲労摩耗、軌道剥離、過大すきまが発生します。ベアリングを適時に交換しないと、振動が継続的に悪化し、ベアリングのロックや装置の停止を引き起こすこともあります。
モーターの配線が間違っているとポンプが逆回転すると、油圧状態が乱れ、振動が発生します。インペラの部分的または完全な詰まりは、媒体の搬送がスムーズでなくなり、振動や電流変動を伴う異常な負荷が発生します。ポンプシャフトの変形はベアリングとバルブシートに不均一な応力を引き起こし、長期にわたる隠れた振動の危険を引き起こします。
現場での運転およびメンテナンスのデータによると、遠心ポンプの振動のほとんどは外部システムの問題に起因しており、この問題は非常に隠蔽されており、固有の機器の故障として誤って判断されやすいことがわかっています。
パイプラインの強制ドッキングによって発生する引張応力と押し出し応力がポンプの界面に作用し、ポンプの変形やシャフトのオフセットを引き起こします。パイプラインサポートの欠落、ハンガーの緩み、不合理なレイアウトはパイプラインの揺れにつながり、ポンプに伝わる振動はユニット全体の振動を引き起こします。一方、水で満たされたパイプラインの自重の増加により、追加の応力が容易に発生し、継続的な振動が誘発されます。
アンカーボルトの緩み、基礎コンクリートのひび割れ、不均一な基礎レベリング、および非標準的なグラウト注入は、ソフトフット欠陥を引き起こし、不均一な支持応力とポンプの動作上の揺れを引き起こします。さらに、振動は基礎の損傷を継続的に悪化させる悪循環を形成し、これは新設の設備やメンテナンス後の設備で頻繁に発生します。
ポンプとパイプライン システム全体には固有振動数があります。共振は、ポンプの動作振動周波数がシステムの固有振動数と重なるときに発生し、わずかな振動を増幅させて部品の疲労損傷や全体的な激しい振動を引き起こします。この問題は、パイプライン構造を最適化し、システム レイアウトを調整することで回避できます。
要約すれば、遠心ポンプ振動は、設計と選択、内部コンポーネントと外部システム要因の重なりによって発生します。その中には、パイプラインの応力や非標準的な基礎の設置が一般的な現場でのインセンティブとして含まれます。わずかな振動は正常な現象ですが、過度の振動は機器の耐用年数と生産の安全性を危険にさらします。
標準化された選定と設置、定期的なメンテナンス、最適化された配管レイアウトと共振回避により、効果的な振動制御と安定的かつ効率的なポンプ動作を実現できます。
