の設置と運用において、遠心ポンプ給水口のフート弁は一見シンプルな構造ですが、ポンプユニットの安定運転を確保する重要な部品です。多くのユーザーは、遠心ポンプの給水口にフートバルブを取り付ける必要があることだけを知っており、その中心的な機能についてはよくわかっていません。この記事では、なぜフートバルブが絶対に必要なのかを詳しく説明します。

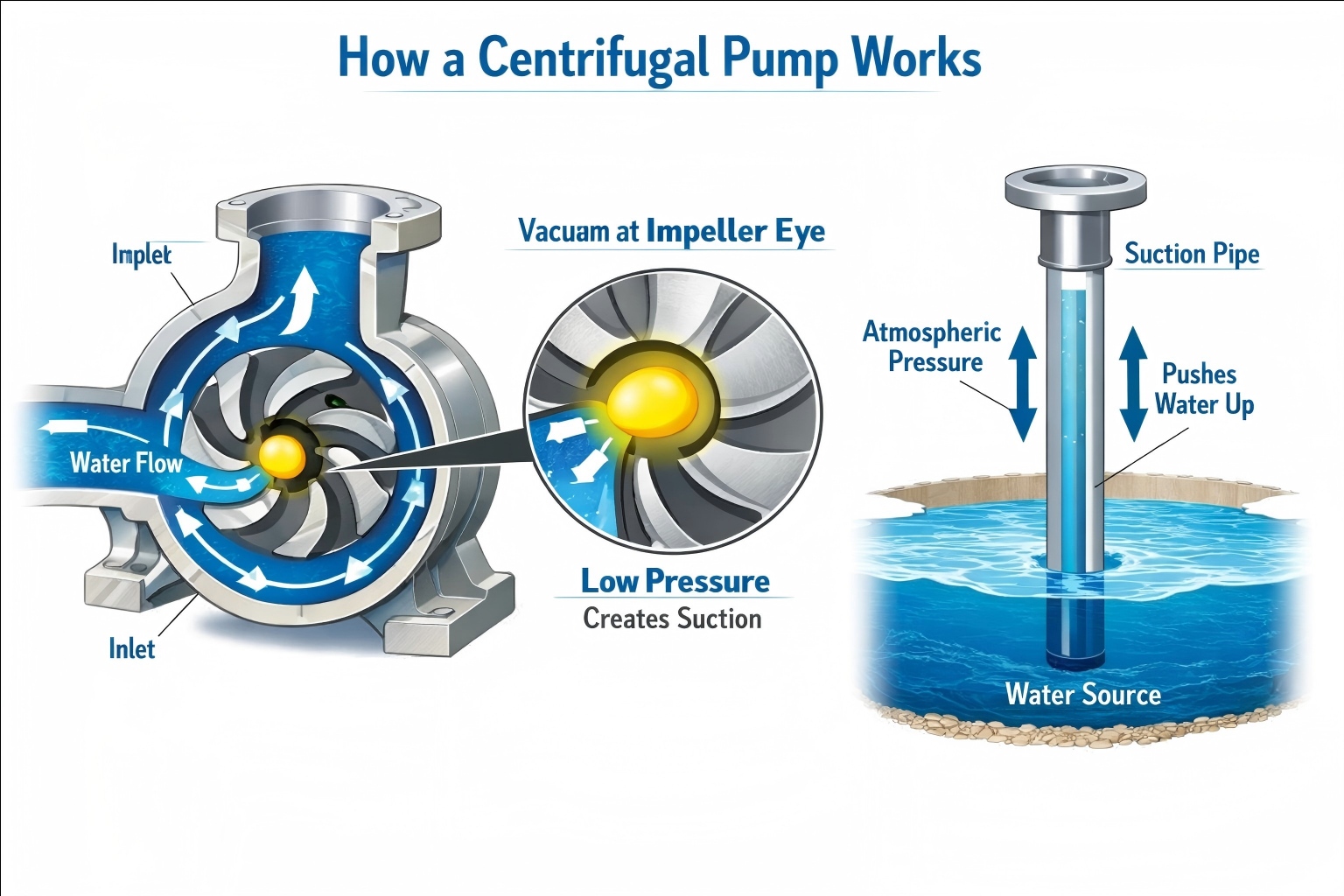

何よりもまず、遠心ポンプの動作原理を理解する必要があります。高速回転する「ウォータースリンガー」のようなものです。インペラが作動すると、ポンプ本体内の水を高速で回転させ、遠心力の作用で水を飛ばします。水が吐き出された後、羽根車の中心に真空領域が形成されます。この時点で、水源からの水は大気圧によって吸引パイプに「押し込まれる」ことができ、これにより連続的な水の汲み上げが実現されます。
ここで重要な点は、遠心ポンプは水を飛ばすことしかできず、空気を吸うことはできないということです。ポンプや吸込管が空の場合、無駄に空気をかき混ぜるだけで水は一滴も汲み上げることができません。したがって、始動前にポンプ本体と吸込管を水で満たす必要があります。このプロセスは「ポンプの呼び水」として知られています。
ここでフットバルブの出番です！本質的に、フートバルブは吸込管の端に設置される「一方通行のドア」です。その中心的な使命は、ポンプの呼び水によって引き起こされるトラブルを解決することです。
フートバルブのないシナリオを想像してください。ポンプを停止するとすぐに、吸引パイプ内のすべての水が重力の作用で勢いよくプールに逆流します。次回ポンプを使用したいときは、最初からポンプを呼び水し直す必要があります。これにより、操作の複雑さと時間コストが大幅に増加するだけでなく、ウォーターポンプの使用が非常に困難になります。
フットバルブを取り付けるとすべてが変わります。ウォーターポンプが動作を停止すると、パイプ内の水の圧力でフットバルブが自動的に閉じ、パイプ内のすべての水をしっかりとロックします。このようにして、パイプラインは常に水で満たされた「待機」状態になります。次回ウォーターポンプを始動する必要がある場合は、追加の操作を行わずに直接電源を入れることができるため、時間と労力を節約できます。
時間と労力を節約するだけでなく、フートバルブには、特に高揚程または長いパイプラインを伴う作業条件下では、重要だが見落とされがちな安全機能もあります。
高揚程渦巻ポンプが急停止すると、出口配管内の巨大な水柱が瞬時に逆流し、強い水撃衝撃力が発生します。フートバルブがないと、この強力な逆流力が羽根車に直接影響し、ウォーターポンプが高速で逆転してしまいます。反転すると羽根車の固定ナットが緩んで羽根車が脱落するだけでなく、強い衝撃力によりベアリングやポンプ本体などの主要部品が直接破損し、重大な機械事故を引き起こす可能性があります。
このとき、小さなフットバルブは「安全弁」として機能します。逆流を瞬時に遮断し、ウォーターハンマーの破壊力を効果的に排除し、ウォーターポンプとパイプラインシステム全体の安全を保護します。
遠心ポンプにフートバルブを取り付けることは決して不必要なことではなく、流体力学と工学の実践の原則に基づいて避けられない選択です。
遠心ポンプシステムの設計、運転および保守においては、フートバルブの科学的構成を非常に重視する必要があります。あらゆる重要な細部に注意を払うことによってのみ、流体搬送システムの長期にわたる安定した効率的な動作を保証することができます。テフィコは常に流体輸送機器の分野に深く従事し、中核機能と機器付属品の科学的な操作とメンテナンスに焦点を当て、さまざまな流体輸送システムの安定した動作を護衛してきました。
