幾何学的吸込揚程 Hg の計算遠心ポンプポンプ設置設計の中核となる手順です。キャビテーションが発生するかどうか、ポンプが安定して水を汲み上げられるか、長期間効率よく運転できるかが直接決まります。不十分な水の出力、大きな騒音と振動、羽根車の損傷、頻繁な機器の故障などの多くの障害は、基本的に幾何学的な吸込揚程 Hg の計算ミスや過剰な設置高さに起因します。

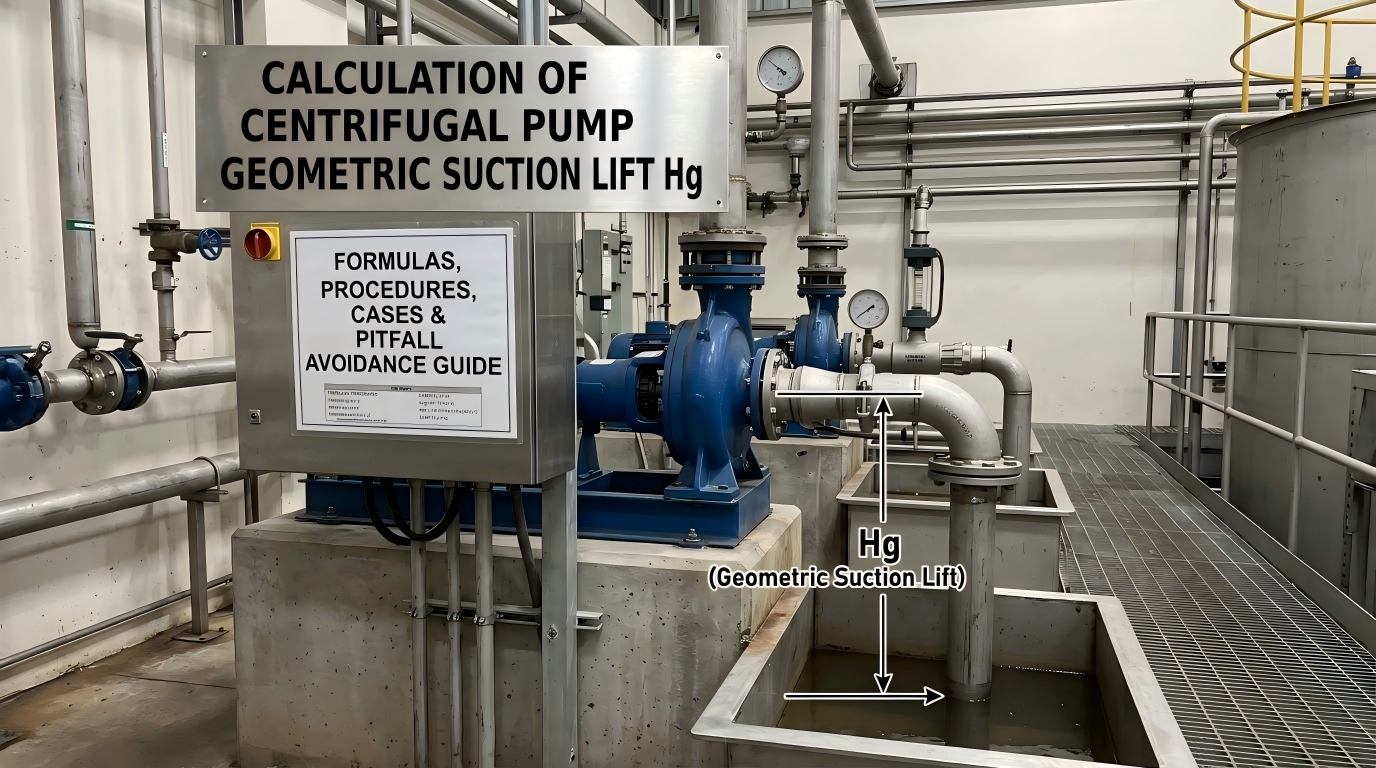

遠心ポンプの幾何学的吸込揚程 Hg は、ポンプの羽根車の中心線と吸込タンクの液面との間の垂直高さの差を指し、メートル (m) 単位で測定されます。ポンプの吸液能力を判断し、キャビテーションを防止するための中心的な制御パラメータとなります。
一般的な産業用設置の判断基準：
つまり、設置寸法としてHgを任意に設定することはできません。正確な計算と作動条件の補正を通じて導き出す必要があり、ポンプを安全、長期、安定して運転するための必須の指標として機能します。
ポンプ Hg の計算は、ポンプ メーカーが測定した 2 つの主要なパラメータに依存しますが、これらは初心者にとって最もわかりにくい概念でもあります。
許容吸込揚程Hsはポンプ入口圧力p1における最大許容真空度を指し、渦巻きポンプの吸液能力をそのまま反映します。
重要なルール: Hs の値は理論的な計算から得られるものではありません。この値はポンプ メーカーによって実験的に測定され、エンジニアリング担当者が参照できるようにポンプのカタログおよび銘板に記載されています。
メーカーが指定する標準試験条件: 標準 Hs 値は、標準大気圧 1.013×10⁵ Pa で 20°C の浄水に対して校正されています。現場の高度、水温、または搬送媒体が変化した場合は、作業条件の変換を実行する必要があります。カタログ パラメーターを直接適用すると、重大な計算エラーが発生します。
正味正吸込揚程 Δh は、必要正味吸込揚程 NPSHr とも呼ばれ、主にオイル ポンプや高精度工業用ポンプの設置高さを計算するために使用されます。ポンプが液体を吸い込む際の許容真空度、つまりポンプの設置可能な極限の高さをメートル単位で表したものです。
Hs パラメータと一致して、カタログに記載されている NPSHr は媒体として 20°C のきれいな水を使用してテストされています。油、薬液、その他特殊なメディアを搬送する場合は別途補正が必要です。
現場エンジニアリング用の簡略化された吸込揚程推定式:
吸込揚程 = 標準大気圧水柱 (10.33 m) − 必要な NPSHr Δh − 安全マージン (0.5 m)
標準大気圧は、10.33 メートルの真空パイプラインの高さをサポートできます。 0.5 メートルの安全マージンは、変動する作業条件によって引き起こされる瞬間的なキャビテーションを回避するために広く採用されている業界標準です。
オンサイトエンジニアリングでは、装置の種類と計算シナリオに基づいて計算式を精密計算式と簡易見積式に分けており、すべての浄水ポンプ、油ポンプ、ケミカルポンプに適用できます。
Hg = (Pa − Pv) / ρg − NPSHr − hw
この公式は、ほとんどの遠心ポンプの正確な計算に適用され、設計機関や建設チームに好まれる公式です。
Hg = Hs1 − hw
Hs1 は、実際の作業条件に合わせて補正された許容吸込揚程を表します。 hw は吸込パイプラインの総損失水頭数を表します。この公式は、速度ヘッドが無視できる場合に直接適用できます。
Hg = 10.33 − Δh − 0.5
迅速な現場検証、機器検査、時間効率を高めるための事前スキーム設計に適しています。
パラメータの定義:
メーカーが提供するカタログ Hs 値は、標準大気圧下で 20°C の浄水にのみ適用されます。現場の労働条件が異なる場合には変換が必須であり、エンジニアリング担当者の 90% がミスを犯す原因となります。
Hs1 = Hs + Ha − 10.33 − Hv + 0.24
2 段階の変換が必要です。
ステップ 1: カタログ Hs 値を上記の上水計算式で補正し、Hs1 を求めます。
ステップ2：特殊媒体の密度、粘度、気化特性に基づいてHs1を2次補正し、媒体に適合する等価許容吸引揚力を求め、その結果をHg計算式に代入することで計算誤差による装置の故障を回避します。
与えられた条件: 遠心ポンプの必要な NPSHr Δh = 4.0 m、媒体は標準的な動作条件下での清水です。
計算プロセス:
吸込揚程 = 10.33 − 4.0 − 0.5 = 5.83 m
結論: このポンプの安全な設置高さは 5.83 m 未満でなければなりません。
与えられた条件: カタログ許容吸込揚程 Hs = 5.7 m、吸込パイプラインの総抵抗 hw = 1.5 mH₂O、局所大気圧 = 9.81×104 Pa、速度ヘッドは無視されます。 20°C の浄水と 80°C の温水のそれぞれについて、許容可能な幾何学的吸引リフトを計算します。
現地の大気圧はメーカーの標準テスト条件に近いため、Hs 補正は必要ありません。
Hg = Hs − hw = 5.7 − 1.5 = 4.2 m
結論: 20°C の浄水の場合、安全な操作のためにポンプの設置高さは 4.2 m を超えてはなりません。
高温水の場合はHs補正が必須です。ルックアップ テーブル データ: 80°C 水の飽和蒸気圧 = 47.4 kPa、対応する Hv = 4.83 mH₂O;局所的な大気圧 Ha ≈ 10 mH₂O。
Hs1 = 5.7 + 10 − 10.33 − 4.83 + 0.24 = 0.78 m
修正された Hs1 を代入して設置高さを計算します。
Hg = Hs1 − hw = 0.78 − 1.5 = −0.72 m
主要な結論: 負の Hg 値は、この高温作業条件下ではサクション リフトの設置が禁止されていることを意味します。浸水吸引装置の設置は必須です。ポンプ本体はタンクの液面から少なくとも 0.72 m 低くなければなりません。そうしないと、深刻なキャビテーションや吸引力の損失が発生します。
これらの中核要素をマスターすると、設置スキームを迅速に最適化し、キャビテーション障害の根本原因を防ぐことができます。
高度や水温の補正を行わずに、オリジナルのカタログ Hs および NPSHr パラメータを直接使用すると、計算結果が完全に歪んでしまいます。
吸入パイプラインの損失水頭が無視され、理論上の計算のみに依存し、実際の設置高さが過剰になり、ポンプのキャビテーションが発生します。
安全マージンは確保されておらず、計算された制限値で取り付けられています。キャビテーションは、パイプラインのスケーリングや動作条件の変動の直後に発生します。
負の Hg 値で示される浸水吸引要件を無視した、高温媒体および高地用途向けの強制吸引リフト設置。
二次媒体補正を行わずに、浄水処方を油および化学媒体に直接適用します。
マイナスの Hg は、ポンプが吸引リフト設置によって液体を吸引できないことを意味します。空気吸入とキャビテーションのリスクを完全に排除するために、ポンプ入口の中心線を吸引タンクの液面より下に配置した、浸水吸引レイアウトが必要です。このレイアウトは、高温水、薬液輸送、高所用途などに広く使用されています。
カタログ Hs 値は、標準大気圧下で 20°C の浄水のみに対して校正された実験データです。現場の高度、水温、搬送媒体が変化すると、液体の蒸気圧や大気圧が変化するため、Hs を計算に使用する前に作業条件の変換が必要になります。
必要な NPSHr Δh が大きいほど、耐キャビテーション性能が低くなり、許容設置高さが低くなります。 NPSHr が小さいほど、液体吸引能力が向上し、許容取り付け高さが高くなります。
現場の不確実性には、水温の変動、パイプラインのスケーリング、流量の変動、圧力の偏差などが含まれます。 0.5 m の安全マージンが確保されているため、瞬間的なキャビテーションが防止され、長期にわたる安定した機器の動作が保証されます。
遠心ポンプの幾何学的吸込リフト Hg の計算は、許容吸込リフト Hs と必要な NPSHr Δh という 2 つの中心的なパラメータに重点を置いています。標準的な作業条件では迅速な推定が機能しますが、非標準的なシナリオでは水温、高度、媒体の補正が必須です。 Hg の正または負の値は、吸引リフトまたは浸水吸引設備のどちらが採用されるかを直接決定し、ポンプのキャビテーション、異常な騒音、不十分な水出力およびインペラの損傷を回避するための鍵として機能します。エンジニアリング用途では、未補正のカタログパラメータを直接使用したり、理論上の制限値で設置したりすることは固く禁じられています。効率的で安定した長期間のポンプ動作を保証するには、現場での動作条件の補正と確保された安全マージンを伴う正確な計算が必要です。
-
