Teffiko 磁気ポンプのシャフトは高炭素クロム軸受鋼で製造されています。熱処理後の硬度は58～62HRCに達し、優れた耐摩耗性と耐変形性を発揮します。しかし、長期間の運転では、不純物による浸食、潤滑不良、空運転、過負荷などにより、軸の摩耗、曲がり、ねじ部の損傷、キー溝の破損が発生し、さらに振動や異音、流量低下の原因となります。新品のシャフトの交換にかかる高額な費用を回避するために、この文書では、業界標準に準拠した Teffiko 磁気ポンプ シャフトの損傷判断基準、完全な修理手順、メンテナンス上の注意事項、組み立てと試運転の重要なポイントを体系的に整理しています。
メンテナンスの前に、効果のない修理や潜在的な安全上の危険を避けるために、材料の強度特性に基づいて損傷を厳密に判断する必要があります。
目に見える亀裂、深刻な溝摩耗、またはシャフト表面全体のねじれ変形。このような損傷はシャフトの構造的完全性を損ないます。修理されたシャフトは、動作中にシャフトの破損やトランスミッションの故障が発生しやすいため、直接廃棄する必要があります。
わずかな曲がり、軽度の表面摩耗、小さな傷、わずかなネジ山の剥がれ、またはキー溝の軽度の荒れ。このような損傷はシャフトのコア構造や強度を損なうことはなく、専門家による修理後に再利用できます。
磁気ポンプ シャフトの損失は、次の 4 つの主なカテゴリに分類されます。
原因の多くは、ガイドベアリングの潤滑不良や不純物の侵入、長期にわたる摩擦によりラジアル振れや振動、異音が発生しやすくなります。
通常、頻繁な始動と停止のサイクル、空運転、分解および組み立て中の過負荷または不均一な力によって引き起こされ、偏心したインペラの摩耗、磁気リング間の摩擦、およびアンバランスな機器につながります。
分解・組立時の締め付け力の不均一や工具の滑り、搬送媒体による腐食などが原因で錆びやネジ山の剥がれが発生し、インペラAss'yの安定した固定ができなくなります。
伝達トルクの不安定や過大な組み付けすきまにより、キーとキー溝が繰り返し衝撃を受けると、溝面が荒れてエッジ欠けが発生し、伝達効率が低下し、場合によっては動力伝達不良を引き起こすことがあります。
磁気ポンプには、強力な磁気吸引力を持つ強力な内部磁気リングが含まれています。不適切な分解は、挟み込みによる怪我、コンポーネントへの衝突による損傷、絶縁スリーブの傷を引き起こす可能性があります。ポンプシャフトの修理精度を保証するために、メンテナンス前に安全保護と標準化された分解を実装する必要があります。
装置の全電源を遮断し、パイプラインの入口および出口のバルブを閉じ、ポンプ内の残留媒体を完全に排出し、圧力解放と冷却を完了します。オフセットレンチ、針やすり、銅ハンマー、ネジ矯正器、精密ノギス、グラインダー、電気メッキ修復材、きれいな拭き取り布などの特別な工具を準備します。メンテナンス ワークステーションを片付けて水平にし、金属部品への衝突による損傷を防ぐためにゴム製のバッキング プレートを置きます。
装置を外側から内側に厳密に分解します。最初にポンプ ケーシングと絶縁スリーブを取り外し、内側の磁気リング アセンブリをゆっくりと取り出して、瞬間的な強力な磁気吸引と内側と外側の磁気リング間の衝突を避けます。次に、インペラのロックナットを緩め、インペラ、スラストディスク、中間シャフトシートを順に取り外し、最後に完全なポンプシャフトを取り外します。分解中にすべてのコンポーネントにマークを付け、その後の組み立てでの組み立てのずれやクリアランスの不均衡を避けるために、分類された順序で配置します。

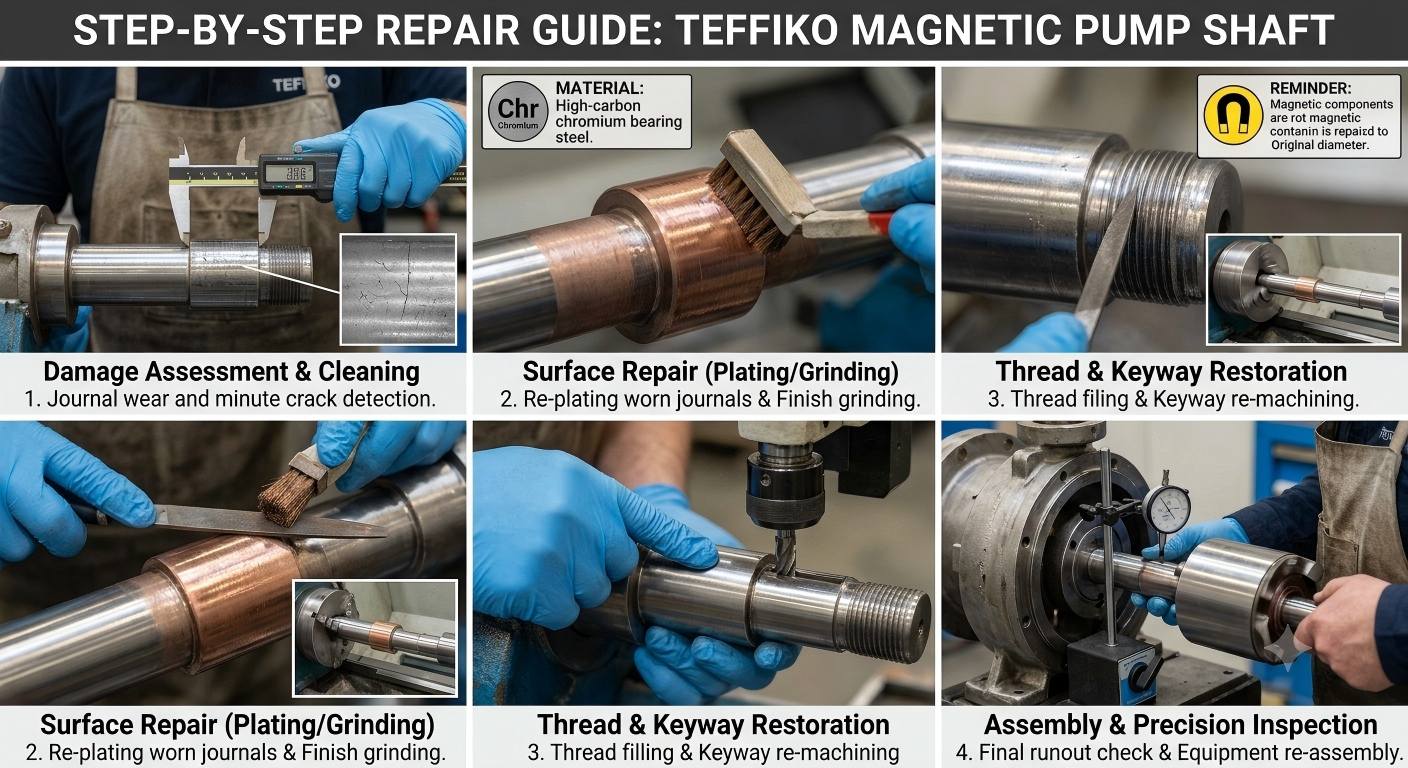

ポンプシャフトの損傷度合いと高炭素クロム軸受鋼の材料特性に応じて、修理精度、稼働強度、メンテナンスコストのバランスを考慮した適切な修理プロセスを採用します。具体的な修繕計画は以下の通りです。
すべり軸受やゴムガイド軸受に適合するジャーナルの軽微な傷、微小な傷、浅溝摩耗に対しては、クロムメッキ、銅メッキ、ステンレスメッキを採用し、摩耗面を補修します。ジャーナルの摩耗深さに応じてコーティングの厚さを正確に制御します。メッキ後、旋盤や研削盤で仕上げ旋削・研削を行い、ジャーナル径を工場出荷時の標準サイズに戻し、軸受の標準組み付けクリアランスと一致させ、噛み込みのないスムーズな回転を確保します。
ジャーナルに深い溝がある場合、または広範囲の偏心摩耗が激しい場合、シャフトの構造強度が損なわれます。修理はお勧めできません。新品のポンプ シャフトを直接交換してください。
小径で曲がりの少ないポンプ軸の場合は、ハンマーで叩いて硬化した軸表面に傷が付かないように、軸の凸曲がり部分に銅板を当ててください。ハンドハンマーで軽く叩いて徐々に真っ直ぐにし、径方向のズレがなく完全に真っ直ぐになるまで測定と調整を繰り返します。
大口径ポンプシャフトの曲がりが緩やかな場合：専用のネジ矯正機を使用し、均一な圧力を加えて矯正します。高硬度シャフトの隠れた亀裂を防ぐため、プロセス全体を通じて激しいハンマリングは厳しく禁止されています。矯正後、ダイヤルインジケータを使用して半径方向の振れを複数回テストし、パラメータが装置の動作基準を満たしていることを確認します。
ポンプシャフトに過度の曲がり、ねじり変形、または隠れた亀裂がある場合、矯正では長期の動作安定性が保証できないため、廃棄して直接交換する必要があります。
キー溝がわずかに粗く磨耗しているだけで、明らかな変形やエッジの欠けがない場合は、溝壁を細かいヤスリで研磨して、バリ、突起、酸化した不純物を取り除きます。キー溝は通常、平らにトリミングしてから組み立てることができます。
キー溝の変形、欠けが激しく、トランスミッションクリアランスが過大な場合は、溶接による修理を行います。元の損傷したキー溝を溶接で塞ぎ、ポンプシャフトの標準目盛位置でキー溝を再加工します。
重要なタブー: 高出力および高トルクの作業条件下で使用されるポンプ シャフトをキー溝の再加工によって修理することは禁止されています。装置の故障を引き起こす可能性がある、運転中のキー溝の破損や動力伝達の障害を避けるために、新しいシャフトを交換する必要があります。
わずかに剥がれたり、部分的に損傷したり、錆びたり、バリのあるねじ山については、ニードルヤスリでねじ山の輪郭を正確に整え、錆や不純物を取り除きます。トリミング後にナットのかみ合いを手動でテストします。緩みや詰まりがなく、係合がスムーズであれば再使用できます。
正常にかみ合うことができない、ひどく欠けたり、大きく剥がれたりしたねじ山については、2 つの標準化された修復スキームを利用できます。
ポンプシャフトの端をわずかに下げ、適合するブッシングを圧入し、ブッシングに標準ネジを機械加工します。
損傷したネジ部を電気溶接またはガス溶接の面取りで埋め、冷却後に元のロックナットに合わせて仕上げ回転で標準ネジを加工します。
修理したポンプシャフトを直接取り付けないでください。以下の検査および試運転手順は厳密に実施されなければなりません。
運用および保守担当者の中には、コスト削減のために、亀裂が入ったりひどくねじれたりしたポンプ シャフトや、高トルクの作業条件下で使用されたシャフトの修理を強制する人もいます。短期間であれば正常に動作しますが、軸折れ、磁気伝達不良、媒体漏れなどの重大な故障を引き起こす可能性が高くなります。磁気コンポーネントの分解中に激しい操作を行うと、ポンプ シャフトの偏心や磁気リングの摩耗が発生します。修理後の精密検査を行わずにそのまま設置すると、装置の振動、媒体漏れ、流量不足などの二次故障が発生します。
ベアリングの潤滑状態を定期的に点検し、劣化した潤滑油やグリースを適時に交換して、乾燥摩擦によるジャーナル摩耗を解消してください。機器の操作を厳密に標準化する。磁気ポンプの空運転、過負荷運転、頻繁な発停は禁止してください。固体粒子や不純物を含む媒体を輸送する場合は、パイプラインにプレフィルターを取り付けて、シャフトの不純物の浸食を防ぎます。定期的に分解検査を実施し、ポンプ軸の真直度、ねじ部、キー溝の摩耗を検出し、故障を事前に予測し、予防保全を実施することでポンプ軸の寿命を延ばします。
Teffiko 磁気ポンプのシャフトは高炭素クロム軸受鋼から精密に製造されています。軽度および中程度の損傷のほとんどは、低コストで修理できます。 「正確な損傷判断、対象を絞った修理、修理後の精度検証、標準化された組立と試運転」という基本原則に従ってください。さまざまな障害に対する特別な修理と標準化された試運転手順を習得することで、運用とメンテナンスのコストを大幅に削減できるだけでなく、長期にわたって漏れのない安定した効率的な機器の運用を保証できます。
