ドライランニング（空運転・アイドリング）遠心ポンプポンプの運転を継続している間に、ポンプキャビティに液体が不足しているか、液体量が不十分であるか、または吸引流体が失われている異常な動作状態を指します。これは、産業用遠心ポンプで頻繁に発生する、非常に破壊的な故障です。遠心ポンプは、潤滑、冷却、油圧の安定化を搬送液体に依存しています。媒体の保護が剥奪されると、内部コンポーネントが互いに直接擦れ合い、急速に熱が蓄積されます。たとえ短期間のアイドリングであっても、回復不能な損傷が発生したり、ポンプが完全に故障してシャットダウンにつながる可能性があります。
通常の動作条件下では、ポンプ内の液体はメカニカル シール、ベアリング、インペラの表面に液膜を形成します。この皮膜は金属部品間の摩擦を低減するだけでなく、運転時に発生する熱を放散し、回転する羽根車の水圧抵抗とのバランスをとり、装置の安定運転を実現します。
空運転が発生すると、ポンプキャビティ内の搬送液体が空気に完全に置き換えられ、装置は設計された動作限界をはるかに超えてしまいます。液膜が完全に消えると、すべての精密部品は潤滑と冷却を失います。インペラは無負荷時に高速回転するため、内部応力がアンバランスになり媒体を搬送できなくなります。さまざまな障害が重なって継続的に拡大し、部分的なコンポーネントの損傷からシステム全体の障害にまで短期間で発展します。
遠心ポンプの空運転はモーターが直接焼損することはありませんが、心臓部の精密部品に致命的なダメージを与え、メンテナンスコストが大幅に上昇し、装置の寿命が短くなります。その主な危険性は次の 5 つのカテゴリに分類されます。
メカニカルシールは、隔離、潤滑、温度低下を液膜に依存しています。空運転時、シール端面間の直接乾摩擦により急激な温度上昇が生じ、シールリングの磨耗、変形、亀裂が発生し、機器からの液漏れに直結します。これは、空運転によって引き起こされる最も一般的な障害です。
液体潤滑がないと、ベアリングの摩擦抵抗が急激に上昇し、局所的な熱蓄積が激しくなり、摩耗、焼き付き、過度の振動が発生しやすくなります。空回転を長時間続けると、回転シャフトがさらに曲がってローターのバランスが崩れ、機器の動作精度が永久に損なわれる可能性があります。
インペラを拘束する液体抵抗がないと、インペラの動作状態がアンバランスになり、乱流や圧力が不安定になります。設備の油圧性能が完全に低下し、通常の生産搬送要件を満たせなくなります。
メカニカル シール、ポンプ ケーシング、ベアリングなどのコア領域に閉じ込められた熱は放散できず、局所的な高温ゾーンが形成され、コンポーネントの劣化や損傷が促進されます。
持続的な高温と内部応力の組み合わせにより、インペラやポンプ ケーシングなどの金属部品が変形し、コンポーネントの取り付け隙間が破壊されます。その後の運転では、大きな騒音、激しい揺れ、出力電力不足が発生し、永久的な欠陥が生じます。
産業シナリオでは、空運転障害が固有の機器欠陥に起因することはほとんどありません。そのほとんどは、システム設計の欠陥、パイプラインの動作条件、または手動の操作エラーによって発生します。一般的な原因は次のように明確に分類されます。
吸引タンク内の液面がポンプ入口パイプのオリフィスより下に低下すると、吸引パイプラインに空気が入り、液体の吸入が遮断されます。
始動前のプライミングが不十分であったり、通気が不完全であると、ポンプキャビティ内にエアポケットが閉じ込められたままとなり、通常の液体の流入を妨げるエアロックが生じます。
部分的に閉じた入口バルブ、フィルタースクリーンの詰まり、または曲がったパイプラインの詰まりにより、液体の供給が制限され、液体の吸引が妨げられます。
入口パイプラインのシール不良や接合部の緩みにより、空気が配管内に侵入し、液体の吸引に必要な負圧環境が破壊されます。
不合理なパイプラインのレイアウトと不十分な NPSH (Net Positive Suction Head) マージンにより、ウォーター ポンプは不安定な液体吸引と断続的な空運転を起こしやすくなります。
標準外の起動および停止手順に加え、毎日の巡回検査が不十分な場合、ポンプは無負荷運転になります。
空運転による損傷は突然発生するものではありません。明らかな早期警告信号は、初期故障段階で現れます。タイムリーな対応により、重大なシャットダウン損失を回避できます。
コンポーネント間の乾燥摩擦によって発生する鋭い金属音で、通常の動作時の滑らかなノイズとは区別できます。
不安定な油圧状態とローターの不均衡により、機器全体の振動の周波数と振幅が大幅に増加します。
ポンプ本体、シールエンド、ベアリング位置の温度が急激に上昇します。
ポンプは正常に動作しますが、吐出流量と出力圧力は常に低く不安定です。
機械的動作条件が乱れると、モーターの動作電流が不安定に上昇および下降します。
ポンプキャビティへの繰り返しの空気吸入は、吐出液体の不連続で不均一な噴射につながります。

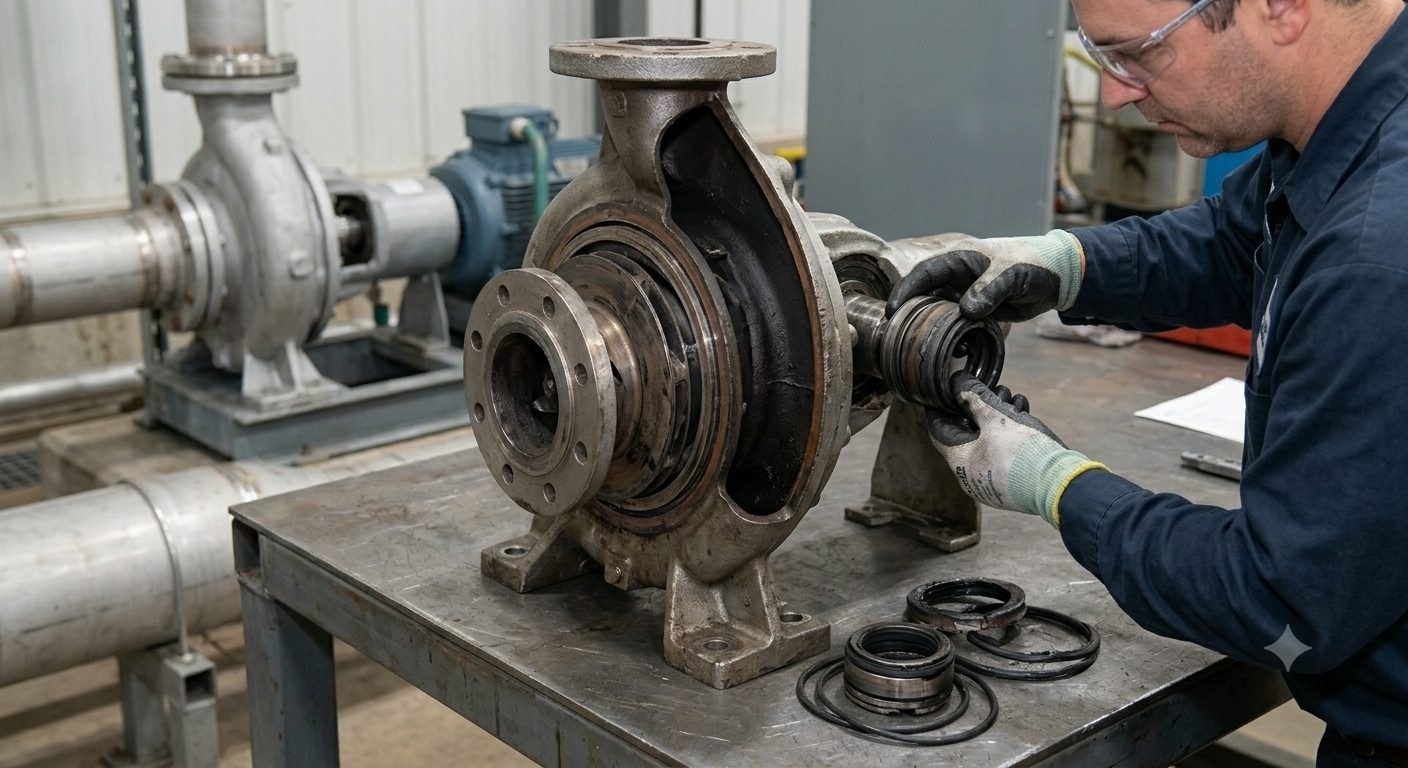

空運転の症状が検出されたら、直ちにポンプを停止してください。急激な温度差が高温の金属部品に亀裂や変形を引き起こす可能性があるため、冷水をスプレーしたり、液体を直接加えたりすることは禁止されています。メカニカル シール、ベアリング、インペラに損傷がないか検査する前に、機器が自然に冷えるまで待ってください。欠陥のある部品を交換し、不十分な液面、パイプラインの空気漏れや詰まりなどの問題のトラブルシューティングを行い、ポンプを再起動する前に通常の動作状態を確認します。
標準化された操作とインテリジェントな監視からなる二重保護を採用し、発生源での空運転リスクを排除します。
始動プロトコルを厳密に実施します。始動前に適切な液面を確認し、入口バルブを完全に開き、フィルタースクリーンの詰まりを取り除きます。ポンプの完全な呼び水と徹底的な通気を行って、不規則な起動と停止の実行を禁止します。
液面センサー、フロースイッチ、圧力センサーを設置して、動作状況をリアルタイムに監視します。この装置は自動的にアラームをトリガーし、液体の遮断、流量ゼロ、または異常な圧力時にシャットダウンすることができ、遠心ポンプに全方位の安定した動作保護を提供します。
遠心ポンプの空運転は、制御可能で予防可能な高リスクの運転状態です。その主な危険は、摩擦による熱の蓄積、不安定な油圧性能、媒体不足によるコンポーネントの変形に起因します。空運転障害のほとんどは、操作上の過失やシステムの異常な状態によって発生します。標準化された始動手順の厳守、定期的なパイプライン巡回検査、インテリジェント監視保護装置の設置により、空運転リスクを完全に排除できます。
