API PLAN 53B フラッシュ プランは、高圧、有毒、可燃性媒体を使用する作業条件下で漏れのないシールを実現する主流のバリア流体循環および加圧システムであり、API 682 業界標準に厳密に準拠しています。多くのポンプ メーカーと運用保守エンジニアは、プラン 53A、53B、および 53C の加圧ロジックを区別できません。この文書では、API PLAN 53B フラッシュ プランの動作原理を完全に説明します。

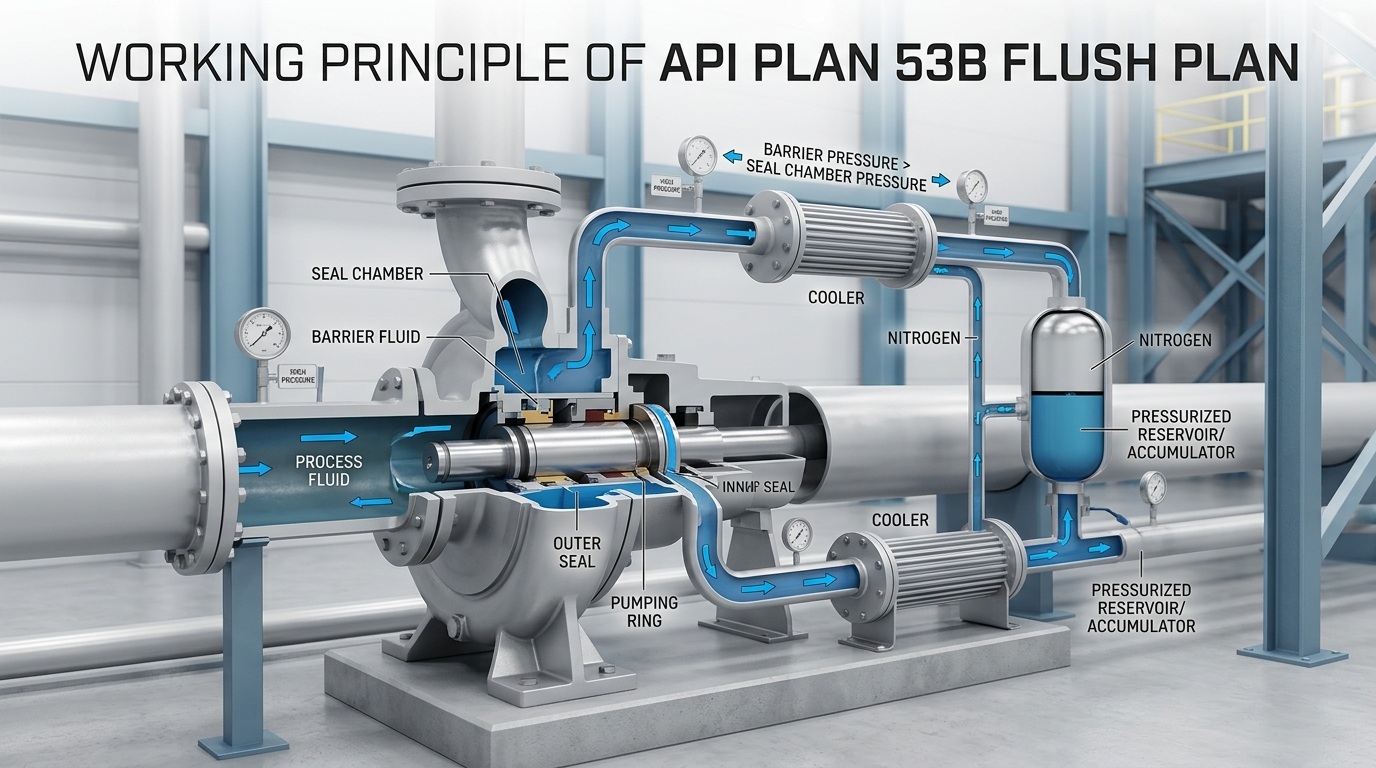

機器の起動、停止、および操作のサイクル全体と組み合わせると、API PLAN 53B フラッシュ プランの動作原理は、圧力確立、循環冷却、漏れ補償および監視の 3 つの中核段階に正確に分割できます。プロセス全体は閉ループで自動的に動作し、優れた安定性を備えています。
システムを起動する前に、アキュムレータの専用充填ポートを介して不活性ガスをブラダー ガス チャンバーに事前充填し、システム圧力の校正を完了します。信頼性の高い圧力バリアを形成するために、バリア流体の全圧力はポンプシールチャンバー内のプロセス媒体の圧力よりも 2 ～ 6 kg/cm2 高くなるように厳密に制御されます。ブラダーの弾性緩衝特性を利用して、システムはバリア流体のわずかな損失でも短時間安定した圧力を維持することができ、突然の圧力低下によるシールの破損を防ぎ、機器の起動と操作に対する強固な安全基盤を築きます。
ポンプが始動すると、内蔵のポンプリングがバリア流体を循環させます。低温高圧のバリア流体は、熱を運びながらシール摩擦ペアを潤滑します。加熱されたバリア流体は冷却のために熱交換器を通って流れ、その後シール チャンバーに戻って閉ループを形成します。この制御可能な温度と圧力環境により、シール面の高温摩耗、空焼き、コーキングが効果的に防止され、メカニカル シールの耐用年数が大幅に延長されます。
装置の通常の動作中、少量のバリア流体が内側シール面を通ってプロセス媒体側に浸透するため、必然的にわずかなバリア流体の損失が発生しますが、これは通常の現象です。このとき、アキュムレーターブラダー内の高圧窒素は圧力差によって自動的に膨張し、液体チャンバー内のバリア流体を押し出して循環回路に補充します。これにより、流体の損失が補われ、手動介入なしでリアルタイムでシステム圧力が安定します。
シールの摩耗が激しくなったり、パイプラインにわずかな漏れが発生したりすると、バリア流体の過度の損失によってシステム圧力が設定閾値以下に低下し、一致した圧力スイッチが自動的にアラームをトリガーします。運用および保守担当者は、流体補充ポートを通じて清潔で互換性のあるバリア流体を補充することで、システムの定格圧力を迅速に回復し、装置の継続的かつ安全な運用を確保できます。
53Bシステムを長期間安定して運用するには、標準化された運用と保守が不可欠です。日々の業務においては、次のような重要なポイントに重点を置く必要があります。
つまり、API PLAN 53B フラッシュ プランの核心は、循環冷却と補償のための 3 段階閉ループ システムと組み合わせたブラダー アキュムレータによる独立した圧力安定化にあります。予圧による圧力バリアの確立、ポンピングリングによる強制冷却の実施、アキュムレータによる自動圧力補償と安定化を実現することで、ダブルメカニカルシールを完全に保護します。
メカニカル シール フラッシュ プランの業界知識と選択スキルの詳細については、テフィコ石油・化学産業、石炭化学産業、ファインケミカル産業などの産業用流体機器分野に深く携わっています。私たちは、ポンプ、バルブ、シールのエンジニアリング選択の経験だけでなく、専門的かつ実践的な技術を共有することに重点を置き、エンジニアリングおよび技術担当者が実際の作業条件に最適なソリューションを選択できるように支援します。
