メカニカル シールは、次のような流体取り扱い機器の中核となるシール部品です。遠心ポンプ、反応合成ケトル、ターボコンプレッサー、水中モーターなど、漏れのない安定した機器の動作を保証します。それにもかかわらず、それらの性能と耐用年数は、製品自体だけでなく、選択の適合性、取り付けの精度、および運用保守の実践にも大きく依存します。業界統計によれば、シールの漏れ、早期故障、頻繁な交換の問題の 80% 以上が、不適切な選択、標準外の取り付けまたは操作上のエラーに起因していることが示されています。業界標準と現場での実践経験を組み合わせることで、テフィコ正確なタイプの選択と設置の精度管理に対処し、より信頼性が高く効率的な機器の動作を実現します。

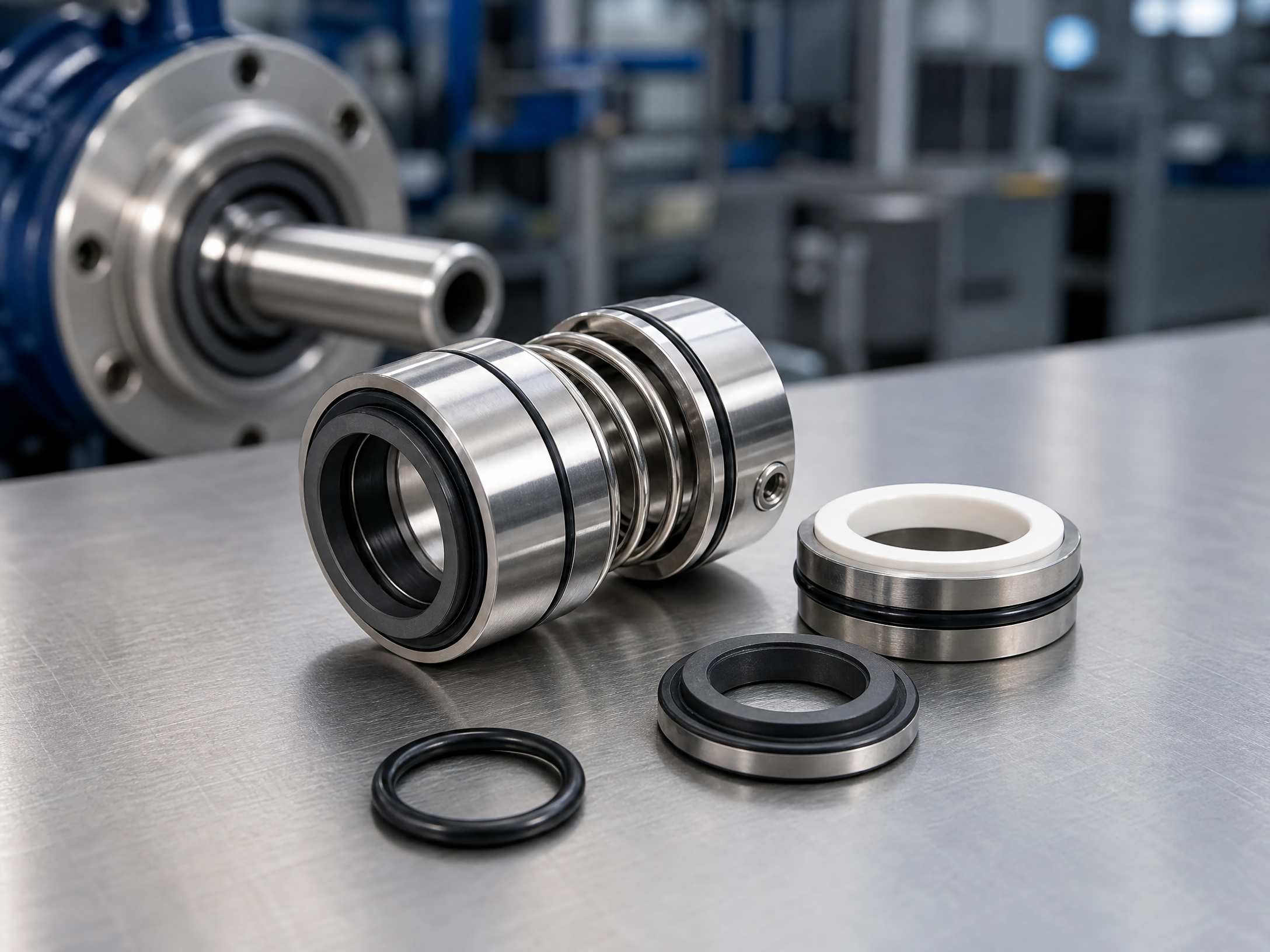

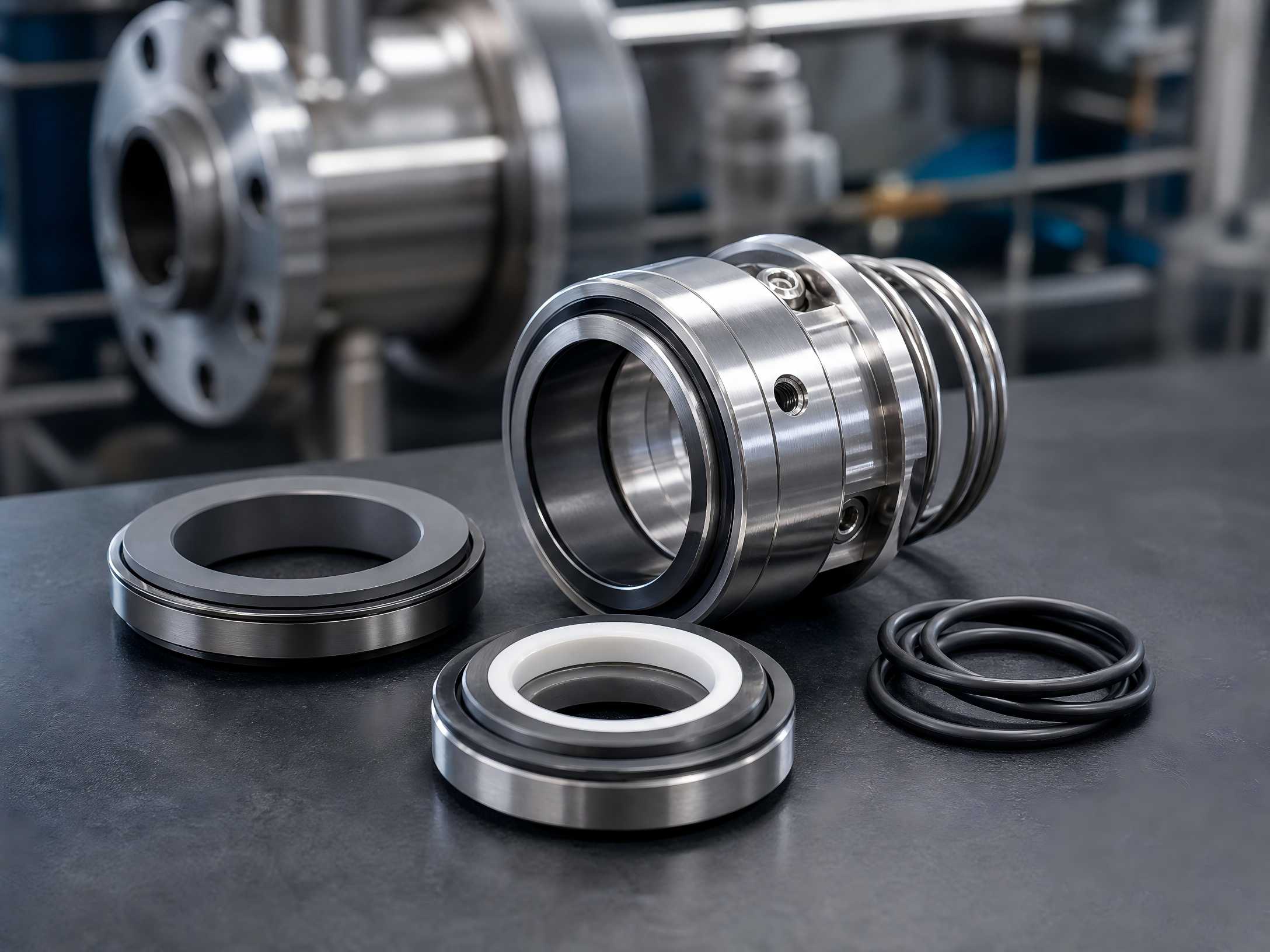

機器の精密コアコンポーネントであるメカニカルシールは、回転固定リング端面、弾性要素、補助シール構造によって強固なバリアを形成し、内部媒体の漏れを遮断し、外部の塵や不純物の機器への侵入を防ぎます。メカニカルシールを適切に選択して適用することで、機器の浸出問題を効果的に解決し、計画外のダウンタイムを削減し、運用保守コストを大幅に削減し、腐食性、可燃性、爆発性の媒体の漏洩に起因する安全性と環境上のリスクを回避できます。
逆に、選択の誤りやモデルの不一致は、シール端面の急速な摩耗、ゴム部品の老化や亀裂、シールの破損による漏れを直接引き起こし、完全な産業機器の動作安定性を著しく損ないます。
さまざまな産業シナリオに合わせて、さまざまな使用条件や媒体特性に合わせた多様な専用メカニカルシール タイプが用意されています。選択する前に、その適用範囲を明確にする必要があります。
メカニカルシールを正しく選択するには、シール室の圧力、中間温度、動作回転速度、流体特性、設置スペースという 5 つの重要なパラメータに対して構造と材料が適合するかどうかが決まります。標準的な選択原則を以下に示します。
1. シール室圧力によるシール構造の決定
圧力はシール構造を支配する中心的な要素を構成します。シンプルな構造とコスト効率の高いパフォーマンスを備えた非バランスメカニカルシールは、低圧および大気圧条件に適用でき、一般的なシール要件を満たします。中～高圧条件や圧力変動の激しい作業条件では、バランスの取れたメカニカルシールを採用する必要があります。これらは、端面の比圧力を効果的に低減し、摩擦加熱を軽減し、シール端面の高圧分離に起因する漏れを防ぎます。シール要件に応じて、シングルエンドまたはダブルエンドのシール構造を選択できます。二重層保護を実現するには、高リスク媒体には両端シールが推奨されます。
2. 使用回転数によりシールの種類を決定します。
装置の作動線速度に応じて回転式シールと固定式シールが区別されます。高速作業条件では、端面の摩擦損失を最小限に抑え、高速動作に適応し、高速乾式研削による急速なシール損傷を回避するために、流体力学的非接触メカニカルシールが優先されます。低速および定常状態の装置には、従来の接触型シールで十分です。
3. 材料と補助システムを媒体の温度と特性に適合させる
媒体の腐食性、磨耗性、熱特性は、摩擦対材料と補助シール O リング材料に直接影響します。対応する保護システムも装備する必要があります。
4. 設置スペースに応じてスプリングとアセンブリの構成を決定します
シール室の有効設置スペースに応じてシングルスプリング、マルチスプリング、ウェーブスプリングの構造を柔軟に選択し、シールの内貼りと外付けを区別します。マルチスプリングの内部取り付けシールは標準チャンバーに適合します。設置適合性と弾性補償性能を保証するために、コンパクトな限られたスペースにはシングルスプリングまたはウェーブスプリングシールが推奨されます。
1. 片端メカニカルシール
非腐食性、無塵、常温、大気圧条件下で浄水ポンプ、循環ポンプ、一般工業用水ポンプに使用可能です。シンプルな構造、便利なメンテナンス、低コストを特徴とするこの製品は、汎用の作業環境における主要なオプションです。
2. 両端メカニカルシール
化学ポンプ、製薬ポンプ、および可燃性、爆発性、有毒、腐食性の強い媒体を含む作業条件に適しています。二重層のシール保護により、バリア流体注入がゼロ漏れを達成し、非常に高い安全性を実現します。
3. メタルベローズメカニカルシール
従来の O リング構造を採用していないため、高温による経年劣化が完全に排除されます。高温の熱油、熱伝導オイルポンプ、振動の激しい機器に適応し、優れた耐熱性、耐疲労性、長寿命を実現します。
4. カートリッジメカニカルシール
一体型ユニットとして事前に組み立てられているため、複雑な試運転が不要になり、手動による取り付けエラーが回避されます。ほとんどの作業条件に適しており、低い故障率と最小限のメンテナンスが要求される生産シナリオに対応します。
適切に適合したものを選択したとしても、機器の精度が標準を下回っていると、シール不良が発生する可能性があります。コア機器の精度パラメータは設置前に検証し、建設前に業界仕様に準拠する必要があります。
1. インストール前の検証
まず、シールのモデルと仕様が装置の動作条件に完全に一致していることを確認します。一般組立図と照らし合わせて、すべてのコンポーネントの完全性と損傷がないかをチェックします。コイルスプリング駆動のシールの場合、逆組みによる故障を防ぐため、軸の回転方向に応じてスプリングの向きを左右に区別してください。
2. 取り付け前の清掃と前処理
シャフト スリーブ、シール チャンバー、グランド カバー、その他のコンポーネントを徹底的に洗浄して、バリ、錆、不純物を除去し、異物のないきれいな部品を保証します。サウンドベアリングの動作を検査します。通常の作業条件では、摩擦を軽減するためにシャフトの取り付け位置に潤滑剤の薄い層を塗布します。ゴムリングが石油製品と適合しない条件では、潤滑に石鹸水が使用される場合があります。回転防止ピンのないフローティングマウント固定リングは、油を塗布せずに乾燥状態で取り付ける必要があります。
3. 正式なインストール操作
製品マニュアルに従って設置寸法を厳密に管理してください。端面衝撃による損傷を避けるために、最初に固定リングとグランド カバーをシャフトに取り付けてから、回転リング アセンブリを取り付けます。スプリングシートとドライブシートの止めネジを均等にずらして締めます。グランドカバーをロックする前に、補償リングを手動で押し引きして軸圧縮テストを実行します。リリース時に詰まりのない自動スプリングバックが発生すると、資格が確認されます。最後にすべてのボルトを均等に締めます。
正しいメカニカル シールを選択するには、パラメータのマッチング、材料の適合性、正確な取り付け、および標準化された操作を体系的に行う必要があります。カスタム調達、技術文書、サンプル、見積書、または大量注文の提案が必要な場合は、お気軽にお問い合わせください。テフィコチーム。お客様の使用状況に合わせた適切なメカニカルシール製品をご提案し、効率的で安定した生産をサポートします。
