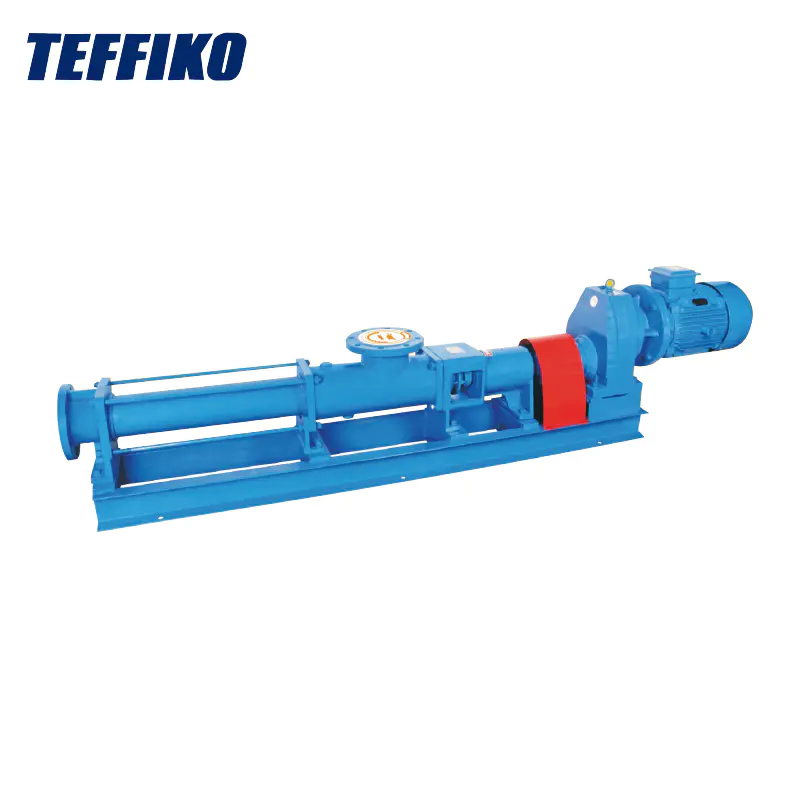

一般型シングルスクリューポンプ

Model:TPG

一般的なタイプのシングルスクリューポンプは、強力な産業輸送ツールです。それらのユニークな構造により、多様な労働条件での適用が可能になります。彼らは、粘度、粒子 - 積み上げ、および腐食性の媒体を高く伝えることができます。これらのポンプは、安定した流量、柔軟な調整、低エネルギー消費を提供し、設置と操作が簡単です。彼らは、化学工学、下水処理、食品加工などの産業における輸送の問題に効果的に対処しており、コスト（削減と効率性）に理想的な選択肢となっています。

お問い合わせを送信

製品説明

テフィケの一般的なタイプのシングルスクリューポンプは、次の労働条件に適しています。

●高粘度の輸送：媒体の粘度は、ポンプのサイズに応じて、20,000〜200,000 MPa・sの範囲です。

●固体粒子または繊維を含む培地の輸送：最大粒子サイズは16 mmで、最長繊維の長さは100 mmです。ソリッド位相含有量は一般に40％であり、メディア内の固体が粉末の形である場合、60％以下に達する可能性があります。

●連続的で安定した輸送：往復ポンプのような周期的な圧力変動はありません。

●低い - 攪拌輸送：メディアの固有の構造に損傷を与えません。

●低い騒音要件を満たす。

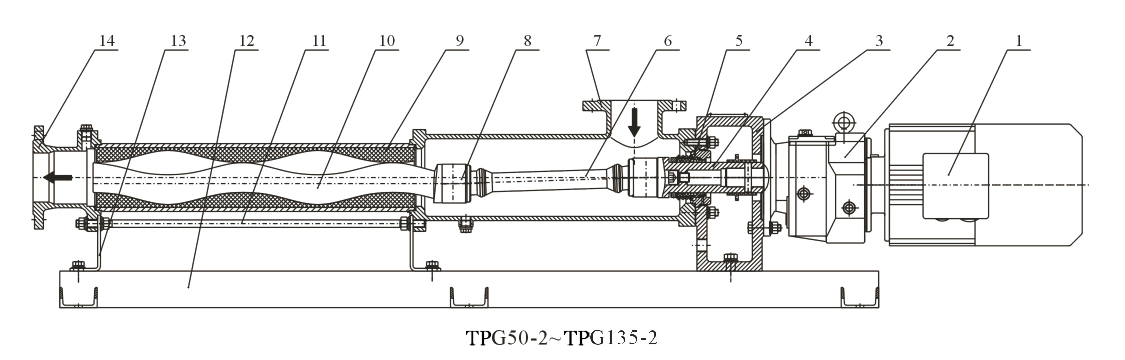

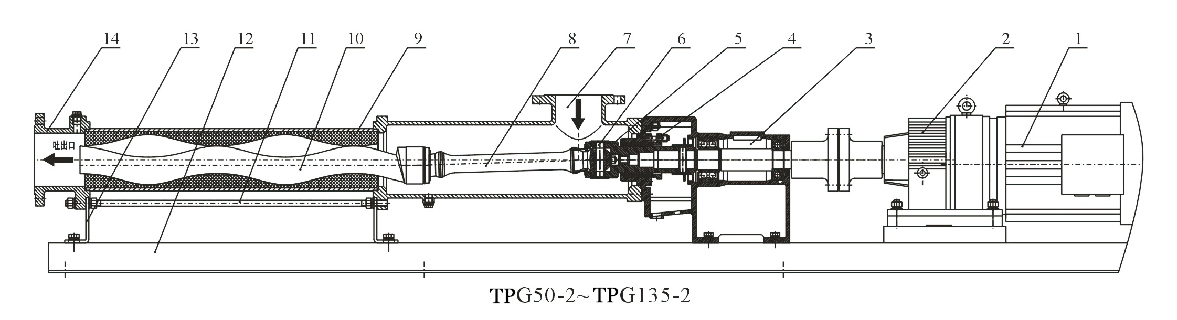

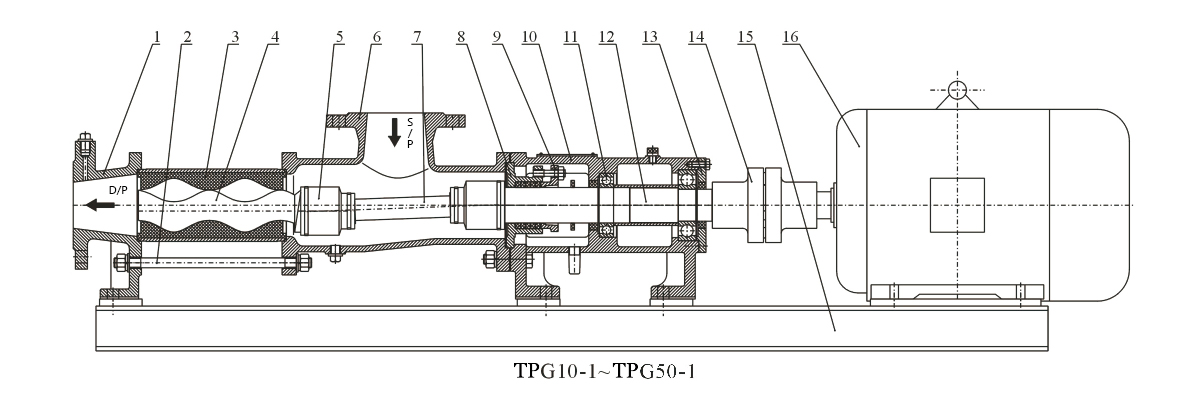

単一のネジポンプの構造図

1.充電ボディ2.装備ロッド3. stator 4.スクリューシャフト5.ユニバーサルジョイントアセンブリ6.フィードボディ7.接続シャフト8.シールシート9.パッキンググランド10.ベアリングハウジング11.ドライブシャフト13.ベアリングカバー14.ベース16.モーター

1.モーター2.ギアボックス3.ベアリングフレームコンポーネント4.パッキングシールコンポーネント5.拡張シャフト6.ユニバーサルジョイントコンポーネント7.サンションチャンバー8.接続ロッド9.ステーター10.ロット10.tie Rod 12.ベース13.Support Feet

1.モーター2.ギアボックス3.-ディレクト接続サポート4.拡張シャフト5.メカニカルシールアセンブリ6.接続ロッド7.サニージョイントアセンブリ9.ステーター10.ローター11.tieロッド12.ベース13.Support Feet

アプリケーションフィールド

●環境保護分野：産業および家庭の下水、およびスラッジ - 固体粒子と短い繊維を含む乱流水を含むスラッジの輸送に適しています。

●造船業界：船の底洗浄および油などの輸送メディアに使用 - 水混合物、オイルスラッジ、油性下水。

●石油産業：原油、オイル - 水混合物、および炭化されたメタン - 水混合物を輸送します。

●医薬品および毎日の化学産業：さまざまな粘性スラリー、エマルジョン、軟膏 - タイプ化粧品を伝えることができます。

●食品缶詰業界：粘性澱粉、食用油、蜂蜜、ジャム、クリームを輸送できます。

●醸造業界：発酵粘性スラリー、厚い蒸留器の穀物、食品の残留物、さまざまな固体しこりを含む粘液液の輸送に適しています。

●建設業界：セメントモルタル、ライムモルタル、コーティングなどのペースト状の物質の散布と輸送に使用されます。

●鉱業：地下水とスラリーを排出 - 地雷に固体粒子を含む下水。

●化学産業：らせんポンプは、さまざまな懸濁液、オイル、コロイドのスラリー、接着剤を輸送します。

●印刷と紙 - 産業の製造：壁紙用の粘度インクとPVCプラスチックペーストを伝えることができます。

●工業用ボイラーと発電所：スパイラルポンプは、石炭の輸送に使用されます - 水のスラリー。

パフォーマンスパラメーターテーブル

6極モーターを備えたTPGタイプポンプの選択（低電圧第1段階スラッジインレットポンプ）

いいえ	ポンプモデル	フローm³/h	圧力MPa	定格速度rpm	モーターパワーKW	nlet直径mm	アウトレット口径mm	関数
1	TPG10-1-V	0.1	0.6	960	0.55	25	25	PAMを輸送します
2	TPG13-1-V	0.4	0.6	960	0.55	25	25	PAMを輸送します
3	TPG15-1-V	0.6	0.6	960	0.75	25	25	PAMを輸送します
4	TPG20-1-V	0.8	0.6	960	0.75	25	25	PAMを輸送します
5	TPG25-1-V	2	0.6	960	1.5	32	25	輸送スラッジ
6	TPG30-1-V	5	0.6	960	2.2	50	40	輸送スラッジ
7	TPG35-1-V	8	0.6	960	3	65	50	輸送スラッジ
8	TPG40-1-V	12	0.6	960	4	80	65	輸送スラッジ
9	TPG50-1-V	20	0.6	960	5.5	100	80	輸送スラッジ
10	TPG60-1-V	30	0.6	960	11	125	100	輸送スラッジ

8極モーターを備えたTPGタイプポンプの選択（低電圧第1段階スラッジインレットポンプ）

いいえ	ポンプモデル	フローm³/h	圧力MPa	定格速度rpm	モーターパワーKW	入口直径mm	アウトレット口径mm	関数
1	TPG10-1-V	0.08	0.6	720	0.55	25	25	PAMを輸送します
2	TPG13-1-V	0.3	0.6	720	0.55	25	25	PAMを輸送します
3	TPG15-1-V	0.45	0.6	720	0.55	25	25	PAMを輸送します
4	TPG20-1-V	0.6	0.6	720	0.55	25	25	PAMを輸送します
5	TPG25-1-V	1.5	0.6	720	1.1	32	25	輸送スラッジ
6	TPG30-1-V	4	0.6	720	2.2	50	40	輸送スラッジ
7	TPG35-1-V	6	0.6	720	2.2	65	50	輸送スラッジ
8	TPG40-1-V	9	0.6	720	3	80	65	輸送スラッジ
9	TPG50-1-V	15	0.6	720	4	100	80	輸送スラッジ
10	TPG60-1-V	25	0.6	720	7.5	125	100	輸送スラッジ
11	TPG70-1-V	40	0.6	720	11	150	125	輸送スラッジ
12	TPG85-1-V	50	0.6	720	15	150	150	輸送スラッジ

6極モーターを備えたTPGタイプポンプの選択（低電圧2段階スラッジインレットポンプ）

いいえ	ポンプモード	フローm³/h	圧力MPa	定格速度rpm	モーターパワーKW	nlet直径mm	アウトレット口径mm	関数
1	TPG10-2-V	0.1	1.2	960	0.55	25	25	PAMを輸送します
2	TPG13-2-V	0.4	1.2	960	1.1	25	25	PAMを輸送します
3	TPG15-2-V	0.6	1.2	960	1.1	25	25	PAMを輸送します
4	TPG20-2-V	0.8	1.2	960	1.5	25	25	PAMを輸送します
5	TPG25-2-V	2	1.2	960	2.2	32	25	輸送スラッジ
6	TPG30-2-V	5	1.2	960	3	50	40	輸送スラッジ
7	TPG35-2-V	8	1.2	960	4	65	50	輸送スラッジ
8	TPG40-2-V	12	1.2	960	5.5	80	65	輸送スラッジ
9	TPG50-2-V	20	1.2	960	7.5	100	80	輸送スラッジ
10	TPG60-2-V	30	1.2	960	15	125	100	輸送スラッジ

8極モーターを備えたTPGタイプポンプの選択（低電圧2段階スラッジインレットポンプ）

いいえ。	ポンプモデル	フローm³/h	圧力MPa	定格速度rpm	モーターパワーKW	入口直径mm	アウトレット口径mm	関数
1	TPG10-2-V	0.08	1.2	720	0.55	25	25	PAMを輸送します
2	TPG13-2-V	0.3	1.2	720	0.75	25	25	PAMを輸送します
3	TPG15-2-V	0.45	1.2	720	1.1	25	25	PAMを輸送します
4	TPG20-2-V	0.6	1.2	720	1.1	25	25	PAMを輸送します
5	TPG25-2-V	1.5	1.2	720	1.5	32	25	輸送スラッジ
6	TPG30-2-V	4	1.2	720	2.2	50	40	輸送スラッジ
7	TPG35-2-V	6	1.2	720	3	65	50	輸送スラッジ
8	TPG40-2-V	9	1.2	720	4	80	65	輸送スラッジ
9	TPG50-2-V	15	1.2	720	7.5	100	80	輸送スラッジ
10	TPG60-2-V	25	1.2	720	11	125	100	輸送スラッジ
11	TPG70-2-V	40	1.2	720	18.5	150	125	輸送スラッジ

6極モーターを備えたTPGタイプポンプの選択（高電圧2段階スラッジインレットポンプ）

いいえ。	ポンプモデル	フローm³/h	圧力MPa	定格速度rpm	モーターパワーKW	入口直径mm	アウトレット口径mm	関数
1	TPG10-2-V	0.1	1.2	960	0.55	25	25	PAMを輸送します
2	TPG13-2-V	0.4	1.2	960	1.1	25	25	PAMを輸送します
3	TPG15-2-V	0.6	1.2	960	1.1	25	25	PAMを輸送します
4	TPG20-2-V	0.8	1.2	960	1.5	25	25	PAMを輸送します
5	TPG25-2-V	2	1.2	960	2.2	32	25	輸送スラッジ
6	TPG30-2-V	5	1.2	960	3	50	40	Sudgeを輸送します
7	TPG35-2-V	8	1.2	960	4	65	50	輸送スラッジ
8	TPG40-2-V	12	1.2	960	5.5	80	65	輸送スラッジ
9	TPG50-2-V	20	1.2	960	7.5	100	80	輸送スラッジ
10	TPG60-2-V	30	1.2	960	15	125	100	輸送スラッジ

8極モーターを備えたTPGタイプポンプの選択（高電圧第2段スラッジインレットポンプ）

いいえ	ポンプモデル	フローm³/h	圧力MPa	定格速度rpm	モーターパワーKW	入口直径mm	アウトレット口径mm	関数
1	TPG10-2-V	0.08	1.2	720	0.55	25	25	PAMを輸送します
2	TPG13-2-V	0.3	1.2	720	0.75	25	25	PAMを輸送します
3	TPG15-2-V	0.45	1.2	720	1.1	25	25	PAMを輸送します
4	TPG20-2-V	0.6	1.2	720	1.1	25	25	輸送スラッジ
5	TPG25-2-V	1.5	1.2	720	1.5	32	25	輸送スラッジ
6	TPG30-2-V	4	1.2	720	2.2	50	40	輸送スラッジ
7	TPG35-2-V	6	1.2	720	3	65	50	輸送スラッジ
8	TPG40-2-V	9	1.2	720	4	80	65	輸送スラッジ
9	TPG50-2-V	15	1.2	720	7.5	100	80	輸送スラッジ
10	TPG60-2-V	25	1.2	720	11	125	100	輸送スラッジ
11	TPG70-2-V	40	1.2	720	18.5	150	125	輸送スラッジ
