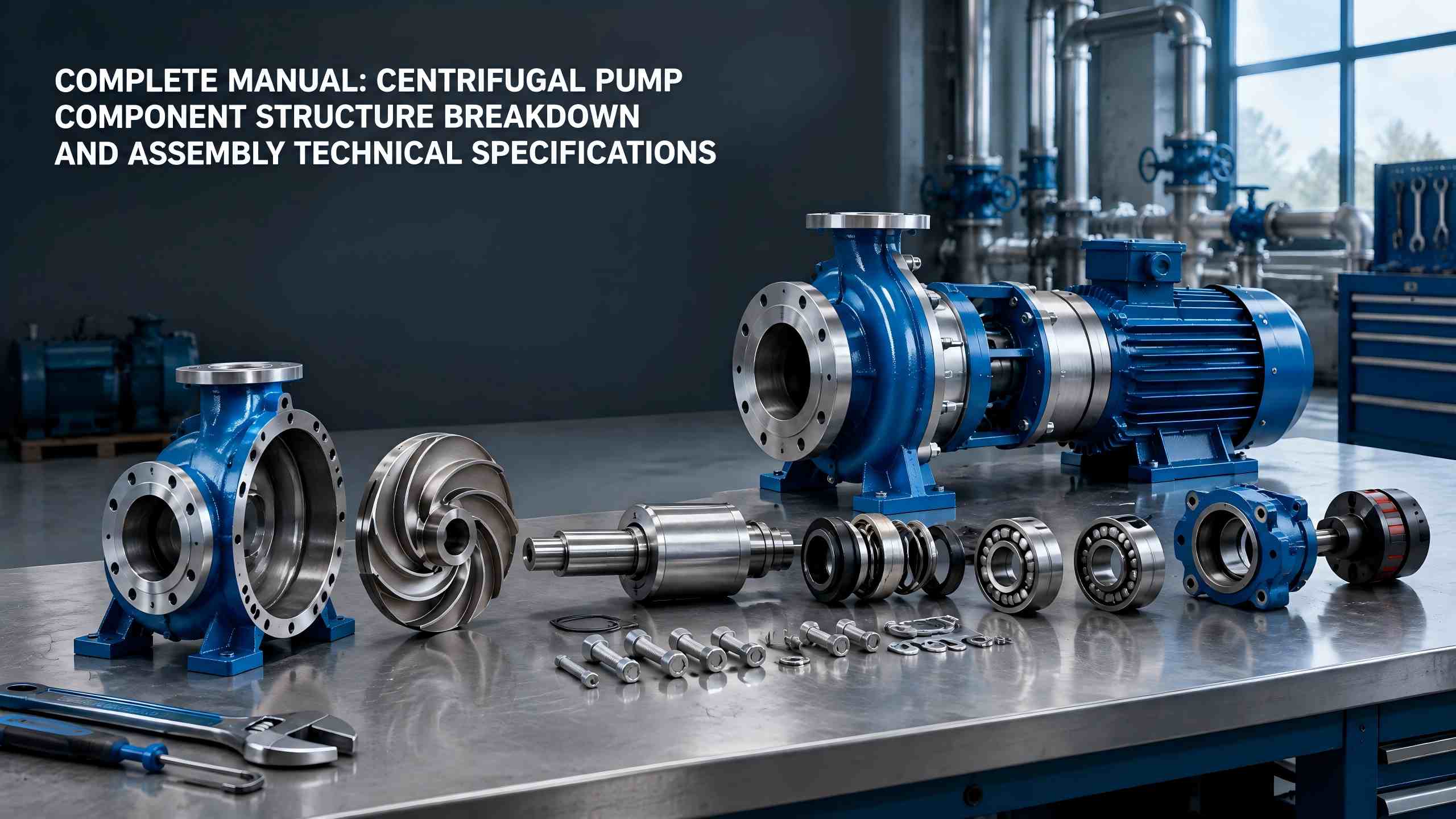

渦巻ポンプ工業用水の給排水、空調設備、薬液輸送、都市水道などの分野で広く使用されています。この文書は、コアコンポーネント、シール保護アセンブリ、補助アクセサリの構造と機能を包括的に説明します。テフィコ遠心ポンプ。また、ユーザーが機器の故障率を発生源から減らすのに役立つ、完全な組み立て前の準備、標準手順、および技術要件も提供します。
シーリングと保護アセンブリは、ウォーター ポンプの気密性、動作の安定性、耐用年数を決定します。主にシール要素、軸受、軸受箱などの部品であり、水漏れ、異音、振動、焼き付き故障などを防止する重要な部品です。
遠心ポンプの一般的なシール構造は、メカニカル シールとパッキン シールの 2 つのカテゴリに分類されます。メカニカルシールは、回転リング、固定リング、スプリング、シールリングで構成されています。その端面は正確にフィットし、ほぼゼロの漏れ性能を実現し、耐摩耗性と耐高温性を備えているため、高圧および高速の産業用動作条件に適しています。
パッキンシールはグラファイトとPTFEの柔軟なフィラーをシールに採用しています。構造が簡単でメンテナンスが容易でコストが安いため、主に民生用給水ポンプや小型低圧渦巻ポンプに使用されています。欠点は、運転中にわずかに水が浸入するため、定期的な締め付けやパッキンの交換が必要になることです。
ベアリングはポンプ シャフトの高速回転をサポートし、機械的摩擦抵抗を低減し、オフセットやジッターのないスムーズなシャフト動作を保証します。ベアリングハウジングはベアリングの保護ケースとして機能します。内部に潤滑油とグリースを蓄え、軸受の継続的な潤滑と放熱を行い、軸受の空研削による過熱、焼き付き、焼き付きを防ぎます。
補助アセンブリは流体の仕事を直接実行しませんが、完全な機器の安全で安定した標準的な動作を保証し、完全な遠心ポンプ システムの不可欠な部分を構成します。
遠心ポンプの組み立て品質は、動作性能と耐用年数に直接影響します。誤った組み立て、部品の欠落、および不適合な組み立てを避けるために、正式な組み立ての前に標準化された準備を完了する必要があります。
遠心ポンプはモデルによって構造や組み立て順序が若干異なります。最も幅広い用途に使用される IS タイプのバックプルアウト遠心ポンプは、業界共通の標準組立手順を採用しています。具体的な手順は次のとおりです。
1. ベアリングアセンブリを組み立てます。ベアリングをポンプシャフトの指定された位置に正確に取り付け、ベアリングが完全に装着され、柔軟に回転することを確認します。
2. ポンプシャフトアセンブリの組み立て：ベアリングを組み立てたポンプシャフトをポンプケーシング全体に取り付け、詰まりがなくスムーズに回転します。
3. ポンプ ケーシングとフレームを固定します。ポンプ ケーシング全体を装置フレームに取り付けて固定します。ポンプ本体が水平でしっかりしており、ぐらつきがないことを確認します。
4. ポンプ カバーとインペラを取り付けます。ポンプ カバーをポンプ シャフトの位置にあらかじめ取り付けてから、インペラを固定して、インペラのしっかりした取り付けと均一なクリアランスを保証します。
5. ユニット全体を一体化して固定します。ポンプ カバーとポンプ ケーシングを正確に突き合わせてロックし、ポンプ本体全体を装置ベースに固定します。
6. 外観仕上げ: ユニット全体の破片や汚れを取り除き、外観の完全性を検査し、全体の整頓作業を終了します。
7. カップリングの調整と校正: モーターとポンプ本体のカップリングを完全に取り付け、同軸度補正を実行して伝達精度を確保します。
機器の適切な動作を確保するには、組み立て完了時に技術基準に従って厳格な検査と受け入れを実施する必要があります。主な合格基準は以下のとおりです。
遠心ポンプのコンポーネントは、機器の動作の基礎を築きます。インペラ、ポンプケーシング、ポンプシャフト、シールエレメント、ベアリング、その他の部品がそれぞれの機能を果たし、相互に連携してポンプの性能と寿命を決定します。一方、標準化された組み立て前の準備、準拠した組み立て順序、および厳格な組み立て受け入れ基準は、機器の故障を回避し、運用効率を高め、機器の耐用年数を延ばすための鍵となります。コンポーネントの構造と組み立て技術を習得するテフィコ遠心ポンプは、機器の運用保守、設置試運転、および障害のトラブルシューティングに不可欠な基礎として機能します。
さらに詳しく知るにはテフィコ遠心ポンプ部品については、この記事を参照してください。
