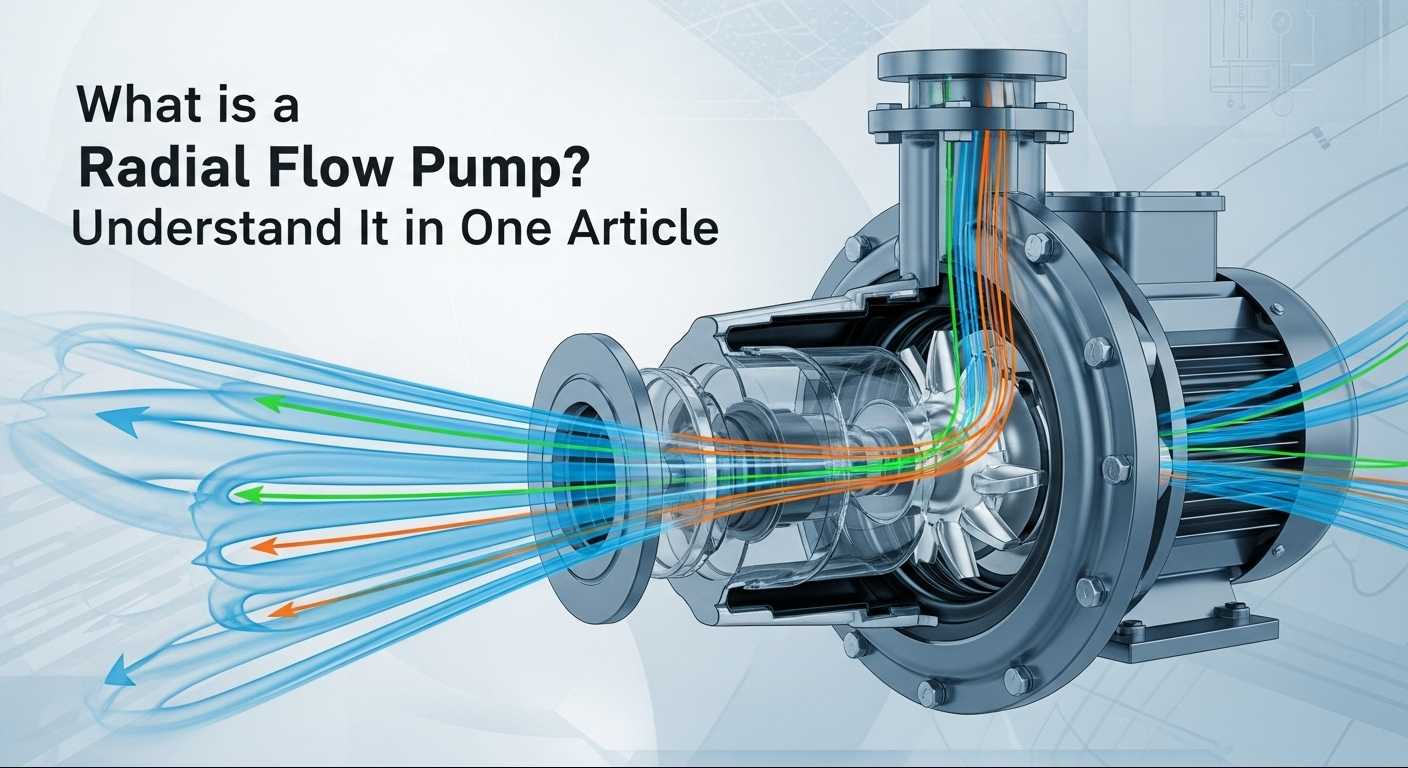

ラジアルフローポンプ流体に遠心力を加えて流体をポンプシャフトに対して垂直に動かすことによって動作します。流体の外側への流れを加速する湾曲したインペラブレードを特徴とするこれらのポンプは、高圧作業条件に最適です。しかし、多くのユーザーは選択と操作の際に混乱に遭遇します。ラジアルフローポンプとは正確には何ですか?どのように機能するのでしょうか?特定の作業条件に適したモデルを選択するにはどうすればよいですか?パラメータ計算の実際的な公式は何ですか?過負荷障害をどのように処理するか?この記事では、核となるロジックから実践的なスキルまで、ラジアル フロー ポンプに関する重要な知識を平易な言葉で説明し、すぐに使い始めるのに役立ちます。
ラジアルフローポンプの核心は遠心力によって行われる仕事にあり、これが軸流ポンプや斜流ポンプとの基本的な違いです。流体はポンプシャフトに対して平行や斜めではなく垂直に（つまり「ラジアル」に）動きます。
簡単に言うと、モーターは羽根車を高速で回転させます。流体は羽根車とともに回転することで遠心力が発生し、羽根車の中心から端に向かって飛び散り、運動エネルギーが増大します。その後、流体はボリュートに入り、そこで流速が低下し、運動エネルギーが圧力エネルギーに変換され、加圧輸送が実現します。
ラジアルフローポンプの世界的ブランドにはそれぞれの利点があり、作業条件や予算に応じて柔軟に選択できます。輸入ブランドでは、ヨーロッパの老舗ブランドであるグルンドフォス（デンマーク）は、高効率、低騒音、強力な耐久性で有名であり、長期安定運転が必要な主要なシナリオに適しています。 WILO (ドイツ) は、ドイツの精密な品質を備えたコスト効率の良さが際立っており、予算は限られているが安定性を求める人にとって優れた選択肢となっています。特に、イタリアの新興ブランドである Teffiko は、イタリアの精緻な機械設計の職人技を統合しており、耐食性と高圧条件への適応性に優れています。 API610などの国際規格に準拠した製品を備えており、石油化学産業などの過酷なシナリオに特に適しています。輸入品質とリーズナブルな価格を兼ね備え、性能とコストのバランスのとれた人気の製品となっています。
パラメータの計算は、選択の中核となる前提条件です。次の 3 つの実際的な公式とケースは、要件をすばやく計算するのに役立ちます。
計算式: Q = 3600 × A × v (A = πd²/4、d はパイプラインの内径、v は推奨流速 1.5 ～ 3.0m/s) ケース: パイプライン内径 0.1m、流速 2.0m/s。 A = 3.14 × 0.01/4 = 0.00785m²。 Q = 3600 × 0.00785 × 2.0 ≈ 56.5m3/h。定格流量が 60m3/h のポンプを選択してください。
式: H = H_static + H_loss (H_static は吸入ポートと吐出ポートの間の高さの差です。H_loss はパイプラインの抵抗で、H_static の 10% ～ 20% と推定されます) ケース: 高低差 30 m、複雑なパイプライン (H_loss は 20% と推定されます)。 H = 30 + 30 × 20% = 36m。定格揚程40mのポンプを選定してください。
式: P = (ρ × g × Q × H) / (1000 × η) (ρ は流体密度、g = 9.8m/s²、Q は m3/s に変換する必要があります。η はポンプ効率、推定 75%) ケース: 上水の輸送 (ρ = 1000kg/m3)、Q = 56.5m3/h (0.0157m3/s)、H = 36メートル。 P = (1000 × 9.8 × 0.0157 × 36) / (1000 × 0.75) ≈ 7.4kW。 11kW のモーターを選択します (20% のマージンを確保)。
ラジアルフローポンプの効率的な動作には、動作原理、正確な選択、パラメータ計算、および障害処理の理解が不可欠です。具体的な使用条件（媒体、圧力、流量）により総合的に判断し、必要に応じて専門技術者にご相談されることをお勧めします。ブランドの比較、設置仕様、メンテナンスサイクルについて詳しく知りたい場合は、お問い合わせください。テフィコは、1対1の技術相談と無料の労働条件適応分析を提供します。
-
