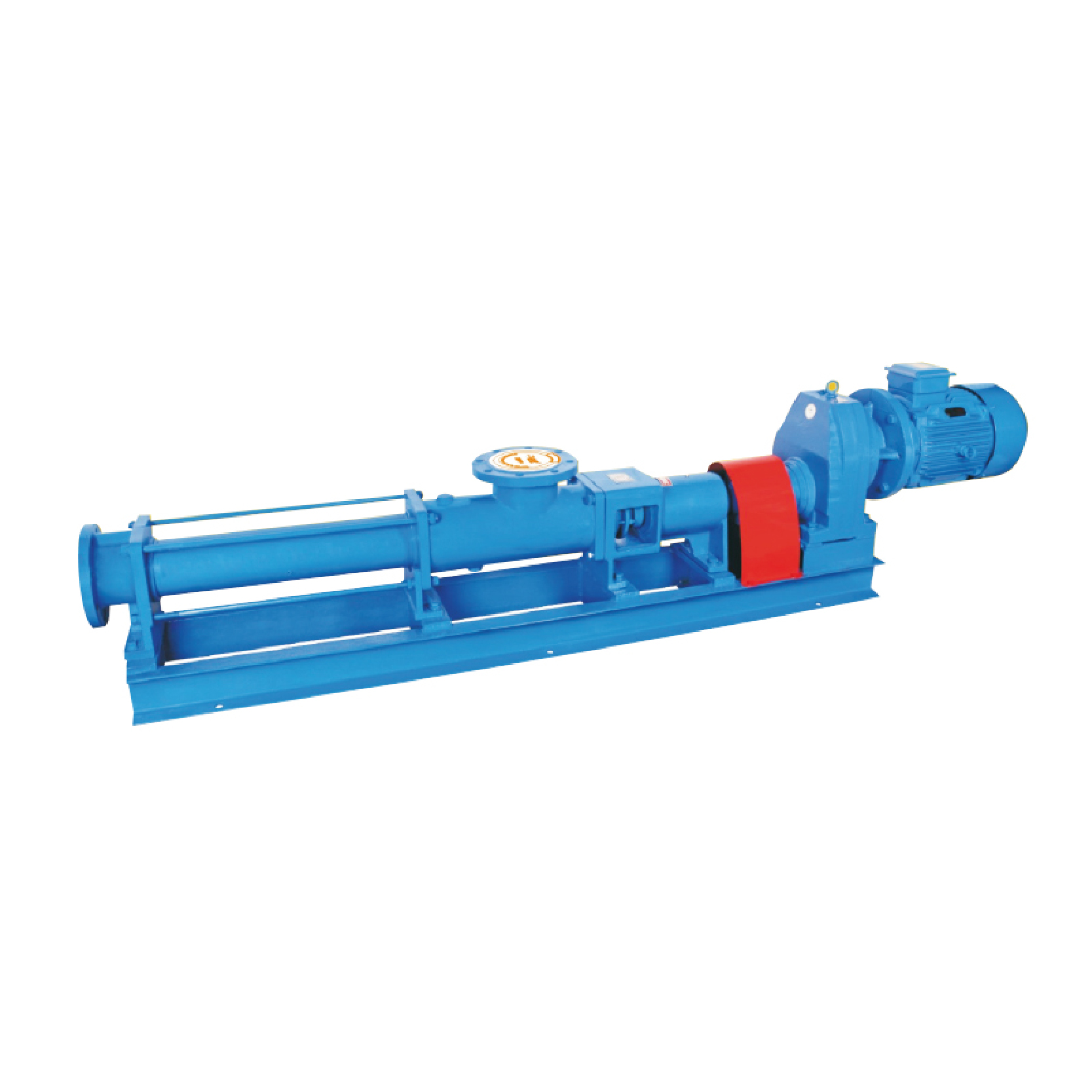

の一軸スクリューポンプステーターとローターの独自の噛み合い構造により動作します。コンパクトな構造と優れた媒体適合性により、高粘度媒体、固液混合物、気液混合物など、さまざまな複雑な媒体を安定して搬送できます。下水処理、化学工学、汚泥輸送などの産業で広く使用されています。
特殊な媒体を扱うための動作特性により、一軸スクリュー ポンプは本質的に遠心ポンプとは異なり、低い回転速度で動作する必要があります。高速動作では、媒体の搬送が不安定になり、機器の摩耗が促進されやすくなります。現在、減速機と周波数変換器は、減速と速度調整の要件を満たすために業界で一般的に採用されている 2 つのオプションです。それにもかかわらず、それらは動作原理、設置モード、動作特性、適用可能な動作条件において大きく異なります。不適切なタイプの選択は、システムの効率と運用保守コストに直接影響します。このため、Tefiko は、現場の作業条件を迅速に一致させ、正確なタイプ選択の決定を行うのに役立つように、それらの主要な違いを詳細に分析します。
減速機は、単軸スクリューポンプの低速および高トルクの動作要件に特に適合した純粋な機械式伝達装置です。主にモーターとポンプヘッドの接続位置に取り付けられます。その中心的な機能は、単にモーターの回転速度を下げるだけではなく、速度を下げながら出力トルクを増幅することです。
機械的動力保存の原理に従って、一定動力条件下では、回転速度はトルクに反比例し、回転速度が低いほどトルクは高くなります。減速機は内歯車伝動構造によりモーターの高速回転を減速し、一軸ポンプの出力を大幅に高めます。同時に、機器の負荷移動の慣性を効果的に低減し、より安定したポンプ動作を実現します。
減速機は固定値の速度調整装置です。ギア速度比が決定されると、一軸スクリューポンプの動作回転速度は固定されます。電気的な調整を必要とせず、機械的な構造により安定した伝送を実現します。
周波数コンバータは、AC モーターに適合するインテリジェントな電気制御デバイスです。減速機の機械式速度調整モードとは異なり、装置の伝達構造を変更する必要はありません。モーターの入力電圧と周波数を調整することで回転速度を柔軟に調整し、減速、速度調整、省エネ、過負荷保護などの複数の機能を統合します。
周波数変換器は可変周波数モーターの外部に取り付けられ、ポンプのトランスミッション構造とは直接接触しません。運転中は一軸ポンプの回転数を固定値の制限なく任意に調整でき、無段階変速を実現します。電圧調整、過電流、過負荷保護機能を内蔵しており、モーターの過負荷動作を効果的に防止し、ポンプセット全体を保護します。
レデューサー:一定の回転速度で動作します。設置および試運転後、回転速度は永続的に固定され、リアルタイムで調整することはできません。吐出流量や回転数を変更するには、ギアなどの機械構造を分解して交換する必要があります。動的に変化する作業条件に適応できません。しかし、機械的な伝達構造により非常に高い安定性を実現し、電気的故障のリスクがなく、動作変動もありません。
周波数変換器:無段階変速で運転します。定格回転数の範囲内で任意の速度調整に対応しており、媒体粘度や吐出量の変化に応じてリアルタイムにポンプ回転数を調整できます。高速調整の柔軟性が特徴で、変動する作業条件に適応します。ただし、その動作の安定性は、電圧、周囲温度、塵埃、湿度の影響を受けやすくなります。
これは、特殊な媒体を処理する一軸スクリュー ポンプの主要な違いを表しています。一軸スクリューポンプはスラッジ、粘性スラリー、固液混合媒体を頻繁に搬送するため、始動トルクと作動トルクに非常に高い要件が課されます。
レデューサー:低速高トルク出力という当然の利点を備えています。ギアの力によって機械的にトルクを増大させ、十分な始動パワーを提供します。高粘度で固体粒子含有量の重い負荷媒体を取り扱う場合、失速やポンプ詰まりが起こりにくく、単軸スクリューポンプの核となる動作特性に完全に適合します。
周波数変換器:低速トルクに明らかな欠点があります。極低速回転時にはモーターの発熱が激しくなり、出力トルクが急激に低下します。長時間の低速高負荷動作では、電力不足や中程度の配信パフォーマンスの低下が起こりやすくなります。高固形分や超高粘度のメディアの長期搬送には適しません。
レデューサー:省エネ機能はありません。モーターは常に最大出力周波数で動作します。オンサイトの配送需要が減少しても、ポンプは依然として全負荷で動作します。過剰な流れはバルブで絞る必要があり、その結果、かなりの電気エネルギーが無駄になります。パラメータが一定の作業条件にのみ適しています。シンプルな構造で日常メンテナンスは潤滑油の交換だけで済むため、メンテナンスコストが低く、長寿命を実現します。
周波数変換器:その主な利点は、エネルギーの節約と消費量の削減にあります。モーター出力を実際の作業条件に合わせ、オンデマンドで回転速度を調整することで、無駄なエネルギー消費を防ぎます。工業用テストデータによると、ポンプの回転速度が 20% 低下すると、消費電力が 50% 近く減少する可能性があります。ただし、精密電子機器であるため、厳しい動作環境が求められます。高温、多湿、粉塵の多い条件下では故障が発生しやすく、その後のメンテナンスに高い技術コストがかかります。
レデューサ:伝達の核となる部品としてモーターとポンプヘッドの間に取り付けられます。機械的な減速、トルク増幅、流量の安定化のみを行い、電気的な保護機能はありません。
周波数変換器:機械的な伝達に関与せずに外部かつ独立して取り付けられます。電圧調整、過電流、過負荷、欠相に対する保護機能が組み込まれており、モーターとポンプを包括的に保護し、故障による機器の焼損のリスクを軽減します。

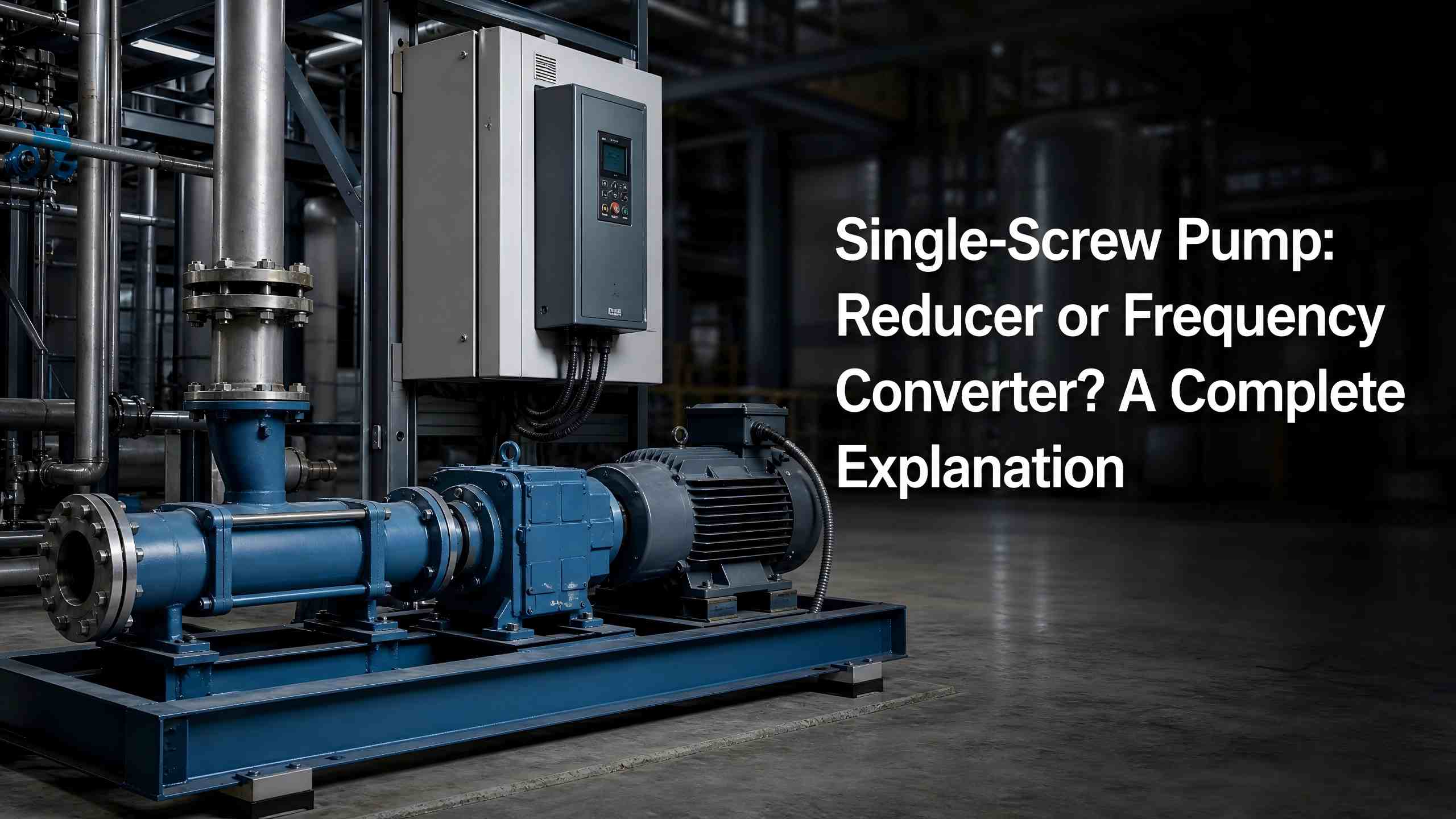

一軸スクリュー ポンプの特殊な媒体搬送要求を満たすための業界をリードするソリューションは、減速機と周波数変換器を組み合わせて導入することであり、これによりスタンドアロン デバイスの欠点が完全に相殺されます。
減速機は、ポンプが高粘度および固液混合媒体を搬送するときに、機械的な減速とトルク増幅を実行して十分な出力を保証し、ポンプの詰まりを防ぎます。周波数コンバータは、インテリジェントな無段階速度調整、省エネ消費量の削減、および電気的安全保護を実現します。この組み合わせスキームは、柔軟な条件適応と低コスト運転を実現しながら、一軸スクリューポンプの核となる重荷重配送の利点を維持します。これは、化学、下水、汚泥処理部門の複雑な作業条件に適したオプションとして機能します。
この減速機は Teffiko 単軸スクリュー ポンプの機械動力コアとして機能し、固定速度の減速、低速高トルク出力、安定した動作、および低メンテナンス性能を提供します。重負荷および一定の作業条件に適応し、特殊媒体を搬送する一軸スクリューポンプの基本的な支持装置を構成します。周波数コンバータはインテリジェント制御コアとして機能し、無段階の速度調整、省エネ消費量の削減、変動する軽負荷の作業条件に対する電気的保護を提供します。
2 つのデバイスは相互に代替可能ではなく、補完的です。安定した重荷重搬送用の減速機を優先します。省エネとインテリジェントな動作が必要な変動条件アプリケーション向けの周波数コンバータを優先します。複雑な重負荷および変動する作業条件の場合は、「減速機と周波数変換器」を組み合わせたソリューションを採用して、動作効率と耐用年数を最大化します。テフィコ一軸スクリューポンプ。
タイプ選択のサポートと技術サービスの詳細については、Teffiko の公式 Web サイトをご覧ください。[http://www.teffiko.com]
