ポンプタイプのスペクトル図の読み方：ステップバイステップガイド

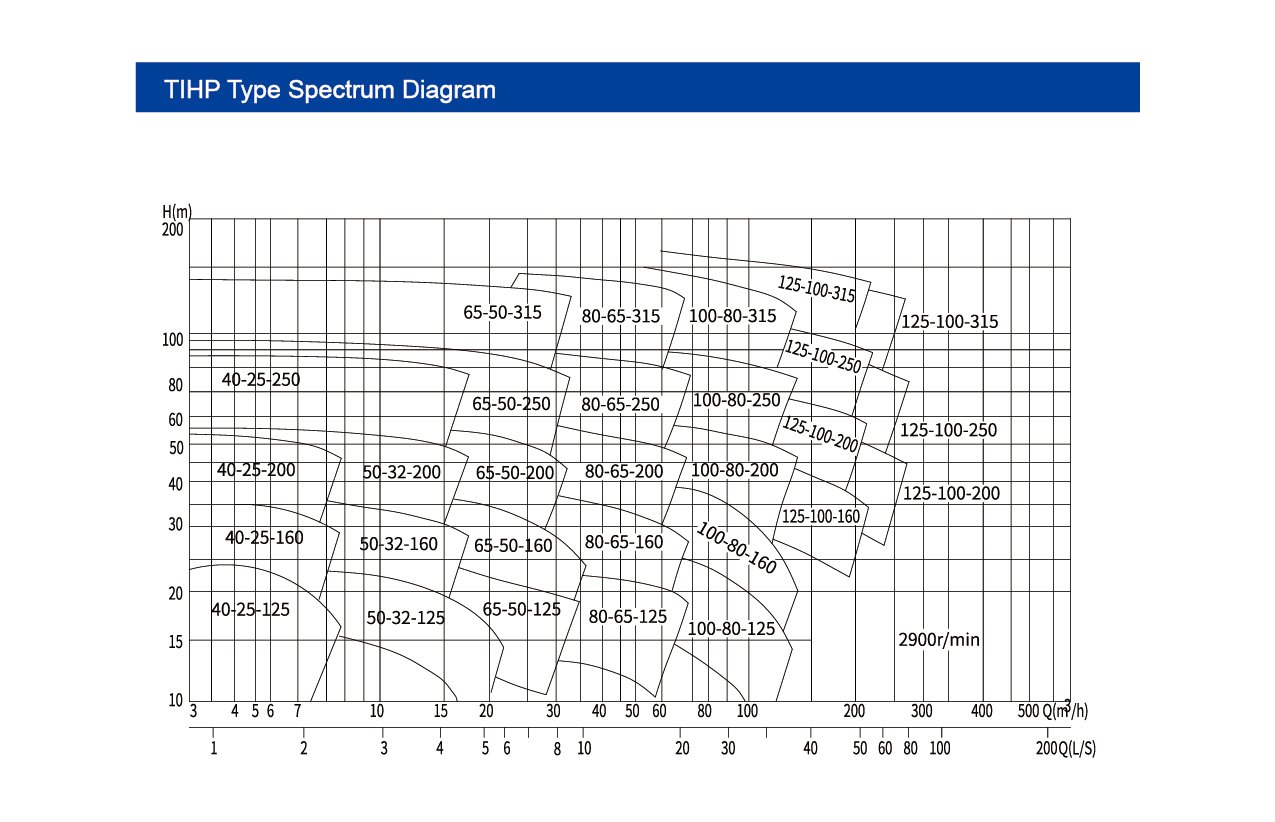

ⅰ。このポンプタイプスペクトル図を読む方法

1。軸の解釈

• 水平軸（x軸）：1時間あたりの立方メートル（m³/h）の流量（q）を表し、左から右に増加します。
• 垂直軸（y軸）：メートル（m）で頭（h）を表し、下から上に増加します。

ⅱ。曲線とゾーン

図には、複数の曲線とゾーンが含まれており、それぞれが特定のポンプモデルを表しています。たとえば、「40-25-125」および「50-32-160」は異なるポンプモデルを示しています。

• 曲線内のポイント：曲線上の各ポイントは、特定の流量でのモデルの頭値を示します。たとえば、「40-25-125」ゾーン内では、一連のポイントがこのモデルのさまざまな流量で頭を示しています。

ⅲ。重要な手順：ワーキングポイントと選択

1. 必要なパラメーターを決定します：設計流量（Q₀）と設計ヘッド（H₀）を明確にします。たとえば、工場では、80 mの頭で100m³/hを輸送するポンプが必要です。
2. ワーキングポイントを見つけます：x軸でq軸を見つけ、y軸でh₀を​​見つけます。彼らの交差点はワーキングポイントです。ポイントがモデルのポリゴナルゾーン内にある場合、そのモデルは理論的に要件を満たしています。
3. 例：q = 80m³/hおよびh = 80 mの場合、適合性を評価するためにポイントが「100-80-250」のようなゾーン内にあるかどうかを確認します。

高効率ゾーンの優先順位付け：ゾーンに密度の高い曲線またはシェーディング（一部の図でマークされている）がある場合、高効率範囲（効率≥80％）を示します。作業ポイントがこのゾーン内にあるモデルを選択して、最適なエネルギーを節約します。

ⅳ。回転速度と追加情報

右下隅にある「2900 r/min」という表記法は、このスペクトルのポンプの定格速度（モーター駆動ポンプの標準速度）を示します。異なる速度（例：1450 r/min）については、類似性の法則を使用してパフォーマンスを変換します。

• 流量は速度に比例します。
• 頭は速度の平方に比例します。

ⅴ。クイック選択ロジック

1. QおよびH要件を識別し、対応するモデルゾーンを見つけます。
2. ゾーンセンター（高効率エリア）の近くの作業ポイントでモデルに優先順位を付けます。
3. サイトパイプラインとの互換性を確保するために、モデルのインレット/アウトレットの直径（40、50 mmなど）に注意してください。

ⅵ。 Teffikoポンプについて

要約すると、テフィコの第5世代のTIHPポンプタイプスペクトル図は、フローヘッド座標、モデルゾーン、パフォーマンス曲線を通じて、適用可能な労働条件と高効率ゾーンを明確にします。パラメーターをゾーンに一致させることで、モデルをすばやく選択できます。曲線の解釈、作業条件の適応、またはカスタマイズされたソリューションに関する質問については、Teffikoの専門技術チームは、正確な選択ガイダンス、パフォーマンスシミュレーション、およびインストールサポートを提供します。訪問www.teffiko.comまたは電子メールsales@teffiko.com産業用液体輸送を最適化する。
