渦巻ポンプと遠心コンプレッサーは名前が似ており、両方とも遠心力の強力な原理で動作するため、多くの人が混同することがよくあります。ただし、タイトルが示すように、この 1 つの単語の違いは、2 つのまったく異なる機器であることを物語っています。
遠心コンプレッサーと遠心ポンプはどちらも遠心力の原理に基づいて動作し、その中心機能はエネルギー伝達ですが、エネルギーを伝達する媒体とその意図された目的は完全に異なります。これが 2 つの間の最も基本的な違いです。以下では、それぞれの中核となる目的を個別に定義し、それらをすぐに区別できるように実際のアプリケーションと組み合わせます。
インペラーコンプレッサーまたはラジアルコンプレッサーとしても知られる遠心コンプレッサーは、主な機能がガス圧縮であるターボコンプレッサーの一種です。ローター/インペラを通る流体の連続的な流れから得られる動的エネルギーの変換を通じてガス圧力を高めます。高速回転するインペラが遠心力を発生させてガスを引き込み、加速・加圧してガスの圧力と運動エネルギーを高め、最終的に高圧ガスを供給してガス輸送、加圧、化学反応などの工業生産ニーズに応えます。その主な特徴は、圧縮性流体を扱うことです。ガスの体積と密度は動作中の圧力によって大きく変化します。
遠心ポンプは、主に液体の移送に使用される特別に設計された機械装置で、1 つまたは複数のローターによって駆動され、比較的非圧縮性の液体媒体を移動させます。動作中、流体は軸方向に移動し、遠心力によってインペラーブレードの先端によって円周に沿って飛び散り、それによって運動エネルギーと圧力エネルギーを得てパイプラインの抵抗を克服し、液体をある場所から別の場所に移送します。その主な特徴は、非圧縮性流体を扱うことです (液体の圧縮率は最小限で無視できます)。液体の体積と密度は動作中に本質的に変化しません。遠心ポンプの詳細については、以前の記事「遠心ポンプとは何ですか?そしてその仕組みは?」をご覧ください。

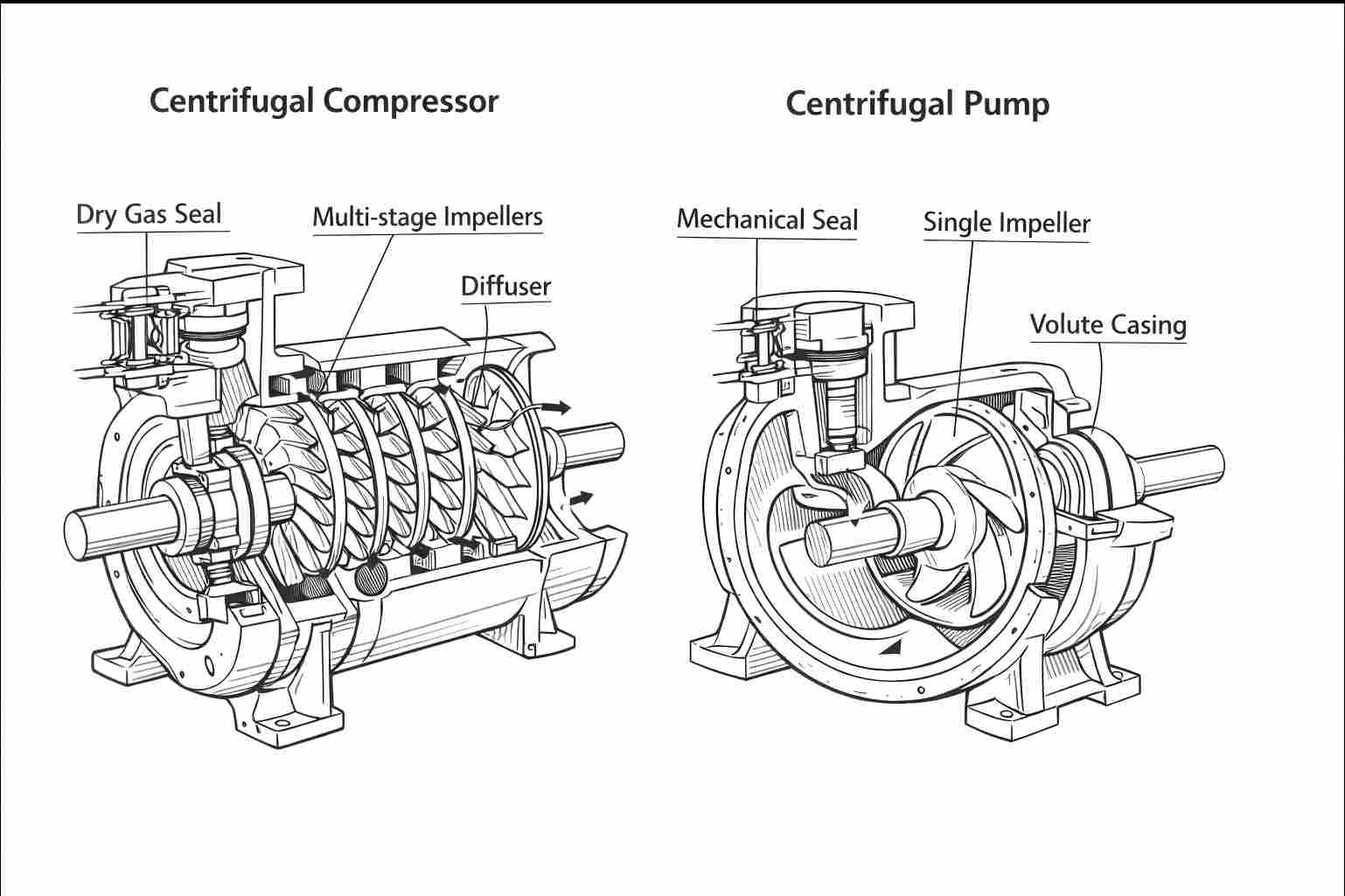

どちらもモーター、シャフト、ケーシングなどの特徴はありますが、扱う媒体の特性により内部構造が大きく異なります。
| 構造コンポーネント | 遠心ポンプ | 遠心圧縮機 |
|---|---|---|
| コアフローコンポーネント | ケーシング/ボリュート、インペラ、シャフトスリーブ | インテークエアフィルター、インペラ、ディフューザー、リターンチャンネル |
| 補助システム | メカニカルシール/パッキングランド、ベアリングハウジング | ドライガスシール、インタークーラー、アンチサージバルブ、ストレージ/バッファータンク |
| ドレン/ベント | ドレンポート（液体排出用） | ドレンポート（リキッドハンマー防止のためのドレン除去用） |
| 設計の複雑さ | 比較的単純、単段または直列多段 | 非常に高く、通常は直列多段構成で、衝撃波に対応する精密な流路設計を備えています。 |
| シーリング技術 | 一般的に使用される液漏れ防止、メカニカルシールや磁気ドライブに重点を置く | ガス漏れ防止を重視し、低摩擦の非接触ドライガスシールを全採用 |
この 2 つは、一部の応用分野 (石油化学産業など) では重複しますが、主な使用例では大きく異なります。
遠心コンプレッサーは、強力な加圧能力により、ガス量と圧力の変更が必要なシナリオで広く使用されています。
低粘度流体を扱うための独自の設計を備えた遠心ポンプは、液体輸送の最初の選択肢です。
名前と基本的な動作原理は似ていますが、作動媒体、内部構造、応用分野、物理プロセスを徹底的に理解すると、遠心ポンプと遠心コンプレッサーの根本的な違いが明らかになります。 1 つは転送用、もう 1 つは圧縮用です。 1 つは非圧縮性の液体を扱い、もう 1 つは圧縮性の気体を扱います。これらの主な違いをマスターすることで、機器の選択、運用、保守における回り道を回避し、機器の核となる価値をより適切に活用することができます。信頼できるプロ仕様の機器を選択してくださいテフィコ、より正確な技術サポートとソリューションを提供します。
