横型渦巻ポンプと縦型渦巻ポンプ: 究極の産業用選択ガイド

渦巻ポンプはさまざまな産業における流体移送の中核機器であり、都市水処理から石油やガスの抽出まで極めて重要な役割を果たしています。ただし、横型遠心ポンプと縦型遠心ポンプのどちらを選択するかは、選択における重要な課題です。正しい選択をすると効率が向上し、コストが削減されますが、間違った選択をすると、システムの効率が低下し、メンテナンスが煩雑になる可能性があります。この記事では、2 つのポンプ タイプの選択ロジックを詳しく説明し、テフィコ遠心ポンプ分野における技術の蓄積と製品の優位性を、正確な選択と誤解の回避に役立てます。

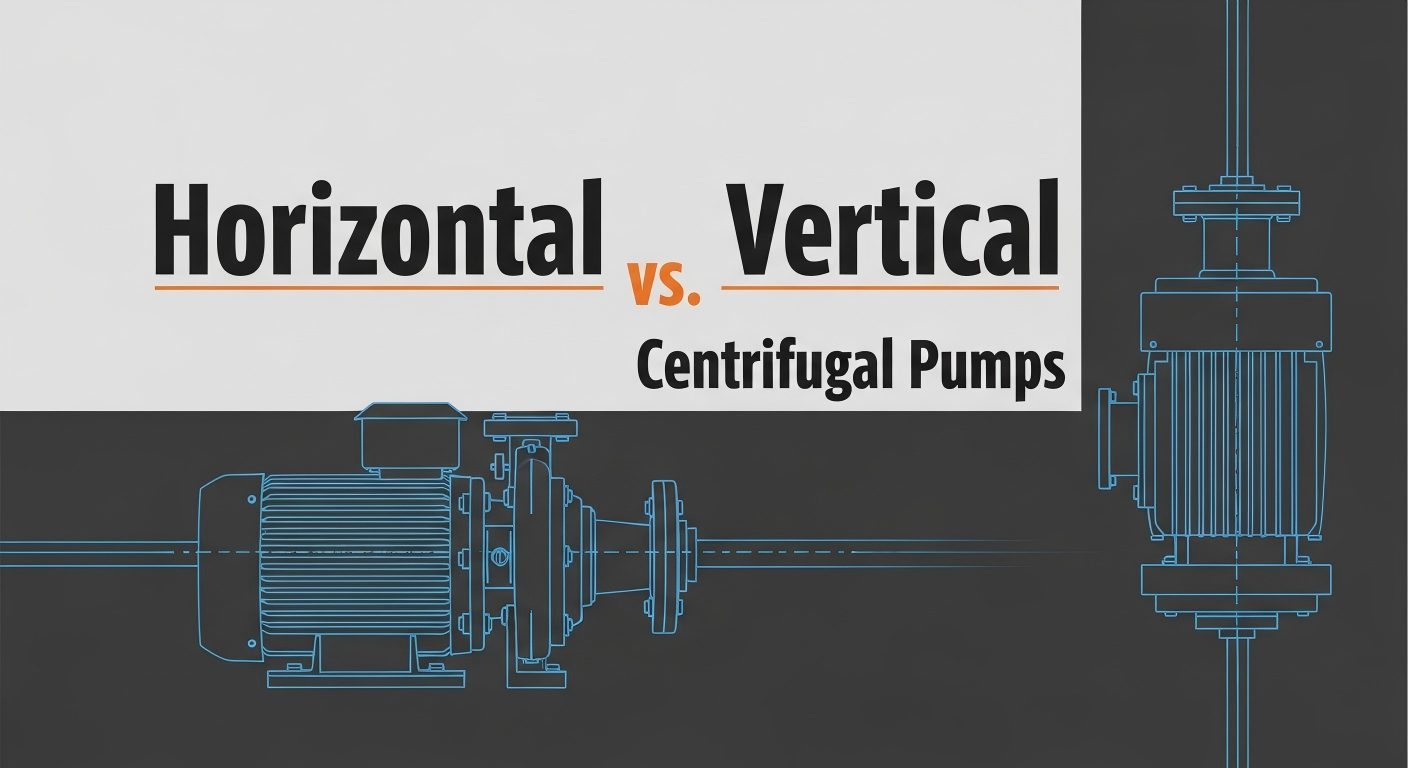

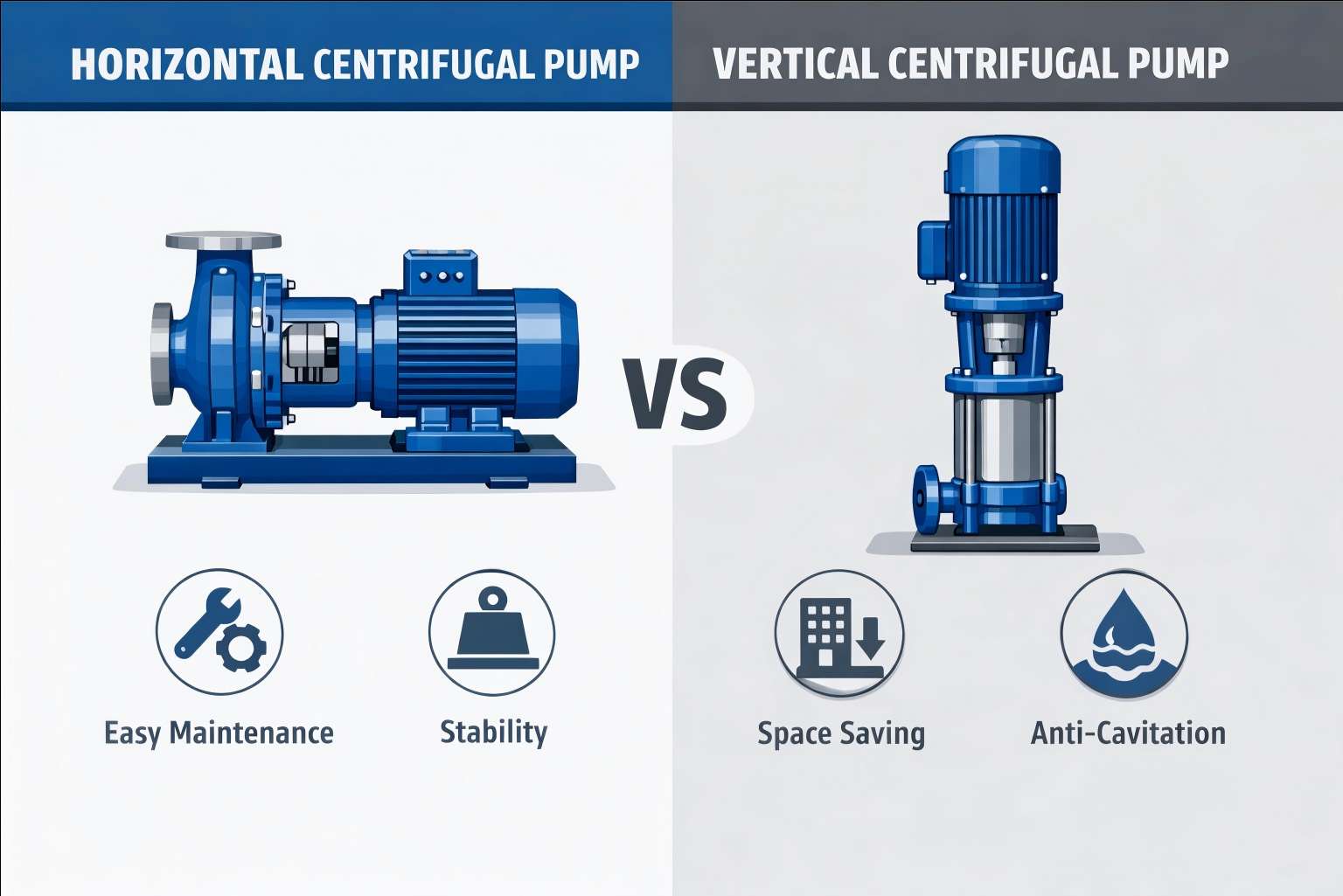

I. 横型遠心ポンプ: 安定性と利便性が高く、長期運転に適しています。

シャフトは地面と平行で、モーターとインペラは水平なユニバーサルベースプレートに取り付けられており、「水平フラット形状」を呈しています。その主な利点は、安定性とメンテナンスの容易さです。

利点

取り付けと調整が簡単、高い安定性と低い振動。パイプラインを分解せずにオーバーホールが可能な便利なメンテナンス。フレキシブルな駆動と多様なパワーユニットに適応し、短期投資に適した高いコストパフォーマンスを実現します。

制限事項

広い床面積、スペースに制約のあるシナリオでは制限される。液面より上に設置する場合は、キャビテーションを防ぐために NPSH を制御する必要があります。シールは漏れが発生しやすいため、定期的に位置合わせを監視する必要があります。

II.立型遠心ポンプ: 省スペースで耐キャビテーション性があり、複雑なシナリオに最適

シャフトは地面に対して垂直で、モーターはポンプヘッドの上に位置する「縦長の細長い形状」を呈しています。その主な利点は、省スペースと複雑な流体への適応性です。

利点

床面積が最小限で、狭いスペースに最適です。呼び水なしで水中運転が可能で、優れた耐キャビテーション性を実現します。シールの摩耗が少なく、漏れのリスクが低いため、泡やスラリーを含む複雑な流体に適しています。

制限事項

上部や吊り上げ装置の分解が必要となり、長いダウンタイムにつながる複雑なメンテナンス。垂直方向のヘッドルームに対する高い要件。高圧下では軸方向のスラストの問題が発生しやすくなります。

Ⅲ．データと実際の比較

すぐに参照できるように、実際の経験に基づいてこの主要な比較表を作成しました。

IV.メリットとデメリットについての徹底した議論

適切なポンプを選択するには、使用環境と流体の特性に基づいて長所と短所を評価することが重要です。以下は、それらの長所と短所のより詳細な分析です。

横型ポンプのメリット

• 簡単なメンテナンス:水平レイアウトにより、内部コンポーネントに簡単にアクセスできます。通常、ポンプはケーシング全体を取り外したり、パイプラインを妨げたりすることなくメンテナンスできるため、ダウンタイムが大幅に短縮されます。これは、連続稼働が不可欠な化学処理などの業界では重要な要素です。
• 多彩な推進力：これらのポンプは、電気モーター、ディーゼル エンジン、さらには蒸気タービンなどのさまざまな駆動力に容易に対応できるため、動力源の選択に柔軟性をもたらします。
• 費用対効果:一般に、初期購入および設置コストは、一部の垂直ポンプの複雑な排水溜め構造よりも低くなります。
• 安定性と振動:ポンプを頑丈な水平ベースに取り付けることで、優れた安定性が得られ、振動が最小限に抑えられ、ベアリングとシールの耐用年数が延長されます。

横型ポンプのデメリット

• 広い床面積:これらはかなりの敷地スペースを必要とするため、海洋プラットフォームやコンパクトな製造工場などのスペースに制約のある施設では大きな制限となる可能性があります。
• NPSH の課題:ポンプが液面より上に設置されている場合は、キャビテーションを防ぐために正味吸引ヘッド (NPSH) を注意深く管理する必要があります。
• シールの問題:水平シャフトはシールからの漏れが発生しやすいため、継続的な監視と潜在的な再調整が必要です。

立型ポンプのメリット

• 省スペース設計:これが主な利点です。設置面積が小さいことは、狭い機械室、水処理施設、都市のポンプ場では非常に貴重です。垂直方向のクリアランスを利用して貴重な床スペースを節約します。
• 優れた NPSH パフォーマンス:垂直ポンプ、特に垂直タービンポンプと排水ポンプは、流体に完全に浸漬することができます。これにより、吸引ヘッドの問題が解消され、最大の NPSH が提供され、キャビテーションとそれに伴う損傷がほぼ排除されます。
• 複雑な流体の取り扱い:水中垂直ポンプは、液体が重力によってインペラに送られるため、空気、泡、またはスラリーを伴う液体の処理に優れています。これらは下水処理や鉱山で一般的に選択されています。
• 漏れの減少:垂直インライン構成では、ポンプの重量配分により、通常、水平ポンプよりもシールの摩耗が少なくなり、時間の経過とともに漏れが少なくなります。

立型ポンプのデメリット

• 難しいメンテナンス:垂直に設置するとポンプのメンテナンスが難しくなります。通常、インペラやベアリングにアクセスするには、上部を分解するか、ポンプ全体をサンプやタンクから吊り上げる必要があり、メンテナンスの時間とコストが増加します。
• ヘッドルーム要件:床面積を節約する一方で、設置、分解、メンテナンスのためにかなりの垂直方向のヘッドルームが必要です。
• 軸方向推力:シャフトの垂直構造と回転コンポーネントの重量により、ポンプはより大きな軸方向の推力に耐える必要があり、より堅牢で特殊なベアリング設計が必要です。

結論

遠心ポンプの選択は、技術的な考慮事項だけでなく、長期的な運転コストの科学的な見積もりも考慮する必要があります。適切な構造を選択することは、エネルギー消費量の削減、メンテナンスの削減、およびシステムの安定性の向上を意味します。

どちらの構造 (水平または垂直) が産業用途に適しているかわからない場合は、経験豊富な専門エンジニアリング チームに相談することをお勧めします。

長年の業界経験を持つ Teffiko は、実際の作業条件に基づいて、選択とシステムの最適化からライフサイクル全体のメンテナンスまでのワンストップ ソリューションを提供し、流体システムをより効率的かつ確実に動作させることができます。

訪問www.teffiko.com独占的な技術的なアドバイスとソリューションをお求めください。
