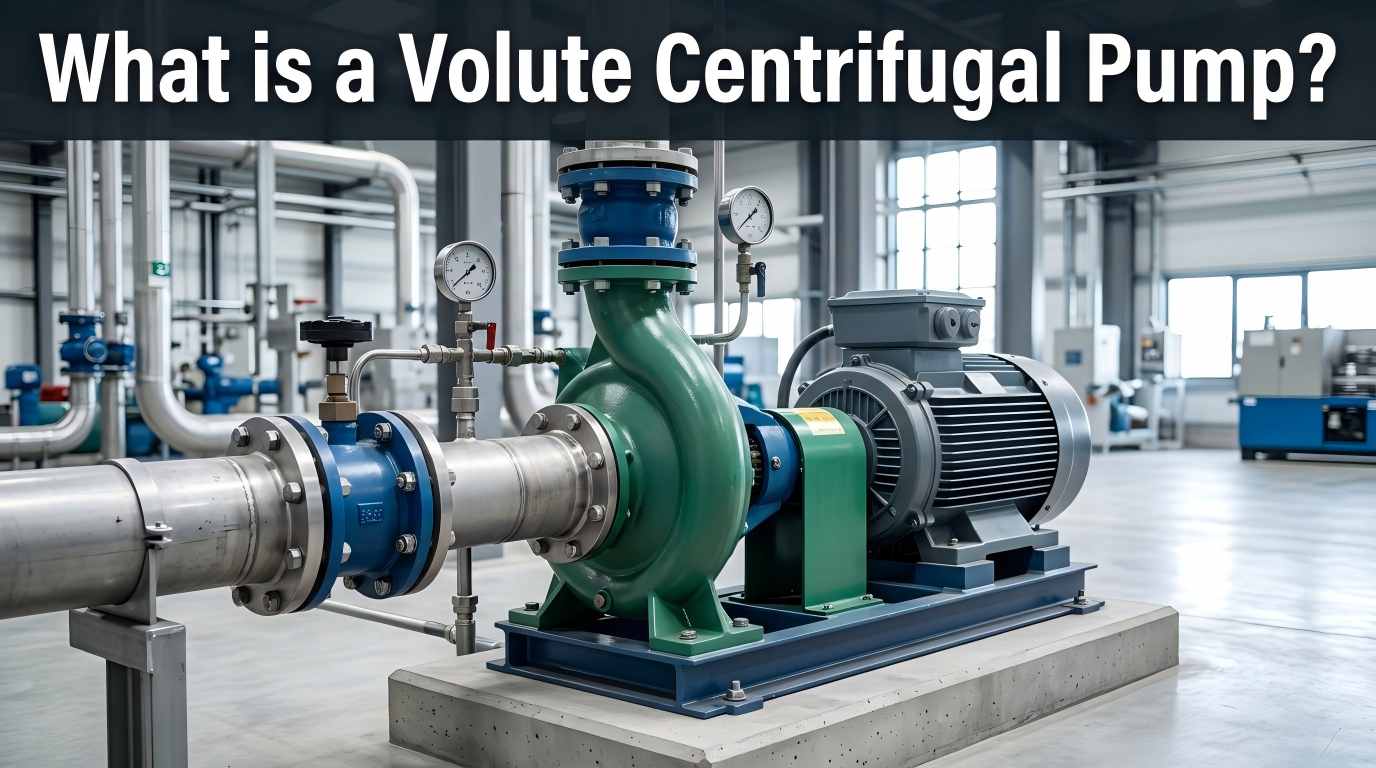

A 渦巻遠心ポンプは、インペラの回転を通じて機械エネルギーを油圧エネルギーに変換するダイナミック ポンプの一種であり、効率的な流体の送出のために螺旋状の渦巻きケーシングを利用しています。他の渦巻ポンプと異なり、最大の特徴は渦巻き状のケーシング（スパイラルケーシングとも呼ばれます）であり、ディフューザ渦巻ポンプなどと区別する核となる部品です。渦巻き遠心ポンプは、堅牢な構造、比較的低コスト、静かな動作、信頼性の高い性能を特徴とし、腐食や浸食による影響を最小限に抑えます。これらは、ほとんどの産業および民間の流体供給用途に推奨される機器です。
ポンプの安定した動作は、さまざまなコンポーネントの連携に依存します。コアコンポーネントとその機能は次のとおりです。
インペラを取り囲む螺旋状の室で、インペラ出口から吐出口に向かって断面積が徐々に大きくなります。その中心的な機能は、高速流体を収集し、速度を下げ、圧力を高めることです。その形状とサイズはポンプの効率と圧力に直接影響します。これは、シングル ボリュート (最も広く使用されている) とダブル ボリュート (ラジアル方向の力のバランスを取り、耐用年数を延長) に分かれています。
ポンプの「心臓部」は、湾曲したブレードを備えた回転コンポーネントであり、ポンプ シャフトを介してモーターに接続されています。高速回転することで遠心力が発生し、流体を吸い込み、運動エネルギーを与えます。ブレードのパラメータ (形状、数量、角度) によって、ポンプの流量、揚程、効率が決まります。
ポンプ シャフトは、モーターからインペラに機械エネルギーを伝達します。ベアリングはポンプシャフトの回転をサポートし、同軸度を維持し、摩擦を軽減します。高温高圧の使用条件では、オイルの劣化を防ぎ軸受の寿命を延ばすためにオイルクーラーが必要です。
流体の漏れや外気の侵入を防ぎ、キャビテーションを防ぎます。一般的なタイプにはメカニカルシールやパッキンシールなどがあります。補助シーリングシステムと組み合わせることで信頼性が向上し、メンテナンスはAPI 682規格を参照できます。
吸引ポートは渦巻きの中心にあり、流体を吸い込みます。排出ポートはボリュートの端にあり、加圧流体を送り出します。両方のサイズと形状は、流体抵抗とポンプ効率に影響します。
作業プロセスは継続的なエネルギー変換であり、4 つの主要な段階に分かれています。
モーターにより羽根車が高速回転し、羽根車の中心に低圧領域が形成されます。流体は圧力差によりポンプに吸い込まれます。
インペラが継続的に回転すると、ブレードが流体を押して半径方向に移動させ、流体の流速と運動エネルギーを大幅に増加させます。
高速流体はボリュートケーシングに入り、そこで拡大された流路によって流速が低下し、運動エネルギーが圧力エネルギーに変換され、高圧送出が実現されます。
加圧流体は吐出ポートから吐出されます。インペラが継続的に回転することで、連続吐出が完了します。
流体の流れ特性に合わせたボリュート構造により乱流損失を低減します。設計条件下での効率は 70% ～ 90% に達し、流速分布は均一です。
コアコンポーネントが少なく、加工と設置が簡単、複雑な伝達機構が不要、故障率が低く、入口および出口逆止弁が不要で、メンテナンスコストが低い。
使用条件に応じた仕様設計が可能で、上水、下水、化学媒体などのさまざまな流体に適しており、常温、高温、高圧の使用条件にも適応します。
統合された設計、小型、軽量で、限られたスペースのシナリオに適しており、既存の配送システムに簡単に統合できます。
製造コストが低く、摩耗部品の交換が容易で、効率的な運用によるエネルギー節約が可能で、大流量の配送シナリオに適しています。
渦巻き遠心ポンプは、流体力学的利点により、工業用流体の供給に信頼できる選択肢です。ただし、実際のエネルギー効率は、材料の選択や製造などの詳細によって影響されます。 Teffiko は、正確な研究開発と厳格なテストを通じて、安定した効率的な液体供給ソリューションを開発しています。ご相談またはご注文を歓迎します:www.teffiko.com
