「ポンプがまたモーターを焼き付けてしまった！」
「今月はウォーターポンプの電気代がとんでもなく高いです。ポンプの選択を間違えたのでしょうか？」
「新しいポンプを設置したら、流量が設計要件を満たせなくなりました...」
給水、化学工学、HVAC、その他の分野で頻繁に発生する問題は、多くの場合、遠心ポンプの中核である「取扱説明書」、つまり性能曲線の読み間違いまたは無視に起因します。業界で広く使用されている中核装置として、1% ごとに効率が向上します。遠心ポンプ大規模プロジェクトの場合、年間数万元、さらには数十万元の運用コストを節約できる可能性があります。
この記事では、ポンプ曲線を解釈する方法を説明し、その読み方だけでなく、それを使用して最適な調達、運用および保守の決定を行う方法についても説明します。

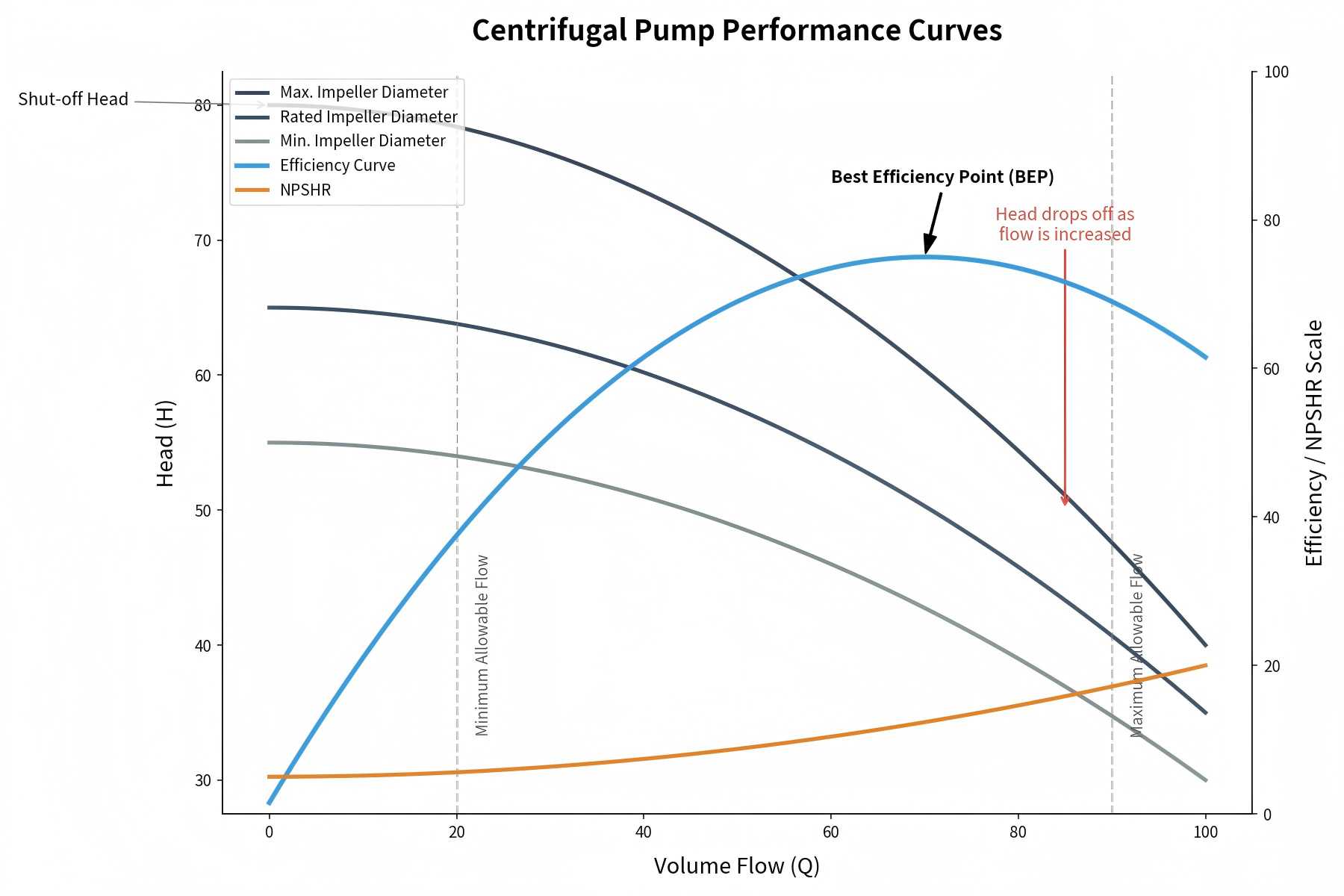

ヘッドフロー曲線 (H-Q 曲線) は、ポンプ曲線の最も基本的な部分です。これは、一定速度でのポンプの揚程 (ポンプが流体を持ち上げることができる高さ) と流量 (単位時間あたりにポンプによって送られる流体の量) の関係を示しています。通常、揚程は垂直軸 (Y 軸) にプロットされ、流量は水平軸 (X 軸) にプロットされます。
H-Q 曲線から重要な結論を導き出すことができます。流量が増加すると、水頭は徐々に減少します。これは、より多くの流体がインペラとポンプ ケーシングを通過するにつれて、ポンプ内の流体の摩擦と乱流が増大し、その結果、揚程が減少するためです。たとえば、ポンプは 50 ガロン/分 (gpm) の流量で揚程 100 フィートを生成できますが、流量が 75 gpm に増加すると揚程は 80 フィートに低下します。この関係は曲線ではっきりとわかります。
パワーフロー曲線 (P-Q 曲線) は、ポンプの消費電力と一定速度での流量の関係を示します。消費電力 (馬力またはキロワット) が縦軸にプロットされ、流量が横軸にプロットされます。
H-Q 曲線とは異なり、P-Q 曲線は上昇傾向を示します。つまり、流量が増加するにつれて消費電力も増加します。これは、より多くの流体を供給し、より大きな摩擦と乱流を克服するために、ポンプがより多くの労力を費やす必要があるためです。この曲線を理解することは、ポンプ モーターの選択において重要です。モーターのサイズが小さすぎると、高流量条件下で過負荷になる可能性があります。サイズが大きすぎると、エネルギーの無駄が発生します。
効率流量曲線 (E-Q 曲線) は、さまざまな流量におけるポンプの効率を反映しています。効率 (パーセンテージで表示) が縦軸にプロットされ、流量が横軸にプロットされます。この曲線は、ポンプが最大効率で動作する流量を示しているため、エネルギー消費を削減するための鍵となります。
通常、効率曲線は「丘状」になります。流量が増加すると効率はピークに達し、その後、流量が増加し続けると徐々に低下します。この曲線のピークは最高効率点 (BEP) と呼ばれます。詳細については以下で説明します。
ポンプ曲線を読み取ることは、3 つのサブ曲線を識別するだけでなく、ポンプの性能を決定する重要なデータ ポイントを理解することも意味します。注目すべき中心的な要素は次のとおりです。
最高効率点 (BEP) は、ポンプが最大効率で動作する流量と揚程の組み合わせであり、E-Q 曲線のピークでもあり、ポンプの最も経済的な動作点でもあります。ポンプを選択する際は、システムの必要な動作点 (流量 + 揚程) ができるだけ BEP に近いモデルを優先してください。
BEP から遠く離れた場所でポンプを運転すると、エネルギー消費量が増加し、インペラとモーターの摩耗が促進され、ポンプの耐用年数が短くなります。たとえば、60 gpm に相当する BEP を備えたポンプは、30 gpm (BEP 流量の半分) で動作すると、効率が 20% ～ 30% 低下し、早期故障が発生する可能性があります。
動作範囲 (性能範囲とも呼ばれます) とは、インペラ、モーター、その他のコンポーネントを損傷することなくポンプが安全に動作できる流量とヘッド間隔を指します。この範囲はポンプの最小/最大流量と揚程によって定義され、H-Q 曲線で直接確認できます。
メーカーは通常、安全な動作範囲を確保するために BEP の 70% ～ 120% 以内でポンプを動作させることを推奨しています。この範囲外で使用すると、キャビテーション、過度の振動、モーターの過熱などが発生する可能性があります。
遮断揚程は、流量ゼロ (つまり、吐出バルブが閉じているとき) でポンプが生成できる最大揚程であり、H-Q 曲線と垂直軸 (Y 軸) の交点です。遮断揚程を理解することはシステム設計にとって重要です。システムの静的揚程がポンプの遮断揚程を超えると、ポンプは流体を送出できなくなります。
最大流量は、ポンプがゼロヘッド (つまり、流れ抵抗なし) で供給できる最大流量であり、H-Q 曲線と水平軸 (X 軸) の交点です。この値は、ポンプがシステムの最大流量需要を満たせるかどうかを判断するのに役立ちます。
Net Positive Suction Head (NPSH) は、キャビテーションを防止するための重要なパラメータです。キャビテーションとは、吸引圧力が不十分なために流体内に蒸気の泡が形成され、ポンプのコンポーネントが損傷する破壊的な現象です。 NPSH は、ポンプ吸入時の流体圧力と流体の蒸気圧の差です。
ほとんどのポンプ曲線には、さまざまな流量でキャビテーションが発生せずにポンプが動作するために必要な最小 NPSH 曲線を示す NPSH 曲線が含まれています。キャビテーションを回避するには、システムで利用可能な NPSH がポンプに必要な NPSH より大きくなければなりません。
すべてのポンプ曲線が同じ形状であるわけではありません。その形状はポンプの設計に依存し、異なる曲線形状は異なるアプリケーション シナリオに適しています。以下に、最も一般的な 3 つのポンプ曲線形状を示します。
急な曲線は、ポンプが低流量でも高い揚程を生成できることを示しています。このタイプの曲線は、ボイラー供給システム、高圧洗浄、または流体が細いパイプや高抵抗システムを通過する工業プロセスなどの高圧用途に適しています。
平坦な曲線は、ポンプが低い揚程で高い流量を供給できることを意味します。灌漑システム、冷却塔、都市給水システムなどの大流量、低抵抗の用途に最適です。
急激に下降する曲線は、ポンプが低流量でキャビテーションを起こしやすいことを示しています。このようなポンプは、効率的に動作するためにより高い利用可能な NPSH を必要とし、安定した流量と十分な吸引圧力を備えた用途に適しています。
ポンプ曲線を最大限に活用するには、次の実践的なヒントに従ってください。適切なポンプを選択し、そのパフォーマンスを最適化するのに役立ちます。
正しい選択をするには遠心ポンプでは、まずシステム要件を明確にしてから、ポンプ曲線を使用して要件とポンプの性能を照合します。以下は段階的なガイドです。
適切なポンプを選択したら、ポンプ曲線を使用してその性能を最適化し、コストを削減し、耐用年数を延長できます。以下に主な戦略を示します。
