を運用または設計している場合は、遠心ポンプシステムでは、NPSH (Net Positive Suction Head) という用語を避けて通ることはできません。これは単なる物理的なパラメータではなく、ポンプが数十年間スムーズに動作するか、キャビテーションによりわずか数か月で廃棄されるかを決定する重要な境界線です。

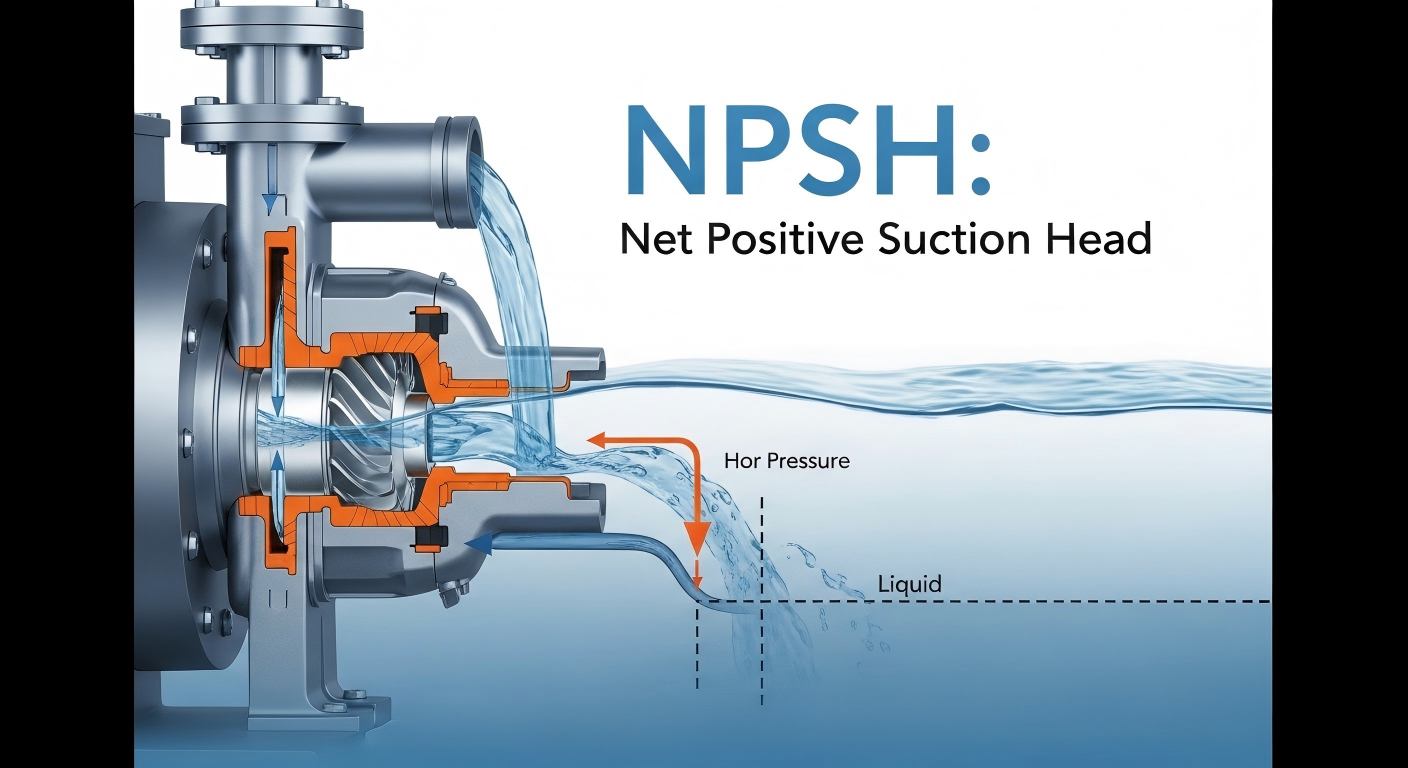

NPSH は、遠心ポンプの入口で液体が実際に持つ有効余剰圧力エネルギーを指します。その中心的な機能は、流れ抵抗を克服し、液体の蒸発を防ぐことであり、通常、水柱メートル (m) または液柱フィート (ft) で測定されます。
遠心ポンプの動作中、流体の高速流によりインペラ入口に低圧ゾーンが形成されます。ここで圧力が液体の飽和蒸気圧以下に低下すると、液体は瞬時に蒸発し、多数の蒸気泡が発生します。気泡が流体とともにインペラの高圧ゾーンに流入すると、急速に崩壊して爆縮します。この現象はキャビテーションとして知られており、遠心ポンプの最も破壊的な故障モードです。 NPSH の存在は、圧力ボトムラインを保持し、キャビテーションの発生を防ぐことです。
これら 2 つの概念を混同することが、エンジニアリング サイトや Google 検索で誤った選択を引き起こす最大の原因です。ポンプの安全性を確保するには、それらの関係を明確に理解する必要があります。
システムは実際にどのくらいのエネルギーを提供できますか?
NPSHA は設置条件によって完全に決定され、ポンプのブランドとは関係ありません。それは次の要因によって異なります。
ポンプ自体はどのくらいのエネルギーを消費しますか?
NPSHR はポンプ固有の特性であり、メーカーが厳格なテストを通じて決定し、ポンプ性能曲線にマークされています。液体がポンプ入口からインペラ内の最小圧力点まで流れるのに必要なエネルギー消費量を表します。

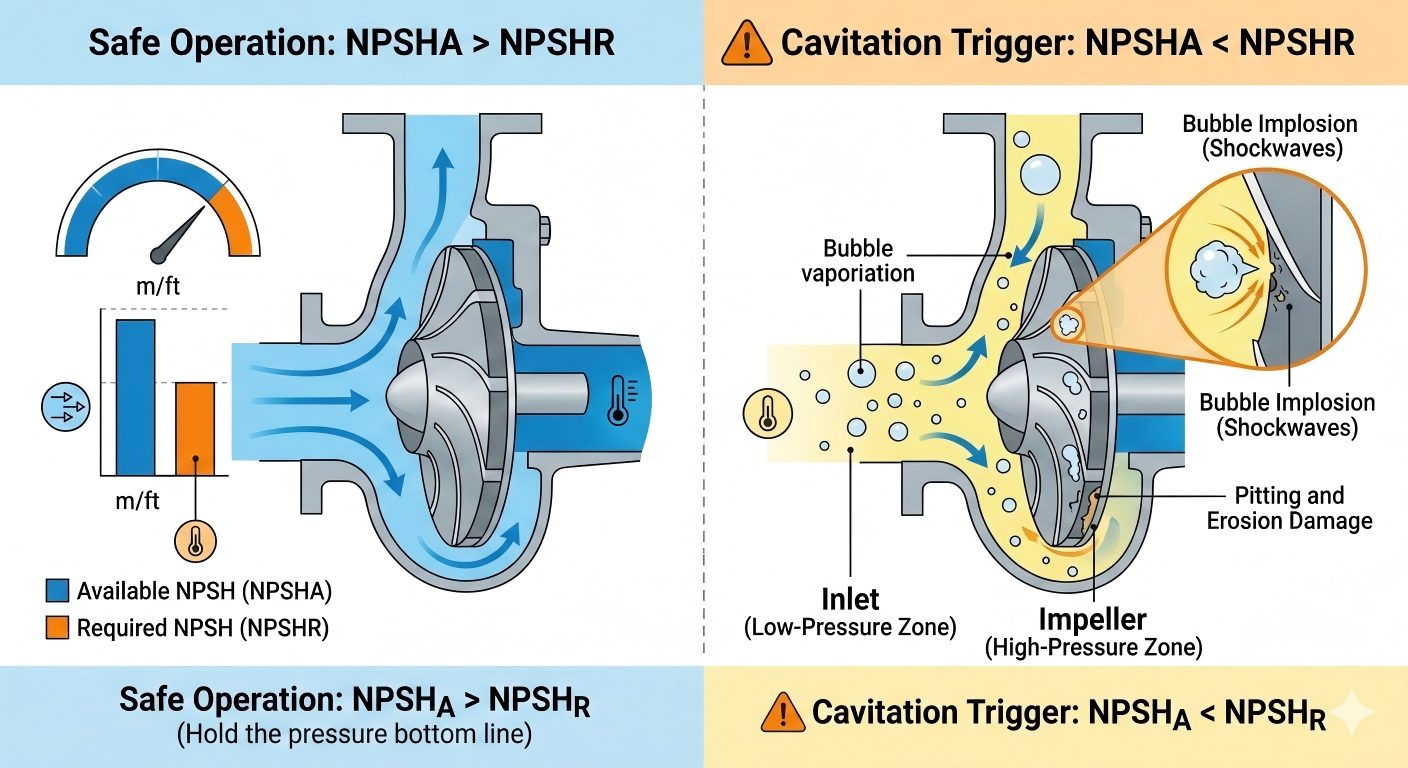

NPSHa < NPSHR の場合、ポンプ入口圧力が液体の蒸気圧よりも低くなり、段階的にキャビテーションが発生し、最終的には機器に不可逆的な損傷を引き起こすことになります。
| 危険の種類 | 特定の症状 | 影響範囲 |
|---|---|---|
| 部品の損傷 | インペラとポンプケーシングのピッチングと空洞、金属疲労と穴あき、構造強度の低下 | ポンプの耐用年数を直接短縮するコアフローコンポーネント |
| パフォーマンスの低下 | 流量・揚程の大幅低下、油圧効率の大幅低下、エネルギー消費量の異常増加 | ポンプシステムの全体的な効率、プロセス要件を満たさない |
| 異音・振動が発生する | ポンプ本体から「砂利が転がる」「大理石がぶつかる」といった独特の異音が発生し、激しい振動が発生します。 | 二次故障の原因となるベアリング、カップリング、シールなどの補助コンポーネント |
| シール不良 | 振動と温度変動の増加は、メカニカル シール (例: RS60A シングル スプリング エラストマー ベローズ シール) の耐用年数の大幅な短縮につながります。 | シャフトシールの漏れ、媒体の流出、潜在的な安全上の危険の増加 |
| 重大なシャットダウン | 局所的な過熱により液体が瞬間的に蒸発し、最終的にはポンプの焼き付きやモーターの焼損につながります。 | 設備全体の廃棄、生産のダウンタイム、経済的損失 |
現場の作業条件では、システムの最適化を通じて NPSHa を調整できます。主要な最適化の方向は次のとおりで、実際のシナリオに従って実装できます。
ネットポジティブサクションヘッド(NPSH)とは何ですか?これは、効率的な運用と致命的な障害の分かれ目です。
「石をポンピングする」音が聞こえるまで待って行動を起こさないでください。テフィコは、基準を満たすだけでなく期待を超える流動的なソリューションを提供することに尽力しています。正確な動作状態の分析から優れたポンプの製造に至るまで、当社は NPSH の究極の追求をあらゆる機器に統合し、お客様のシステムが静音かつキャビテーション トラブルのない効率的な動作を保証します。
