火力発電、冶金、化学、セメント、その他の産業からの排ガスには大量の SO₂ が含まれています。湿式排煙脱硫システム (FGD) は、排出ガス規制遵守、省エネ、炭素削減のための標準装備です。 FGD の中核となる動力装置として、脱硫ポンプは腐食性固体を含むスラリーを供給し、脱硫効率とシステムの安定性を直接決定します。
この記事では、産業運用の実践と組み合わせて、脱硫ポンプの中核となる機能、動作原理、構造設計、性能パラメータ、運用および保守のキーポイント、および業界の傾向について簡潔に詳しく説明しており、読者が中核となる知識を迅速に習得し、モデルの選択および運用および保守の問題を解決できるように支援します。

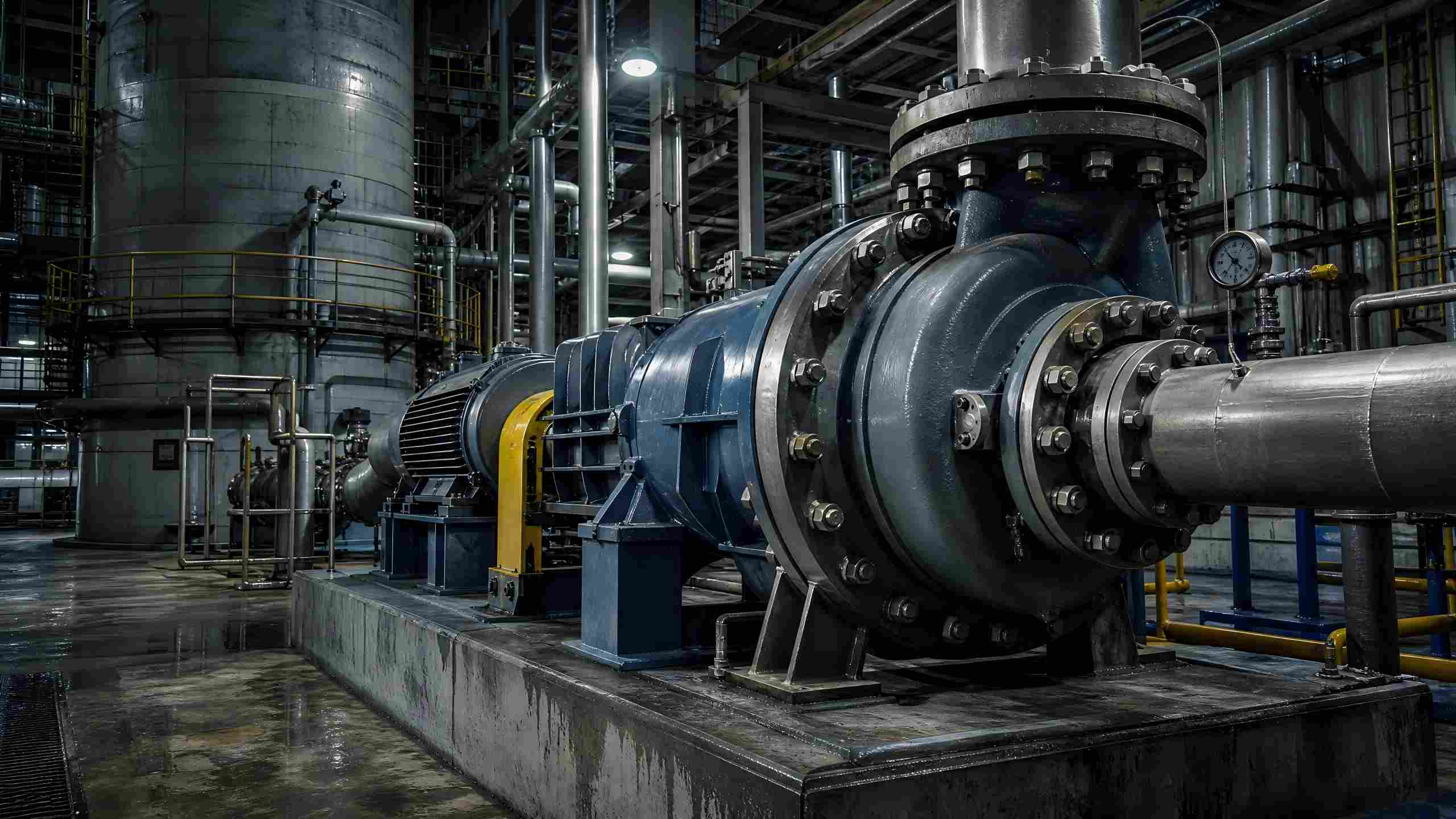

脱硫ポンプは特殊なポンプです横型遠心ポンプ工業用スラリーポンプのサブカテゴリである湿式排煙脱硫 (FGD) 作業条件に合わせた耐食性と耐摩耗性を備えており、通常の上水ポンプとは根本的に異なります。
主に石灰石スラリーや石膏スラリーなどの酸性媒体を輸送し、腐食性や研磨性の高い固体粒子を運びます。したがって、脱硫ポンプは、24 時間連続の高負荷産業運転に長期間安定して適応できるように、材料、油圧構造、およびシール システムが特別に強化されています。
一般的なタイプには、吸収器循環ポンプ、石膏排出ポンプ、濾液ポンプ、脱硫廃水ポンプが含まれ、脱硫システム内のスラリー循環、スラグ排出、廃水処理の全プロセスをカバーします。
湿式脱硫システムに欠かせない中核装置である脱硫ポンプは、「脱硫効率の向上」「安定した運転条件」「環境排出量の削減」の3大要素を重視しています。
1.効率的な脱硫により排ガス規制への準拠を保証
石灰石吸収剤スラリーを吸収装置のスプレー層に連続的に供給し、排ガス中の SO2 と SO3 を中和して石膏沈殿物を生成します。装置の脱硫効率は 95% を超えることができ、排ガス SO₂ 濃度を 35 mg/Nm³ 未満に下げて国内および国際の厳しい環境基準を満たします。
2.システム動作を安定させる閉ループ循環
「塔底部でのスラリー吸引、塔頂噴霧、反応逆流」の閉鎖循環モードにより、排ガスとスラリーは完全かつ継続的に接触を維持し、脱硫効率の変動を回避し、完全なシステムの長期安定稼働を保証します。
3.資源回収のための省エネルギー・低炭素化
発生源での硫化物の排出を削減して大気汚染を軽減し、企業が二酸化炭素排出削減目標を達成できるように支援します。一方、石膏廃棄物の残留物を脱水装置に輸送して、固形廃棄物のリサイクルを実現し、企業の運営および保守コストを削減します。
4.システムの運用保守を支援する作業条件の調整
脱硫排水と脱硫濾液を搬送して吸収塔の液面バランスを整え、液位異常による停止や脱硫障害を防ぎ、設備の無停止運転を実現します。
5.主な応用シナリオ
脱硫ポンプは遠心ポンプの遠心力原理を利用し、回転速度1450～2900r/minで作動します。機械エネルギーを流体の位置エネルギーに変換して、スラリーの連続循環供給を実現します。全体で 3 つの段階に分かれています。
1.スラリー吸引
モーターにより羽根車が高速回転し、羽根車中心部に負圧ゾーンが形成されます。脱硫塔塔底のスラリーは気圧差によりポンプ室へ連続的に吸引されます。
2.エネルギー変換
インペラはスラリーに作用し、スラリーに運動エネルギーと圧力エネルギーを与えます。スラリーがボリュートを通って流れた後、減速して圧力を安定させ、運動エネルギーを静圧エネルギーに変換して、従来の送出ヘッド 10 m ～ 150 m で高圧流体を形成します。
3.噴霧の循環と反応
高圧スラリーはパイプラインを通じて塔頂に送られ、霧化スプレーされ、逆流の高温排ガスを完全に中和して脱硫します。反応後に生成されたスラリーは塔底部に戻り、ポンプ本体に再び流入して循環し、持続的な閉ループ脱硫プロセスを形成します。
原理の概要: 脱硫ポンプは圧力を高め、遠心力によってスラリーを循環させ、排煙脱硫反応に安定した媒体出力を提供し、脱硫システムの効率的な運用の中核基盤として機能します。
腐食性、摩耗性、目詰まりしやすい脱硫媒体の特性をターゲットとして、脱硫ポンプは、材料、シール、油圧構造の 3 つの側面に核となる利点を反映した、独自に最適化された設計を採用しています。
1.耐腐食性および耐摩耗性のフローコンポーネント
2.二重密閉保護システム
3.詰まりにくい高効率油圧モデル
最大20mmの固形粒子を通過させる広流路設計を採用し、目詰まり確率を大幅に低減し、低エネルギー、高効率で高固形分スラリーの長期供給に対応します。
正確なパラメータのマッチングは、装置の安定した動作の鍵です。業界で広く採用されている一般的なコアパラメータは次のとおりです。
標準化された操作とメンテナンスにより、装置の耐用年数が効果的に延長され、脱硫効率が安定します。主要な運用とメンテナンスの重要なポイントを以下に示します。
1.日常巡回点検
動作インジケータを厳密に管理: ベアリング温度 ≤ 65℃、振動値 ≤ 4.5 mm/s; 20 ～ 40 メッシュの入口フィルターを定期的に清掃し、磨耗を避けるためにスラリーなしでのポンプの空運転を禁止してください。
2.定期メンテナンス
3 か月ごとにインペラの摩耗を検査します (許容摩耗損失 ≤ 3 mm)。メカニカル シールと NLGI グレード 2 リチウムベースの潤滑グリースを毎年交換し、ポンプ本体内のスラグの堆積を取り除きます。
3.一般的な障害のトラブルシューティング
脱硫ポンプ業界は、インテリジェンス、長寿命、エネルギー効率を目指して繰り返し取り組んでいます。
脱硫ポンプは、過酷な脱硫作業条件に完全に適応しており、通常の上水ポンプとの主な違いは次のとおりです。
脱硫ポンプは、遠心ポンプの遠心原理を利用して、脱硫スラリーの連続吸引、昇圧、閉ループ循環を実現し、工業用湿式脱硫システムの中核機器として機能します。独自の耐腐食性と耐摩耗性の構造と安定した動作性能により、排煙脱硫と排出削減を効率的に完了し、企業が環境規制に準拠して生産を行うのを支援します。
合理的なモデルの選択と標準化された操作とメンテナンスを備えた脱硫ポンプは、機器の故障率を効果的に削減し、耐用年数を延長し、生産コストを削減することができ、重工業におけるグリーン生産の重要な機器として機能します。
Q1: 脱硫ポンプはどのポンプカテゴリに属しますか?
A: 脱硫ポンプは、横型の耐腐食性と耐摩耗性のスラリー遠心ポンプであり、湿式脱硫システム用の特殊な工業用ポンプであり、通常の上水の作業条件には適用できません。
Q2: 脱硫ポンプは通常の上水ポンプの代わりに使用できますか?
A: 技術的には実現可能ですが、コスト効率が非常に悪いです。脱硫ポンプはコストが高く、スラグ スラリーの作業条件専用に設計されています。浄水の供給に使用すると、パフォーマンスと資本が無駄になるため、混合使用はお勧めできません。
Q3：脱硫ポンプの流量低下の主な原因は何ですか？
A: 主な原因には、インペラの磨耗、パイプライン/フィルターの詰まり、塔底液レベルが低すぎる、スラリー固形分が高すぎるなどが含まれます。目標を絞って詰まりを除去し、コンポーネントを交換し、動作条件を調整することで、パフォーマンスを回復できます。
Q4：脱硫ポンプの耐熱温度と許容固形分の上限はどれくらいですか？
A: 標準モデルの耐熱温度は-20℃～120℃ですが、カスタマイズモデルは最大180℃になります。従来のポンプは固形分 60% 以下のスラリーに適応し、強化モデルは高濃度の作業条件に合わせてカスタマイズできます。
