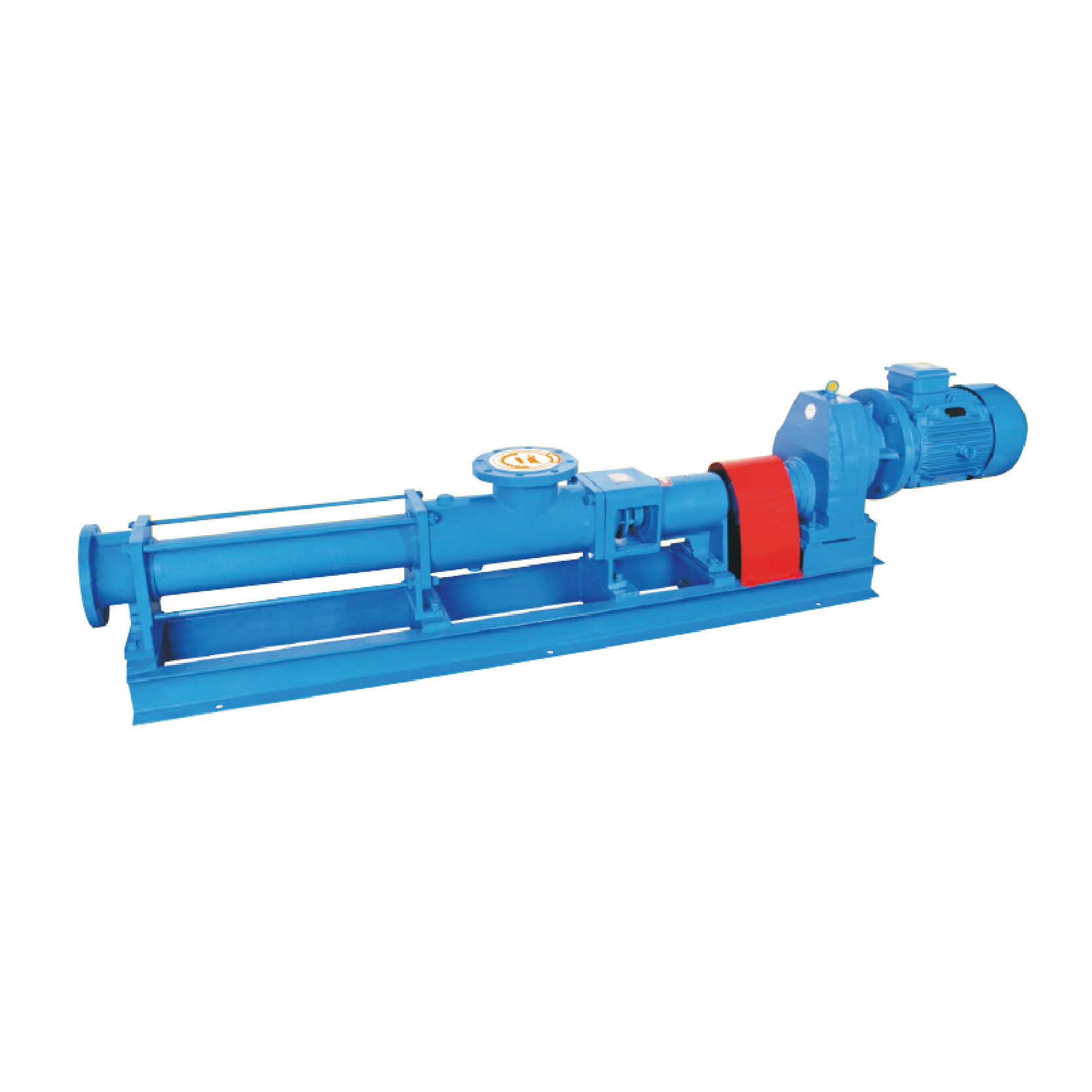

装置の精度を左右する中核となる工作機械のガイドウェイの潤滑性能は、加工品質と装置の寿命に直接影響します。ガイドウェイの長期間の往復運動によって引き起こされるクローリング、ジャミング、精度低下などの業界全体の問題点に対処するため、Teffiko は工作機械潤滑用スクリュー ポンプの研究開発に専念し、安定した低脈動で正確に定量化された潤滑ソリューションを提供します。この文書は、工作機械のガイドウェイ潤滑に適用されるスクリューポンプの標準要件、技術的問題点を包括的に分析し、さまざまな工作機械タイプの差別化された潤滑仕様を整理して、現場の機器の運用保守と技術の最適化をサポートします。
工作機械には、多数の潤滑ポイント、複雑な構造、豊富なトランスミッションコンポーネントが備わっています。ほとんどの機器はマルチポイント同期潤滑をサポートしており、スクリューポンプのオイル供給システム、潤滑剤の選択、システムのシールに厳しい基準が課されています。具体的な要件は次のとおりです。
1. 自動強制循環給油を採用し、多点への安定した油供給を実現
最新の工作機械には、複雑な分布を持つ多数の潤滑ポイントがあります。複数のユニットが同時に動作する場合、手動潤滑では適時性と均一性を保証できません。このため、工作機械の案内面にはスクリューポンプによる自動強制循環給油が一般的に採用されています。このモードは PLC によって制御され、時間指定された始動停止と定量的なオイル供給を行うことで人件費を削減し、ガイドウェイ、ベアリング、トランスミッションコンポーネントの摩擦ペアを常に効果的な潤滑下に保ち、オイル不足による乾式摩耗を排除します。
2. システムの安定性を確保しながら、共有油圧潤滑システムに適応する
多くの工作機械は、コンパクトな構造と便利な操作・メンテナンスを実現するために、油圧システムと潤滑システムの両方に統合されたオイル回路を採用しています。したがって、スクリューポンプのオイル供給パラメータと潤滑剤の特性は、ガイドウェイやベアリングなどの摩擦ペアの潤滑要求を満たしながら、圧力を安定させ、油圧システムの応答性の高い作動を確保するという二重の適応を満たさなければなりません。システムの運用コストを削減し、オイル交換間隔を延長するために、高粘度指数、優れた耐摩耗性および抗酸化特性を備えた潤滑剤を優先する必要があります。
3. さまざまな工作機械の潤滑モードと流動性要件を一致させる
大型の独立型工作機械のメインベアリングや頑丈なガイドウェイでは、スクリューポンプからの集中給油と並行して、重力点滴供給や芯潤滑などの補助潤滑方法が採用されることがよくあります。このような運転条件では、潤滑剤の高い流動性が要求されます。オイルは、滞留したりオイルの供給が不十分になることなく、ガイドウェイの摩擦ペアにスムーズに流れ込む必要があります。一方、スクリューポンプは重力式潤滑の給油リズムに合わせて低流量で安定した出力を発揮する必要があります。
4. 変速機のフリクションロスを低減し、機器の消費電力を削減
研削盤や複合工作機械には、複雑なギアドライブ、すべり軸受、転がり軸受が含まれており、その全体的な摩擦力損失は 30% ～ 40% に達する可能性があります。スクリューポンプの潤滑システムは、適切な粘度と潤滑性に優れた潤滑剤を組み合わせることで、変速機部品の摩擦抵抗を最小限に抑え、無駄な動力損失を低減し、設備の稼働効率を向上させ、省エネルギーを実現します。
5. 荒削り工作機械の衝撃荷重および境界潤滑条件に適応する
旋盤やその他の荒削り工作機械は断続的に動作し、加工中に頻繁に衝撃荷重にさらされます。それらのガイドウェイ摩擦ペアは、ほとんどが境界潤滑条件下で動作します。このようなシナリオでは、スクリューポンプは起動停止ラグがゼロで迅速に応答する必要があります。一方、衝撃荷重による油膜の破壊を防ぎ、案内面の直接の金属摩擦や摩耗を避けるために、極圧耐性、耐衝撃性能、および堅牢な油膜靭性を備えた潤滑剤を適用する必要があります。
6. 精密工作機械の温度上昇を厳密に制御し、高精度加工のベンチマークを保証
精密工作機械は、潤滑による温度上昇に対して非常に厳しい制限を設けています。通常の動作中の潤滑油の温度上昇は、周囲温度より 2～5℃ を超えてはなりません。過度の温度はガイドウェイの熱変形を引き起こし、精度のドリフトを引き起こします。したがって、スクリューポンプの潤滑システムは、オイルタンクの容量、潤滑剤の粘度、給油循環頻度などを考慮した緻密な計算と設計が必要となります。安定した循環放熱により油温を維持し、過度の温度上昇による精度の狂いを防ぎます。
7. オイル回路の不純物汚染を避けるためにシステムのシールを強化します。
工作機械の潤滑や油圧システムの密閉性が低いと、加工中に発生する金属片や研削粉が油回路に侵入する可能性があります。これらの汚染物質は、スクリューポンプ、ディストリビュータ、ガイドウェイの油溝を詰まらせ、部品の摩耗を促進し、潤滑剤の酸化劣化を加速させます。したがって、スクリューポンプ潤滑システムには、発生源で固形不純物をブロックするための全回路シール保護とともにフィルタアセンブリを取り付ける必要があります。
8. 潤滑剤は、抗乳化性、防錆性、防食性を備えていなければなりません。
金属切断および研削工作機械の場合、乳化流体やトリポリリン酸ナトリウム水溶液などの冷却媒体が潤滑システムに容易に浸透し、潤滑剤の乳化や性能低下につながります。潤滑剤の選択とスクリューポンプシステムの適応では、油の乳化によるガイドウェイの錆びや潤滑不良を避けるために、優れた抗乳化性、防錆性、防食性能を備えた特殊なガイドウェイ油を優先する必要があります。
9. ガイドウェイのクローリングを重点的に解決し、動作の滑らかさを向上させます。
工作機械のガイドウェイは、装置全体にとって潤滑に関する大きな課題となっています。往復の可変速度および可変負荷の運動特性により、クローリングやジャミングが発生しやすく、加工精度が直接損なわれます。スクリューポンプによる安定した均一な油の供給に加え、連続的で均一な保護油膜を形成し、低速でのクローリングを徹底的に排除するには、粘度がマッチし、耐クローリング性能に優れた特殊なガイドウェイオイルが必要です。

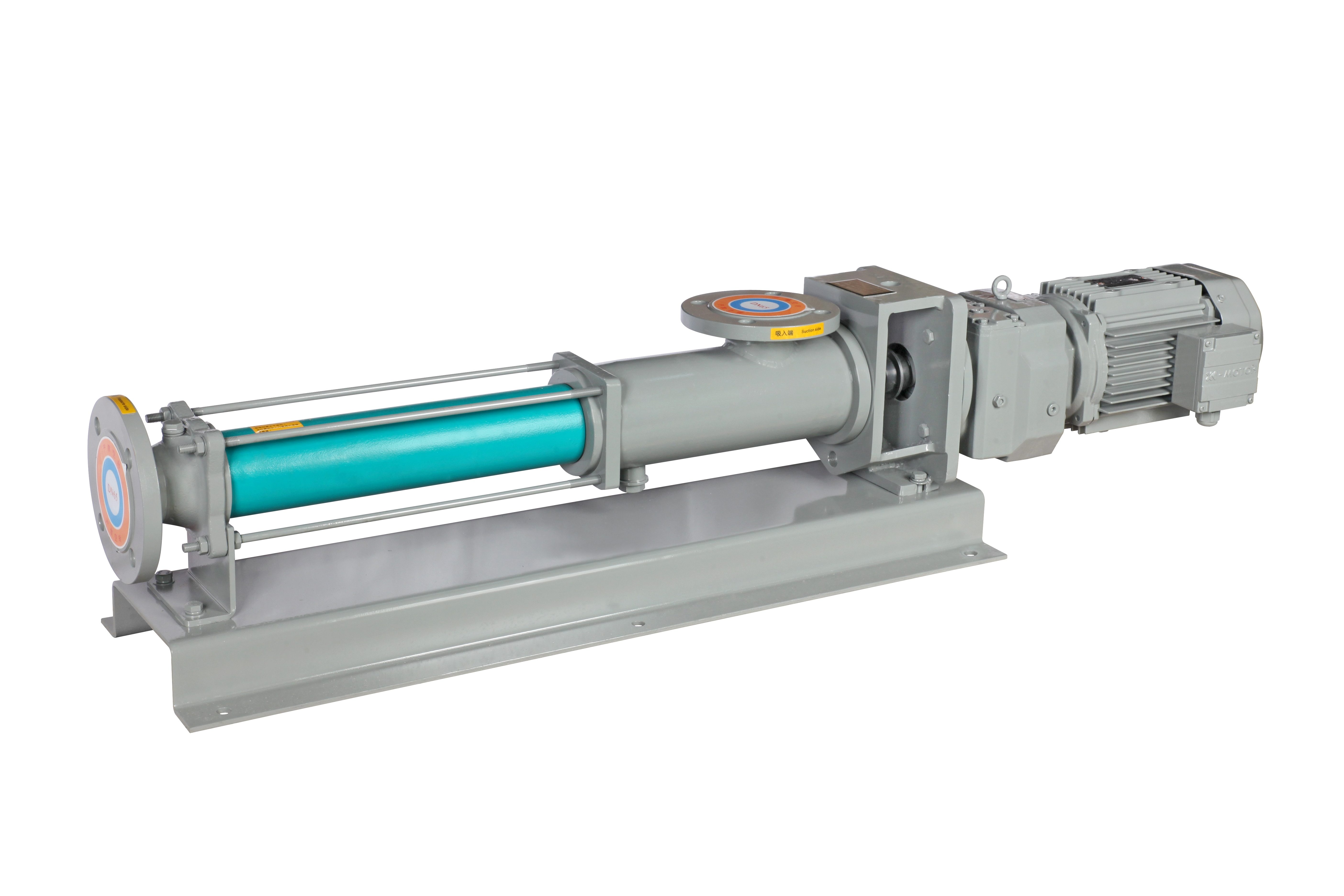

圧力の安定化、定量的な吐出、低脈動というスクリューポンプの強みを最大限に活用し、工作機械の潤滑関連のさまざまなリスクを軽減するには、実際の設置、試運転、および運用保守の際に次の重要な点を重視する必要があります。
1. 流量と圧力を正確に一致させてパイプラインの圧力降下を補償します
ロングトラベルの工作機械ガイドウェイには、多数の屈曲部を備えた長いオイルパイプラインがあり、流路に沿って重大な圧力損失が発生します。スクリューポンプを選択する場合、定格パラメータだけを参考にしてはなりません。パイプラインの圧力降下は、潤滑油がガイドウェイの最端まで到達し、近端での過剰な油供給と遠端での不十分な供給を排除できるように、適切な流量と圧力マージンを確保して事前に計算しなければなりません。
2. 科学的に潤滑箇所と油回路構造を配置
オイル排出ポイントは、重要な摩擦位置に優先的にオイルを供給できるように、ガイドウェイの高負荷摺動面、スライダ接触面、応力のあるダブテール溝ゾーンに正確に配置する必要があります。オイル回路設計は、曲がりやデッドコーナーを減らして可能な限り簡素化し、回路全体に均一なオイル供給を確保し、ガイドウェイ上に無傷で連続した隙間のない油膜を形成する必要があります。
3. ポンプの設置を標準化し、キャビテーションや吸引不足を回避します
スクリューポンプは吸入パイプラインを短くするためにオイルタンクの近くに取り付けられます。吸入パイプラインは、吸入抵抗を低減するためにバルブや曲がりを最小限に抑え、短く、真っ直ぐで、太くする必要があります。これにより、ポンプの吸入不足、キャビテーション、オイル供給の変動を防ぎ、長期的に安定したオイルを供給できます。
4. 油温と油圧を動的に監視して、変化する動作条件に適応します。
油温は潤滑剤の粘度や油膜の強度に直接影響します。運転保守中は、油温とポンプ作動圧力をリアルタイムで監視する必要があります。季節の温度差や加工負荷の変動に応じて給油間隔や給油時間を微調整し、多様な作業条件下での給油要件を満たします。
複雑な工作機械の動作条件を考慮すると、実際のスクリューポンプベースのガイドウェイ潤滑では、業界全体に共通するいくつかの課題が残ります。これらは、ガイドウェイの摩耗と精度低下の主な原因となります。
1. 長いガイドウェイにわたって均一な油膜厚さを実現するのが難しい
長距離の油回路には圧力低下がつきもので、その結果、ポンプ端近くの油膜が厚く、遠隔のガイドウェイ部分では油膜が薄くなり、潤滑が不均一になります。長時間の運転により、近端でオイルのオーバーフローが発生し、遠端で乾式摩耗が発生し、ガイドウェイの平行度がオフセットされ、工作機械の位置決め精度が低下します。試運転と根本原因の修復は困難であることが判明しています。
2. 断続的な発停によるガスロックが瞬間的な乾燥摩耗を引き起こす
工作機械が断続的に停止すると、潤滑油がパイプラインから逆流し、空気が油回路に侵入します。その後のスクリューポンプの起動によりガスロックと油供給遅れが生じ、ガイドウェイの瞬間的な無給油潤滑が発生します。累積的な影響により、ガイド表面に微小な傷や擦り傷が発生し、ガイドウェイの平面度が損なわれます。
3. 工作機械の振動によりオイル供給の安定性が損なわれる
切削加工による振動が続くと、スクリューポンプのロータの噛み合い精度が損なわれ、パイプラインの接合部が緩み、流量や圧力のわずかな変動、油膜の安定性の悪化、ガイドウェイの不規則摩耗の悪化につながります。
4. 季節の温度変化による潤滑適応力不足
温度が一定ではない作業場では、冬になると潤滑油が粘稠になり、ポンプの負荷が増加し、オイルの供給が遅れます。夏場は潤滑油が薄くなり油膜負荷能力が低下し、重切削加工時に油膜切れが発生する場合があります。パラメータが固定されたスクリューポンプシステムは、季節による粘度の変化に自己適応できません。
5. 隠れたポンプの摩耗は間接的にガイドウェイの精度損失を引き起こします
長期間の運転により、スクリューポンプのローターやブッシュが徐々に摩耗し、内部漏れが発生したり、圧力や流量が低下したりします。このような障害は非常に隠蔽されており、運用保守担当者によって検出されることはほとんどありません。その結果、不十分なガイドウェイ潤滑、加速された摩耗、許容範囲外の加工ワークが発生します。
上記の主要な問題をターゲットにし、荒削り工作機械と精密加工工作機械の異なる動作条件を考慮して、実装可能な最適化手段を以下に要約します。
工作機械のガイドウェイの潤滑は、負荷の変動、クローリングの傾向、潤滑剤の乳化による汚染のリスク、困難な温度上昇制御などの問題点に直面しています。圧力の安定化、低脈動、正確な定量供給を特徴とするスクリューポンプは、工作機械の集中潤滑に適しており、長いガイドウェイにわたる不均一なオイル供給、ガスロック、振動による摩耗などの課題に対処します。 Teffiko は、カスタマイズされたスクリューポンプ潤滑ソリューションを提供します。ご相談は[www.teffiko.com]またはメール：sales@teffiko.com。
-
