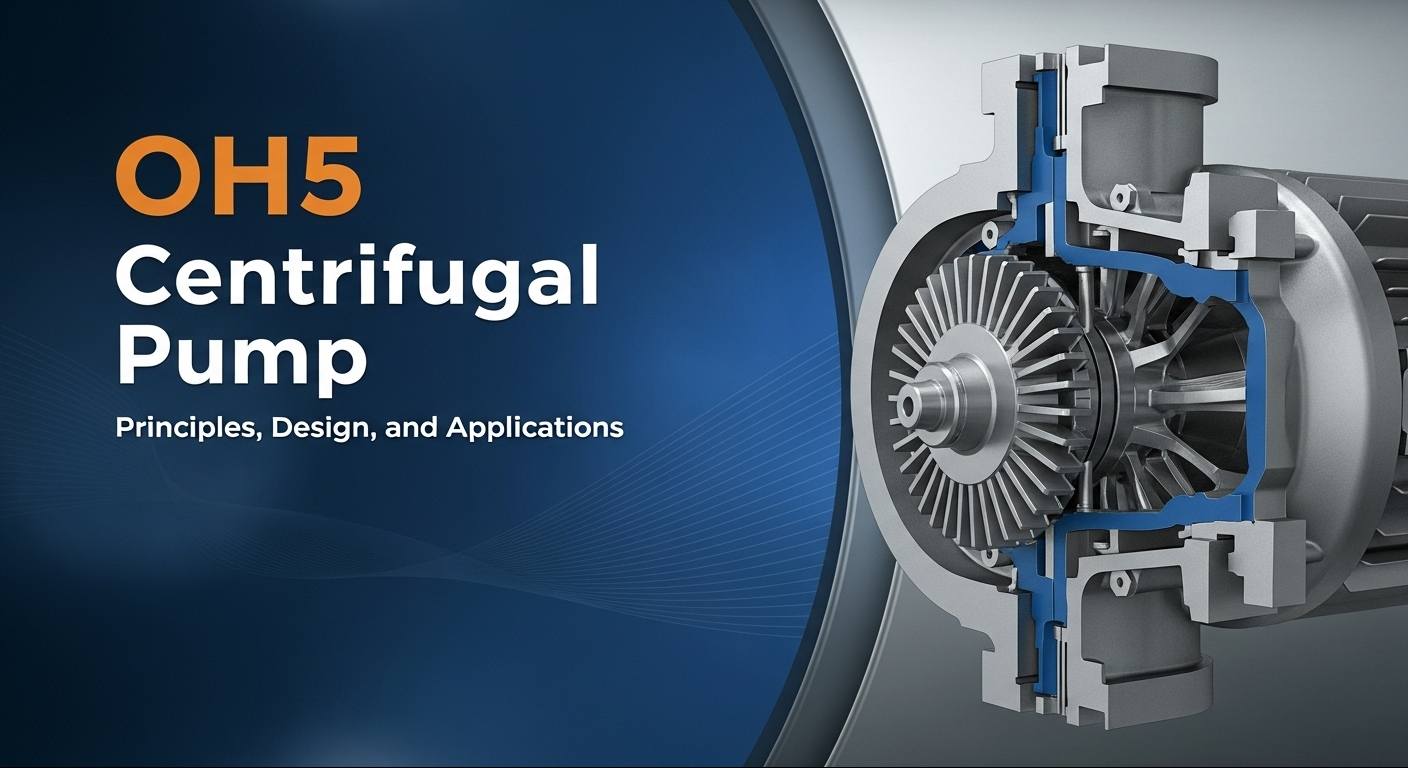

石油化学プラント、発電所、冶金工場に足を踏み入れると、数あるポンプモデルの中でも OH5 遠心ポンプが、高温高圧などの過酷な運転条件下でも安定した信頼性の高い製品であることがわかります。
OH5 遠心ポンプは、「オーバーハング、水平、中心線取り付け、単段、放射状分割」ポンプ タイプです。最大の特徴は、ポンプ本体が脚を介してベースに直接固定され、ポンプ軸が駆動モーターと共軸の一体設計（直結構造）です。このシームレスな接続設計により、位置ずれエラーが最小限に抑えられ、動作の安定性が向上するため、高温、高圧、または腐食性の媒体の輸送に特に適しています。このようなシナリオでは、信頼性が犠牲になってはなりません。
API 610 は、石油およびガス産業における遠心ポンプの設計および製造に関する世界的に認められた規格です。この規格ではオーバーハング形横型ポンプをOH（オーバーハングホリゾンタル）シリーズに分類しており、6種類（OH1～OH6）があります。 OH5 は「直接結合、中心線に取り付けられた」ポンプ タイプとして明確に定義されており、ポンプ ケーシングの中心線とベース取り付け面の間の正確な位置合わせが必要です。熱膨張によって生じる応力を効果的に相殺し、ポンプ本体の変形やシールの破損を回避します。これは、高温環境での長期にわたる安定した動作にとって重要です。
OH5ポンプの動作原理は非常にシンプルで、羽根車が高速回転して遠心力を発生させ、吸入口から流体を吸い込み径方向外側に飛ばし、ボリュートで加圧して配管内に吐出します。直結設計により、モーターローターとポンプインペラが同軸上で回転するため、伝達効率が向上し、振動が少なく、メンテナンスが容易になります（頻繁にアライメント調整が必要なカップリング付きポンプとは異なります）。可燃性物質や有毒物質などの高リスク媒体の場合、OH5 には通常メカニカル シールまたはドライ ガス シールが装備されています。これらの成熟したソリューションにより、高リスクのアプリケーション シナリオでも漏れのない動作が保証されます。
コンパクトな構造と安定した性能により、OH5 ポンプは幅広い用途に使用できます。石油精製所、化学プラント、LNG 基地、海洋プラットフォーム、発電所などの業界では、ボイラー給水、高温油循環、酸塩基輸送、溶剤還流などの用途に使用されています。数年前、私は製油所の高温油循環システムの改修に参加し、その能力を目の当たりにしました。元のポンプは頻繁な漏れと熱変形による過度の振動に悩まされており、数か月ごとにメンテナンスのために停止する必要がありました。 OH5に置き換えた後は、センターラインマウント設計により熱膨張ストレスを相殺し、直結構造により伝送ロスを解消しました。システム全体は 2 年以上、一度も故障することなく継続的に稼働しました。限られたオンサイトの設置スペースと 24 時間 365 日の中断のない稼働の必要性を考慮すると、このパフォーマンスは本当に印象的でした。
OH1 から OH4 までのほとんどのポンプは、カップリング付きの独立したモーター ドライブを採用しており (設置時に現場での調整が必要)、さまざまな取り付け方法が採用されています (例: OH1 は脚取り付け、OH3 は垂直パイプライン ポンプ)。一方、OH5 の直接結合、中心線取り付けの設計はユニークです。カップリングを取り除くことで、貴重な設置スペースを節約できるだけでなく、優れた熱アライメント性能も提供します。これら 2 つの利点は、限られたスペースや高温環境で特に顕著です。もちろん、これには小さな制限があります。直結設計ではモーターのサイズと出力に一定の制限が課されるため、超大型または超高圧の条件には適していません。ただし、従来のほとんどの過酷な動作条件では、その利点はほとんど置き換えられません。
OH5 遠心ポンプは、API 610 規格に準拠した厳密な設計、効率的で安定した動作性能、幅広い適用性により、現代のプロセス産業に不可欠なコア機器となっています。今日、業界の安全性、省エネ、インテリジェンスに対する要求がますます高まっているため、適切な OH5 モデルの選択は決して単純な機器の購入ではなく、プロセス システム全体のスムーズな動作を確保できる戦略的な決定となります。高温環境、腐食性媒体、または限られた設置スペースに直面している場合でも、OH5 は工業生産に必要な信頼性とパフォーマンスを提供できます。
