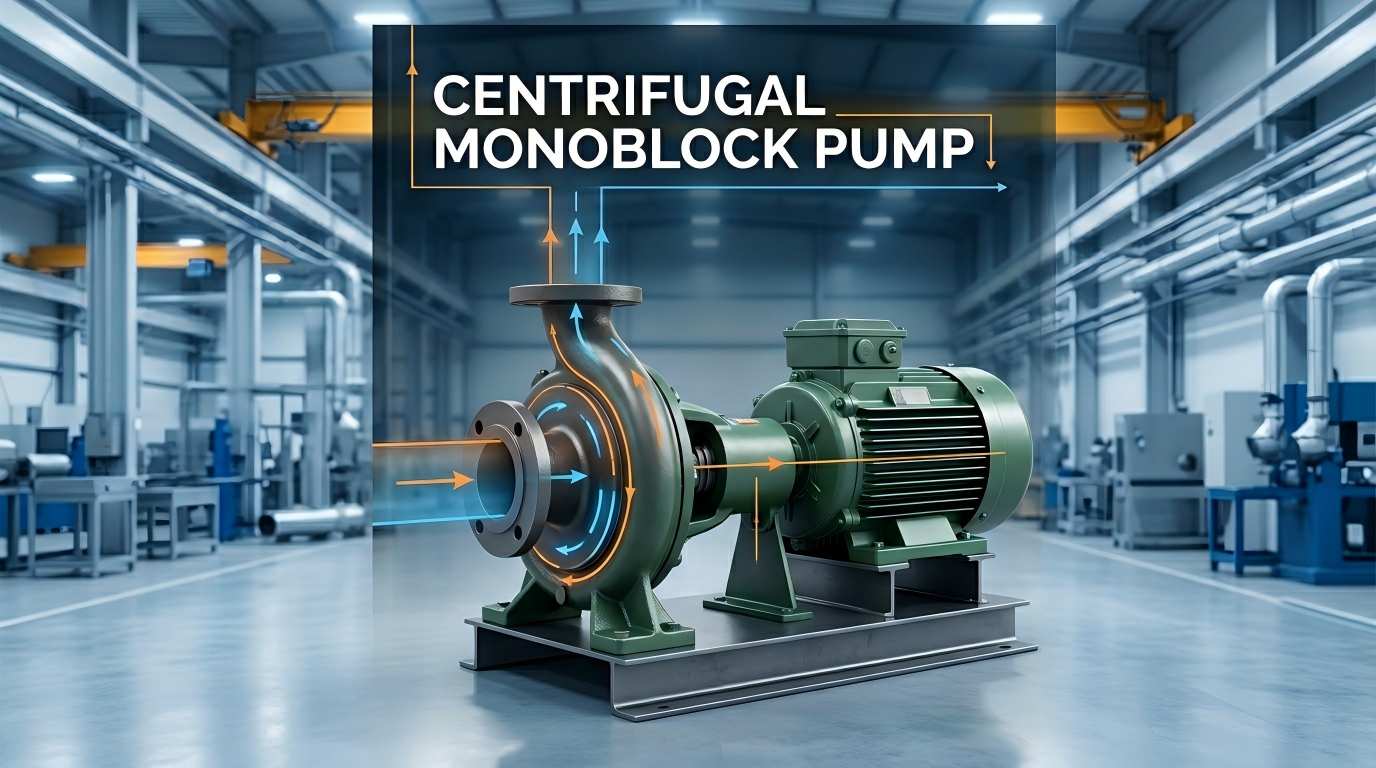

多くの購買担当者やエンジニアリング技術者は、給水装置を選択するときに「遠心モノブロックポンプ」という用語をよく目にしますが、通常の渦巻ポンプや分割型給水ポンプとの違いについてはよくわかりません。簡単に言えば、遠心モノブロックポンプは一体化されたポンプです。遠心ポンプポンプ本体とモーターを一体化したユニットです。コンパクトな構造、簡単な設置、安定した動作により、民生用、軽工業用、農業用水の供給シナリオで主流のポンプタイプとなっています。
名前が示すように、遠心モノブロックポンプは、羽根車の回転によって発生する遠心力を利用して液体を輸送する機械装置です。
「モノブロック」という用語は、従来の長軸ポンプと区別する重要な特徴です。
この設計により、従来のポンプの複雑な伝達コンポーネントが排除され、装置がより軽量、よりコンパクト、かつ効率的になりました。
遠心モノブロックポンプの安定した効率的な動作は、複数のコアコンポーネントの調整にかかっています。各主要コンポーネントは、流体の吸引、加圧、搬送の全プロセスを完了するために独自の役割を果たします。コアコンポーネントとその機能は次のとおりです。
モーターはウォーターポンプ全体の動力の核として、エネルギー変換において重要な役割を果たし、電気エネルギーを機械エネルギーに効率的に変換し、羽根車を高速回転させ続け、流体輸送に十分な動力を供給し、装置の正常な動作の基盤として機能します。一体構造により、モーターとポンプ本体の正確なマッチングが保証され、より安定した出力が得られます。
インペラは、流体に直接作用するコア移動コンポーネントです。モーターの駆動により高速回転することで強い遠心力を発生させ、流体を素早く外側に押し広げ、羽根車の中心に低圧領域を形成して流体を連続的に吸引・加速するため、ポンプの送水効率を決める重要な部品です。
ポンプケーシングは羽根車を包み込み、全体がボリュート構造を採用しています。その中心的な機能は、流体の流れの方向を調整し、エネルギーを変換することです。インペラの回転により発生する流体の運動エネルギーを安定して流体の圧力エネルギーに変換し、送水圧力を大幅に高め、流体の流れをスムーズに水出口まで導き、効率的かつスムーズな輸送を実現します。
ポンプシャフトはモーターとインペラを接続する伝達ハブです。一体化された同軸設計が特徴で、モーターと同期して回転して動力を正確に伝達し、安定した回転速度と羽根車の均一な応力を確保し、流体搬送全体の一貫性を維持し、動力伝達のロスを防ぎます。
シールは、装置の気密性と動作の安定性を確保する重要な付属品で、主にポンプ シャフトとポンプ本体の間の接合部に取り付けられます。可動部品間の隙間を効果的にシールし、ポンプ内の流体の漏れや外部の塵や湿気のポンプ本体への侵入を完全に防ぎ、内部コアコンポーネントを保護し、機器の動作の完全性を維持し、故障の可能性を大幅に低減します。
遠心モノブロックポンプの動作ロジックはシンプルで成熟しており、高度に自動化されているため、複雑な手動操作は必要ありません。流体サイクルはコンポーネントの調整によって完了します。完全な操作プロセスは次のとおりです。
装置の電源を入れて起動すると、モーターがポンプシャフトを介して羽根車を高速回転させます。ポンプ室内の流体はインペラとともに高速回転し、遠心力の作用で外側に飛ばされ、インペラの中心に低圧の真空領域が形成されます。外部大気圧とポンプ内の低圧部との圧力差により、外部流体を水入口より羽根車中心部に継続的に吸い込み、流体を連続的に補給します。
その後、吸入された流体は羽根車の加速により十分な運動エネルギーを得て、ポンプケーシング内に高速で流入します。渦巻き型のポンプケーシングにより流路が徐々に狭まり、流体の流量が減少し、流体の運動エネルギーを効率よく圧力エネルギーに変換し、流体の加圧を完了します。最後に、加圧された高圧流体はポンプケーシングの案内路に沿って水出口から安定して吐出され、給水、水循環、流体輸送という一連の動作が連続的に完了します。
多段ポンプや分割ポンプと比較して、遠心モノブロックポンプは、その独自の設計により、市場競争において大きな利点を示します。
モーターとポンプ本体が一体化しているため、大型のベースや複雑なアライメント調整が不要で、従来のポンプセットに比べ床面積が大幅に小さくなります。これにより、スペースが限られた住宅用加圧、小規模工場、またはモジュール式機器に最適です。
直結構造により、ベルト駆動や長軸駆動によるエネルギーロスがなくなり、モーターの動力をほぼ100％羽根車に伝達します。この高い伝達効率は、モノブロックポンプが同じ流量の下でかなりの電気代を節約できることを意味します。
コンポーネントが少ないということは、故障箇所が少ないことを意味します。複雑なカップリング調整の問題や着用可能なベルトはありません。日常のメンテナンスは通常、シールとベアリングをチェックするだけで済むため、ダウンタイムとメンテナンスコストが大幅に削減されます。
モノブロックポンプは材質（ステンレス、鋳鉄など）やシールの種類を変えることで、さまざまな媒体に対応できます。きれいな水道水、腐食性薬品、微量粒子を含むスラリーなどに対応したモデルを用意しています。
モノブロックポンプは初期調達コストと長期運用コストの両方で優れたパフォーマンスを発揮します。標準化された生産プロセスにより価格が手頃になり、エネルギー消費量とメンテナンス率が低いため、投資収益率がさらに向上します。
結論として、遠心モノブロックポンプは、コンパクトな構造、安定した性能、高効率、省エネを備えた統合流体輸送装置です。モーターとポンプ本体の一体設計により、設置の煩雑さ、エネルギー消費量の多さ、メンテナンスの手間、占有スペースの多さなど、従来の遠心ポンプの産業上の課題を完璧に解決し、コストパフォーマンスと実用性の高い現在主流のポンプタイプとなっています。 Teffiko は長年にわたり流体輸送機器の分野に深く携わり、機器技術と性能基準を厳密に管理し、安定性、耐久性、エネルギー効率に優れ、メンテナンスの手間がかからない遠心ポンプ ソリューションを世界中のユーザーに提供してきました。製品パラメータ、選択プラン、カスタマイズされたサービスの詳細については、公式 Web サイトをご覧ください。www.teffiko.com
-
