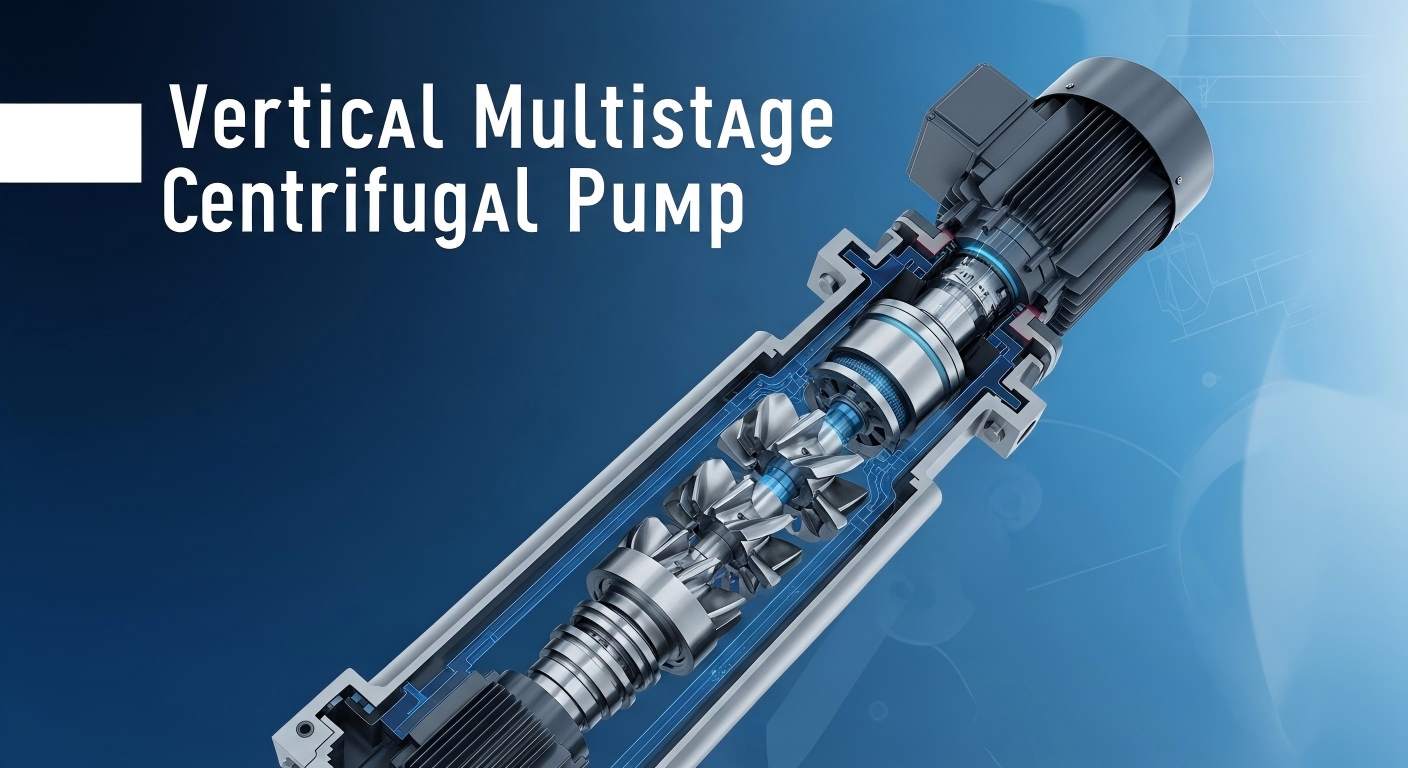

A 立型多段渦巻ポンプ複数の羽根車を垂直に積み重ねた高圧流体取扱装置です。本装置は横軸ポンプの横軸配置と異なり、モータとポンプ本体を垂直同軸構造とし、同一主軸上に複数の羽根車を直列に取り付けた構造となっています。インペラと流路の各セットは独立した加圧ユニットを形成し、流体圧力を徐々に増加させます。
市場にある高品質の立型多段遠心ポンプは、ほとんどが標準化されたモジュラー設計を備えたコンパクトな一体型ステンレス鋼構造を採用しています。軽量で耐食性があり、分解、組み立て、メンテナンスが簡単です。従来の単段遠心ポンプは揚程が限られていますが、多段加圧構造により超高圧の水圧を生成できるため、高揚程と低～中流量が必要な流体ハンドリング用途では代替不可能です。
装置が起動すると、モーターが主軸と直列に接続されたすべての羽根車を駆動し、高速で回転します。流体は吸込口から一段目羽根車に入り、遠心力により初期運動エネルギーと圧力エネルギーを得て羽根車外周部に投げ出されます。次に、流体はガイドベーンチャネルを通って第 2 段インペラに入り、二次加圧されます。流体は複数の羽根車によって段階的に加圧された後、安定した高圧、高揚程の水流を形成し、最終的にポンプ出口から吐出されて流体ハンドリングプロセスが完了します。
垂直レイアウトにより、より真っ直ぐで滑らかな流体流路が形成され、流れ抵抗とエネルギー損失が効果的に低減されます。また、対称直列構造によりポンプ本体にかかる応力が均一に分散されるため、長期運転時の低振動・低騒音となり、装置の動作安定性が大幅に向上します。
横型多段遠心ポンプ、単段遠心ポンプ、その他の流体処理機器と比較して、立型多段遠心ポンプには優れた総合的な利点があり、これが世界中の産業プロジェクトで広く採用されている主な理由です。
垂直同軸設計により、機器の設置面積が大幅に削減されます。立型多段うず巻ポンプは、水平方向に広い設置スペースを必要とする横型ポンプとは異なり、垂直方向の占有面積が小さくて済むため、工場の設備室や高層ビルのポンプ室など、水平方向のスペースが限られているシーンに最適です。建設スペースを効果的に節約し、インフラ投資コストを削減します。
多段羽根車直列加圧技術により、数十メートルから数百メートルの揚程を実現し、さまざまな高圧水供給の要求に応えます。段階的加圧方式により、より均一な流体圧力出力が得られ、高出力単段ポンプの大きな圧力変動を回避し、流体システム全体の安定した動作を保証します。
最適化された油圧モデルと低抵抗の流路設計により、油圧損失を効果的に最小限に抑えます。高効率の省エネモーターと組み合わせることで、装置全体の動作効率は従来の高揚程水ポンプよりもはるかに高くなります。長期にわたる継続的な産業運用では、消費電力を大幅に削減し、企業の運用コストを大幅に節約できます。さらに、低振動かつ低摩耗の動作により、摩耗部品の耐用年数が延長され、メンテナンスの頻度とコストが削減されます。
高品質の立型多段渦巻ポンプは、主に304/316ステンレス鋼で作られており、優れた耐食性、耐錆性、耐酸化性を備えています。上水や弱腐食性の工業用水などさまざまな媒体に対応し、高温や弱腐食性の媒体など複雑な作業条件にも適応します。モジュール式の分解・組立構造により、日常の清掃、メンテナンス、部品交換が簡単になります。
上下対称構造により装置の軸力のバランスが取れ、運転時の振動や騒音を効果的に低減します。ユニット全体は明白なジッターなしでスムーズに動作し、産業プラントや商業ビルの環境騒音基準に準拠しており、24 時間連続の長時間動作の需要を満たすことができます。
機器の性能を最大限に発揮するには、実際の使用条件に応じた的確な選定が重要です。コア選択指標は次のとおりです。
まず、確認してください流量と揚程の要件: 圧力不足や余分な電力の無駄を避けるために、実際の給水流量と必要なヘッド高さに応じて、対応するインペラの段数とポンプのモデルを一致させます。
第二に、次の点に注意してくださいメディアの特性: 装置の耐用年数を確保するために、搬送媒体が腐食性であるかどうかに基づいて、炭素鋼またはステンレス鋼の装置を選択します。
第三に、一致します動作環境: 高温、多湿、粉塵の多い作業環境では、密閉型および防塵型のモデルを選択して、機器の環境適応性を向上させます。
最後に優先順位を付ける省エネ標準モデル: CEおよびISO認証を取得した高効率立型多段渦巻ポンプは、安定した品質、低エネルギー消費、便利なアフターメンテナンスを特徴としています。
立型多段遠心ポンプは、そのコンパクトな構造、高揚程、優れたエネルギー効率、低騒音、幅広い適応性により、中核となる高圧流体ハンドリング装置として、現代の産業および民間の流体システムに不可欠な機器となっています。 Teffiko は流体取り扱い機器の研究開発と製造を専門としており、長年にわたりポンプおよびバルブ業界に深く根ざしています。 Teffiko は、成熟した技術と厳格な品質管理システムに頼って、さまざまな複雑な作業条件に正確に適応するさまざまな高性能垂直多段遠心ポンプを開発し、さまざまな業界のユーザーにカスタマイズされた、エネルギー効率が高く安定した流体処理ソリューションを提供しています。立型多段遠心ポンプの選択のヒント、業界の洞察、製品の詳細について詳しくは、当社の公式 Web サイトをご覧ください。www.teffiko.com。
