防振障害を防ぐためにウォーターポンプを正しく取り付ける方法

2026-07-15 0 メッセージを残してください

ウォーターポンプ振動、騒音、パイプラインの揺れ、建物の共振は、主に標準以下の設置と防振の欠陥によって引き起こされます。振動絶縁は、オプションのノイズ低減ステップではなく、コアの設置プロセスです。標準設置により、ポンプ、パイプライン、建物構造間の振動伝達を効果的に遮断し、パイプラインの亀裂や構造共振を回避し、ポンプの耐用年数を延ばし、安定した給水システムの動作を確保します。

この記事では、ほとんどの遠心ポンプや循環ポンプに適用できる、基礎構造、防振コンポーネントのレイアウト、パイプラインの処理と受け入れをカバーする、標準化されたウォーターポンプ防振設置の実践方法を要約します。

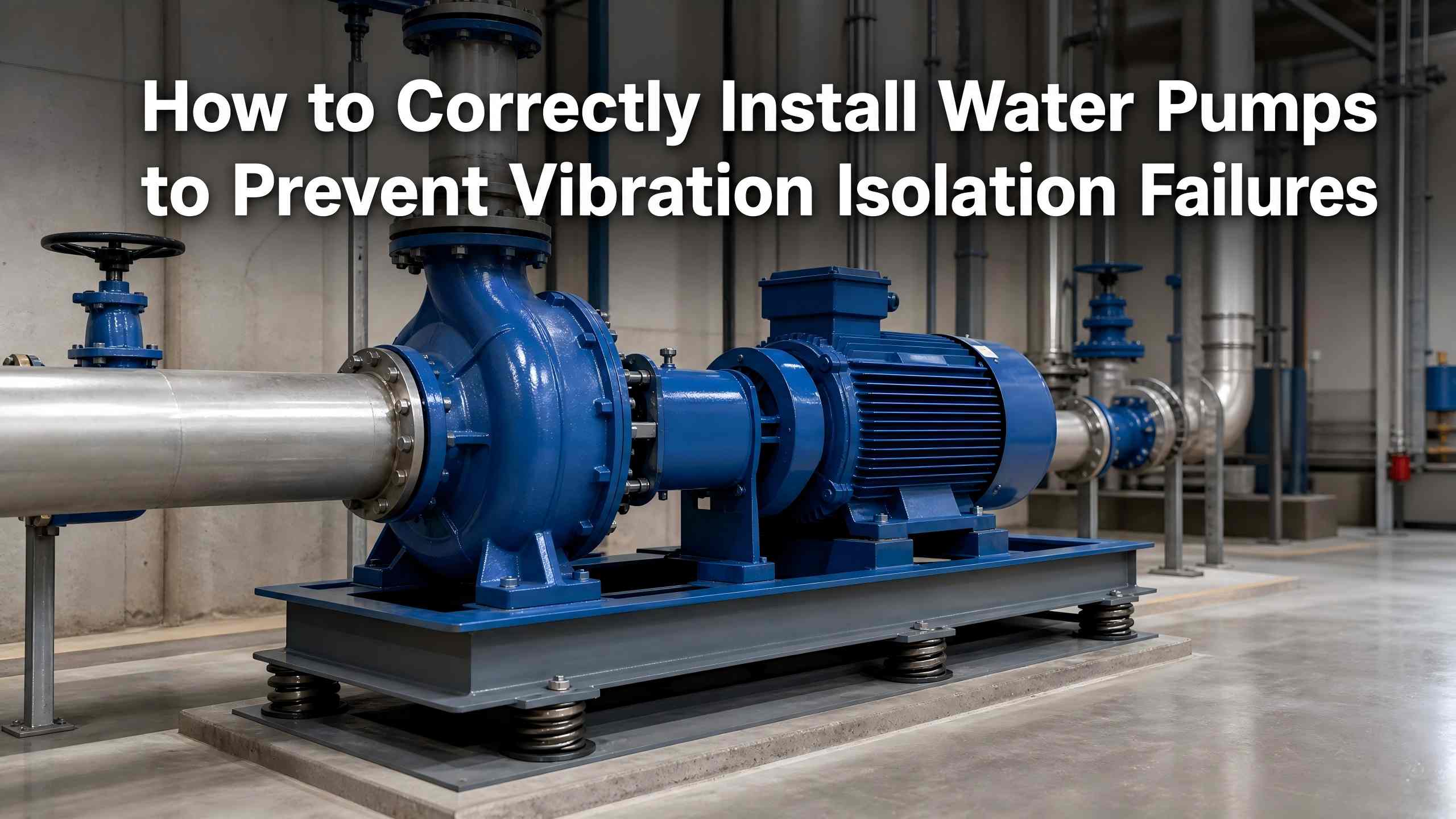

Water Pump Vibration Isolation

1. 防振不良の主な原因

動作時の機械振動ウォーターポンプ避けられない。分離の失敗のほとんどは、次の 5 つの典型的なインストールエラーから発生します。

- 堅固な接続: ポンプベース、基礎、パイプラインが完全に固定されているため、振動緩衝スペースが排除され、全体の共振が発生します。

- 標準化されていないアイソレータの設置: 非対称のレイアウトと不均一な圧縮変形により、局所的な強い接触が生じ、絶縁性能が低下します。

- パイプライン引張応力: パイプライン接続が硬いとポンプユニットが引っ張られ、動作振動が増幅されて二次共振が引き起こされます。

- 不十分な基礎構造: 重量が足りず、平らでない、または不安定な基礎は、中心のずれや継続的な揺れを引き起こします。

- アイソレータの異常な使用: 混合パッド仕様、過剰な層または腐食性接触は、コンポーネントの早期故障につながります。

適切な防振は柔軟な防振に依存しており、ポンプユニットが均一な部品応力で弾性的に吊り下げられた状態で動作することを可能にします。

2. 標準的なポンプ基礎の設置

効果的な防振の前提条件となるのは、適切な基礎です。

サイズと重量:コンクリート慣性基礎またはポンプ本体重量の1～2倍の鋼製基礎を採用してください。ベースはポンプフットを完全にカバーし、各側に少なくとも 100 mm のマージンを確保します。床置きポンプでは、構造振動フィードバックを低減するために、より厚く重い基礎が必要です。

平面度と強度：基礎コンクリート強度はC25以上とする。二次グラウトコンクリートは基礎コンクリートよりも強度がなければなりません。アイソレーターを浸水から保護するために、排水用の傾斜を確保し、平らで亀裂のない表面を確保してください。

アンカーボルトのルール:ボルトの緩みや傾きを防ぐために、バネ座金を垂直に埋め込んでください。高周波振動を防ぐため、固定時にポンプユニットを無理に変形させないでください。

3. 防振部品の標準搭載

標準的なアイソレータのレイアウトは、防振効率を直接決定します。

一般的なレイアウト:すべてのアイソレータをポンプ中心軸に沿って対称に配置します。 4 点レイアウトでは、時計回りまたは反時計回りの均一な配置が採用されます。 6 点サポートの場合、一貫した圧縮変形を確保するために、ベースの角に 4 つのパッド、長辺に 2 つのパッドを取り付けます。アイソレータのエッジは慣性ブロックの範囲を超えてはなりません。

水平ポンプ設置:ゴムパッドまたはダンピングスプリングアイソレーターを使用してください。接着や強固な固定は必要ありません。自重圧縮により、信頼性の高い柔軟なバッファリングが提供されます。

垂直ポンプ設置:バネ座金ボルトで固定された鋼製ベースにアンカー付きゴム製アイソレーターを取り付け、床にアンカーして上下の揺れを排除します。

多層パッドアセンブリ:単層絶縁では不十分な場合は最大 5 層。 4mm 以上の亜鉛メッキ鋼板 (各辺 10mm 特大) で区切られた同一のパッドを、千鳥状の層と接着剤で使用してください。

検査と保護:取り付ける前にコンポーネントの外観と圧縮限界を確認してください。ゴムの老化を防ぐために、アイソレーターを酸、アルカリ、有機溶剤から遠ざけてください。
