立形遠心ポンプ: 構造、用途、選択、メンテナンスに関する完全ガイド

現代の工業用流体の取り扱いでは、縦型遠心ポンプは、そのユニークな構造設計と優れた性能により、世界中のエンジニアにとって最初の選択肢となっています。テフィコは流体機械分野に深く根ざし、流体機器の研究開発・製造を行うプロフェッショナルブランドです。当社は油圧効率だけでなく、複雑な作業条件下での安定性やスペース利用率も重視しています。

1. 立形渦巻ポンプのコア構造と動作原理

垂直遠心ポンプ軸が水平面に対して垂直なタイプのベーンポンプです。その基本的な動作原理は、羽根車の高速回転によって発生する遠心力を利用して、機械エネルギーを流体の運動エネルギーと圧力エネルギーに変換することです。

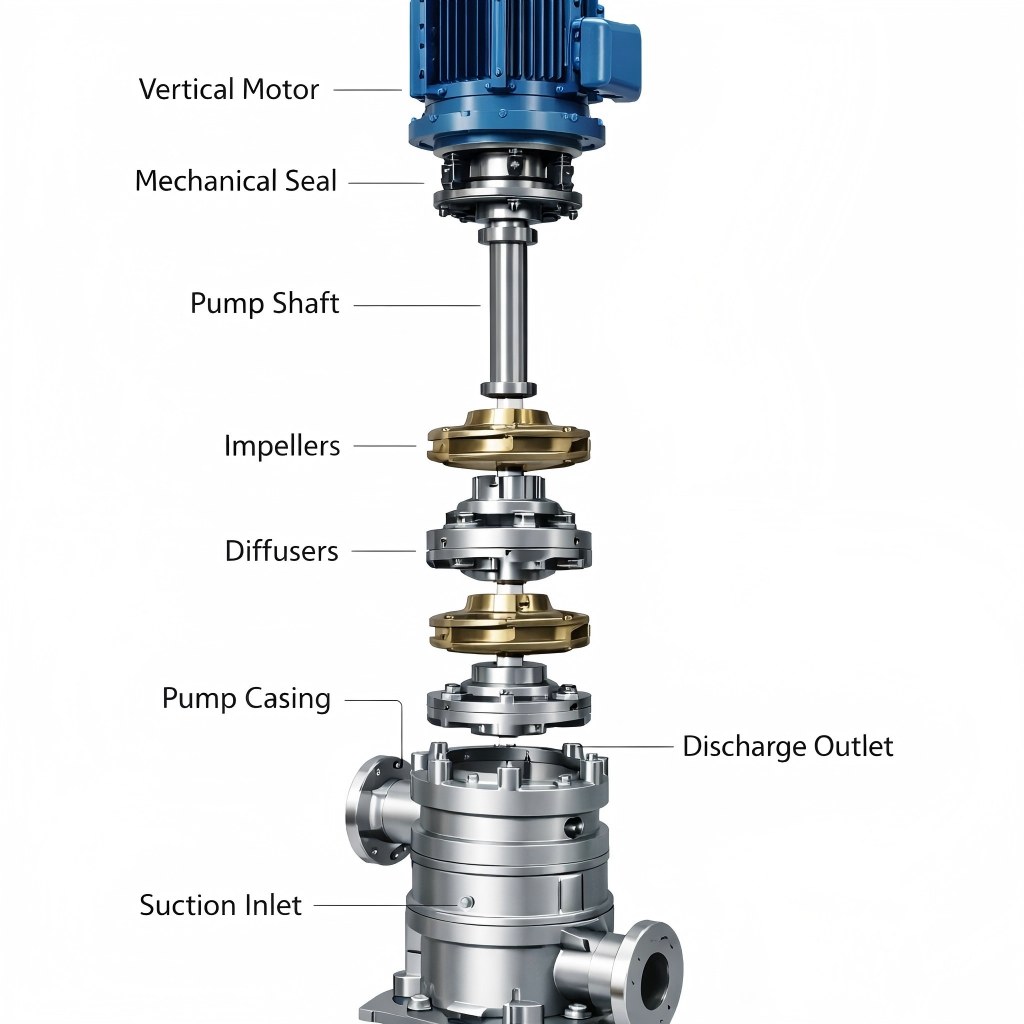

主要な技術構造:

垂直モーター設計: モーターはポンプ本体の上に配置され、カップリングを介してポンプ シャフトを直接駆動するため、液体漏れによるモーターの損傷を効果的に防止します。油圧モデルの最適化: 高度な CFD (数値流体力学) シミュレーション設計を採用して、滑らかな流路を確保し、液体流の衝撃損失を最小限に抑えます。小さい床面積: これは垂直ポンプの最も直感的な特徴です。同性能の横型ポンプと比較して、床面積が約100倍になります。

通常は 60% 以上節約されます。

2. 立型遠心ポンプの主な利点

横型遠心ポンプと比較して、立型遠心ポンプは特定の動作条件下で大きな利点を示します。

• 狭い床面積: ポンプ本体は垂直に設置されているため、貴重な地上スペースが大幅に節約され、船室、地下ポンプ室、コンパクトな産業機器などのスペースに制約のある場所に特に適しています。
• 簡単な始動と呼び水: インペラは通常、液体に浸すことができるため (垂直型水中ポンプなど)、追加の呼び水は必要ありません。これにより、始動プロセスが簡素化され、キャビテーションが効果的に回避されます。
• 優れた耐キャビテーション性能: インペラは小さな吸引揚力または正の吸引揚力で液体に浸されるため、キャビテーションの可能性が効果的に低減され、ポンプの耐用年数が延長されます。
• メンテナンスが容易：一部の立型ポンプは「バックプルアウト」設計を採用しており、配管を分解することなく内部部品の点検やメンテナンスが可能であり、メンテナンス効率が向上します。
• コンパクトな構造と低騒音: 最新の立型遠心ポンプの設計は統合され、最適化される傾向があり、通常は動作騒音と振動が低くなります。

3. 典型的なアプリケーションシナリオ

立形遠心ポンプは、その独特の利点により、次の分野で広く使用されています。

• 都市の給水と排水: ブースター ポンプ、消火ポンプ、または下水揚水ポンプとして機能し、都市インフラにおいて重要な役割を果たします。
• 工業用循環水システム：冷却塔、ボイラー給水、化学プロセス、その他のリンクで安定した流体輸送を提供します。
• 石油化学産業: さまざまな腐食性、可燃性、爆発性、または高温の媒体の搬送。特に安全な生産を確保するための水中設置に適しています。
• 海洋および海洋エンジニアリング: 船室の狭いスペースでのバラスト水、冷却水、防火システムおよびその他のシステムに使用されます。
• 農業灌漑: 農地灌漑のニーズを満たすために深井戸または貯水池から水を汲み上げます。
• 環境保全用水処理：下水処理場における各種水媒体の輸送、純水の調製などのリンク。

4. 一般的な故障診断とメンテナンスに関する提案

適切に設計された立型遠心ポンプであっても、長期間の運転中にさまざまな故障が発生する可能性があります。タイムリーな診断とメンテナンスは、効率的かつ安定した運用を確保するための鍵です。

4.1 一般的な障害

4.2 メンテナンスに関する提案

• 定期点検：ポンプの運転状態、軸受温度、振動、騒音、シール状態を定期的に点検してください。
• 潤滑管理：軸受の潤滑グリースは、メーカーが推奨するサイクルおよび種類に従って給油または交換してください。
• シールの検査と交換：メカニカルシールの摩耗を定期的にチェックし、漏れやひどい摩耗が見つかった場合は適時に交換します。
• 洗浄と防食：ポンプ本体および周囲の環境を清潔に保ち、腐食しやすい部品には防食処理を行ってください。
• スペアパーツの管理: 一般的な摩耗部品 (メカニカル シール、ベアリング、シール リングなど) のスペアパーツを準備し、適時に交換できるようにします。

結論

効率的で信頼性の高い流体輸送装置として、立型遠心ポンプは現代の産業においてかけがえのない役割を果たしています。それらの動作原理を深く理解し、構造上の利点を最大限に活用し、科学的なメンテナンス戦略を実行することで、そのパフォーマンスを最大化し、工業生産の継続性と経済性を確保することができます。テフィコは、高品質の垂直遠心ポンプ製品と工業用流体の取り扱いに対する専門的な技術サポートを提供することに常に取り組んできました。このガイドが、立型遠心ポンプの選択、適用、メンテナンスに関する有用な参考情報とガイダンスを提供することを願っています。 Teffiko は、効率的で安心な産業用流体輸送を促進するためにお客様に同行します。
