パイプライン ポンプとブースター ポンプによくある 7 つの障害と効率的な解決策

パイプライン ポンプとブースター ポンプは、現代の工業用、農業用、民生用の給水システムに不可欠な中核機器として、コンパクトな構造、設置とメンテナンスの容易さ、安定した信頼性の高い性能により、加圧および給水シナリオで広く使用されています。しかし、長期間の運用ではさまざまな故障が避けられません。これらの問題をタイムリーかつ正確に特定して解決することは、システムの安定した動作を確保し、機器の耐用年数を延ばし、運用コストを削減するために非常に重要です。専門的な理論と実践経験を組み合わせることで、テフィコこの文書は、パイプライン ポンプとブースター ポンプの 7 つの最も一般的な故障を詳細に分析し、詳細なトラブルシューティング手順と効率的な治療方法を提供し、大多数のユーザーに重要な参考資料を提供することを目的としています。

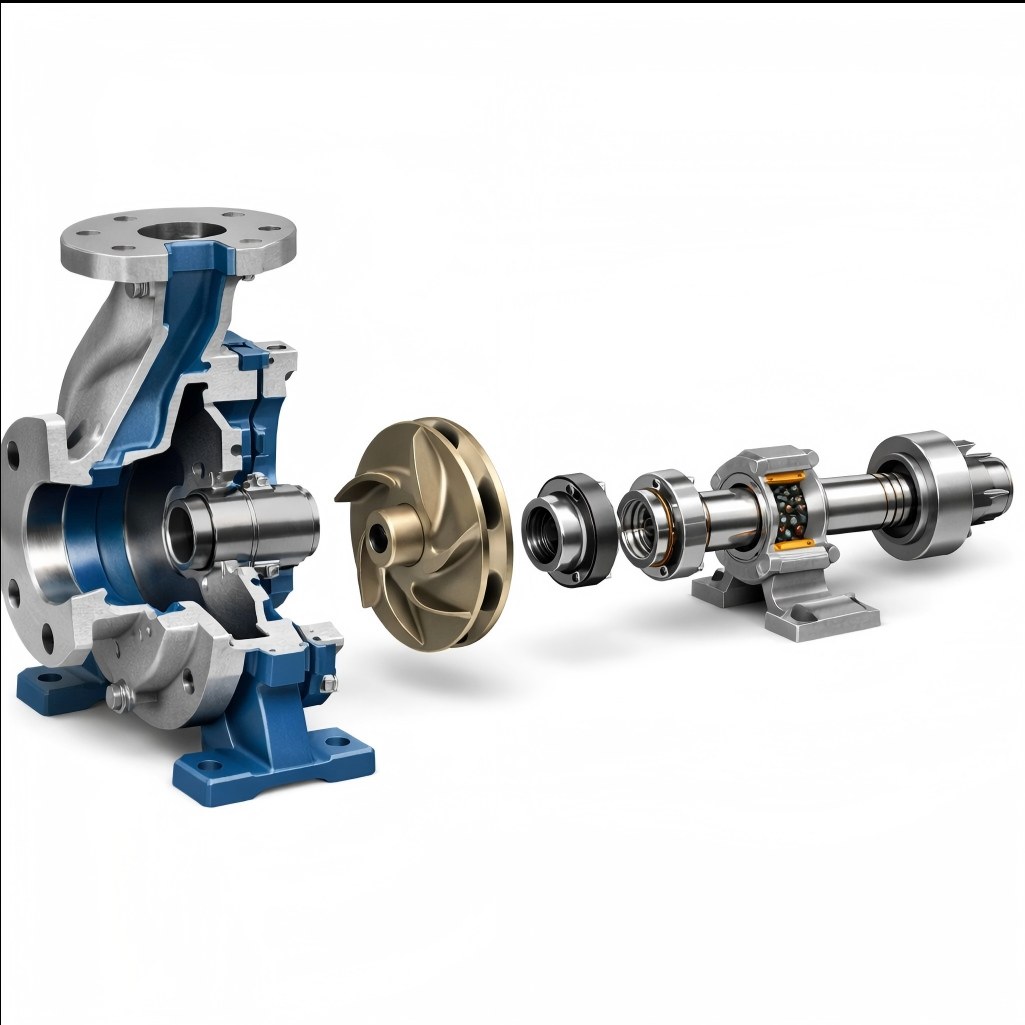

I. パイプラインポンプおよびブースターポンプからの水の排出がない

パイプライン ポンプやブースター ポンプが正常に水を排出できないことは、通常、システム内で最も直接的かつ緊急の問題です。原因には、パイプライン、ポンプ本体、電気システム、その他の側面が関係している可能性があります。

一般的な原因とトラブルシューティング:

1. 入口および出口のバルブおよびパイプラインの詰まり:

• 現象：ポンプを起動しても水が出ない、または流量が極端に少ない。
• トラブルシューティング: 入口および出口のバルブが完全に開いているかどうか、入口および出口のパイプラインおよびインペラの流路をブロックしているスケール、破片、または異物がないかどうかを確認してください。
• 処置: 詰まりを取り除き、バルブの開き具合を再調整してください。

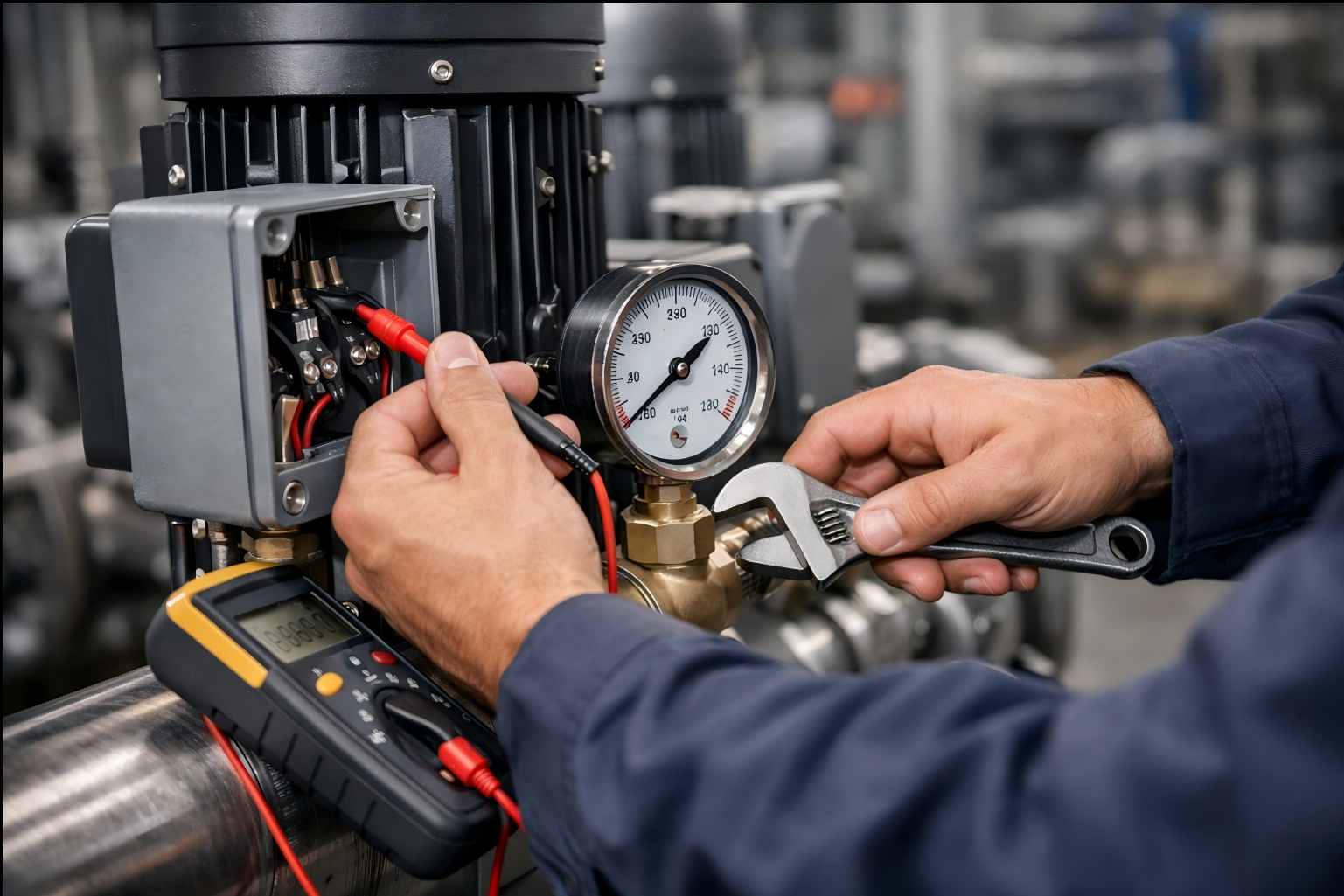

2. モーターの回転方向と電気的問題:

• 現象：モーターは回転するがポンプが動作しない、または回転速度が著しく低下し、異音が発生する場合があります。
• トラブルシューティング：モータの回転方向が正しいか（特に三相モータの場合、逆にすると正常に排水できません）、欠相動作していないか、回転速度が低すぎないかを確認してください。
• 処置: モーターの配線を調整して回転方向を変更し、モーターの配線を固定し、三相電源のバランスを確保します。

3. 吸入パイプラインのシール不良:

• 現象：ポンプが水を吸い込めない、または吸込配管内でブクブク音が発生する。
• トラブルシューティング: 吸入パイプラインの各シール面に空気漏れがないか確認してください。
• 処置: 各シール面を締めて空気を排出し、吸入パイプラインの良好なシールを確保します。

4. ポンプキャビティ内の空気:

• 現象：ポンプ起動後、吸込みが確立できない、または水の吐出が断続的になる。
• トラブルシューティング: 起動前にポンプが液体で完全に満たされていないため、ポンプ キャビティ内に空気が入っています。
• 処置: ポンプ カバーまたは排気バルブを開き、ポンプ キャビティ内の空気をすべて排気し、ポンプが液体で満たされていることを確認します。

5. 不十分な入口水供給または過度に高い吸込揚程:

• 現象：ポンプが長時間アイドル状態になったり、吐出水量が不安定になったりします。
• トラブルシューティング: 入口水の供給が十分であるかどうか、吸引揚程がポンプの許容範囲を超えていないか、またはフートバルブからの漏れがないかを確認してください (特に系統接続された水道管で使用され、吸引揚程がある場合に発生しやすい)。
• 処置: ポンプを停止して点検し、給水条件を調整し、吸込揚程を下げ、フート弁の漏れ問題を修復します。

6. 高すぎるパイプライン抵抗または不適切なモデル選択:

• 現象: ポンプは正常に動作しますが、流量または揚程が要件を満たしていません。
• トラブルシューティング: パイプラインの設計に過度の曲がり、バルブ、または小さすぎるパイプ直径がないか、ポンプのモデルが実際の動作条件と不一致かどうかを評価します。
• 処置: 必要に応じて、パイプラインの曲がりを減らし、パイプラインの設計を最適化し、作業条件により適したポンプを再選択します。

II.パイプラインポンプやブースターポンプの出口圧力不足

ブースター ポンプの中核的な機能は、安定したシステム圧力を提供することです。出口圧力が期待値に達しない場合、端末機器の使用効率が直接影響を受けます。

一般的な原因とトラブルシューティング:

1. 液体中の空気:

• 現象：出口圧力が変動したり、ブクブク音を伴う。
• トラブルシューティング: 液体に空気が混入していないか確認してください。空気が混入するとポンプの正常な動作に影響します。
• 処置: 液体内の空気をすべて排出し、ポンプが純粋な液体を確実に吸い込むようにしてください。

2. 回転速度不足またはインペラの損傷:

• 現象：ポンプは動作するが、圧力が低い、または異音が発生する。
• トラブルシューティング: ポンプ速度が定格値に達しているかどうか、インペラが摩耗や腐食によって損傷していないかどうかを確認してください。
• 処置: ポンプ速度を確認して上げ、摩耗または損傷したインペラを交換します。

3. アウトレットバルブの開度が大きすぎる場合:

• 現象: システム圧力を効果的に確立できません。
• トラブルシューティング: 出口バルブの開度が大きすぎると、システム抵抗が不十分になり、ポンプが設計された揚程点で動作できなくなります。
• 処置: 出口バルブの開度を適切に減らして、ポンプを定格動作条件に近づけて動作させます。

Ⅲ．パイプラインポンプやブースターポンプの流量不足

ポンプは正常に起動して運転できますが、実際の排水流量は設計値よりも大幅に低く、ポンプの輸送能力が制限されていることがわかります。

一般的な原因とトラブルシューティング:

1. 流路の詰まりとバルブの開き:

• 現象：流量が低いままです。
• トラブルシューティング：パイプラインポンプの流路や羽根車部の詰まり（スケール付着など）、バルブ開度が不足していないか確認してください。
• 処置: 詰まりを取り除き、バルブの開きを再調整し、ポンプとパイプラインの滑らかさを確保します。

2. 回転速度が低すぎる:

• 現象：流量不足でポンプが弱く動作します。
• トラブルシューティング: モーターの速度が正常であるか、電源電圧の低下などの問題がないかを確認してください。
• 処置: ウォーターポンプシャフトの回転速度を上げ、モーターが定格速度で動作するようにしてください。

3. インペラの摩耗:

• 現象：長期間運転すると流量が徐々に低下します。
• トラブルシューティング：長期間の使用によりインペラとポンプケーシングの間の隙間が増加し、効率が低下します。
• 処置: 摩耗したインペラを交換します。

4. アウトレットバルブの開度が大きすぎる場合:

• 現象：流量が予想より低い。
• トラブルシューティング: 出口バルブの開度はシステムの流量に影響します。
• 処置：出口バルブの開度を適切に調整してください。

5. 低電圧:

• 現象：モーターが低速で弱く動作します。
• トラブルシューティング：電源電圧が定格値より低くないか確認してください。
• 処置: モーターが安定した電圧を得るために、電圧安定化措置を講じてください。

IV.ブースターポンプモーターの過熱

運転中のモータの異常温度上昇は、絶縁劣化を促進しモータ寿命を低下させるだけでなく、火災などの安全事故を引き起こす可能性があります。

一般的な原因とトラブルシューティング:

1. 劣悪な環境と放熱:

• 現象：モーターハウジングが異常に高温になります。
• トラブルシューティング：ポンプ設置場所の周囲温度が高すぎないか、モーターの放熱ファンが損傷していないか、ヒートシンクにゴミが詰まっていないかを確認してください。
• 処置: 環境の換気を改善し、モーターのヒートシンクを清掃し、ファンが正常に動作するようにします。

2. 過剰なモーター負荷:

• 現象：モーター電流が定格値を超えています。
• トラブルシューティング: 定格流量または揚程を超える運転条件でポンプが長時間動作すると、モーターが過負荷になります。
• 処置: 機械部品をチェックし、適時に調整および処理し、ポンプが定格流量および揚程近くで動作するように出口バルブを調整し、過負荷運転を避けてください。

3. 異常電圧または欠相:

• 現象：モーターが著しく過熱し、異音が発生する場合があります。
• トラブルシューティング: 電源電圧が高すぎたり、低すぎたり、欠相していないか (三相モーターの場合) を確認してください。
• 処置: 電源電圧の安定性を確保し、三相電源のバランスを確認してください。

4. モーターへの水の浸入:

• 現象：モーター内部が湿気を帯び、絶縁性能が低下します。
• トラブルシューティング: 密閉不良や湿気の多い環境によりモーターが浸水していないか確認してください。
• 処置: モーターを十分に乾燥させ、浸水の原因を修復してください。

V. パイプラインポンプおよびブースターポンプの水漏れ

ポンプ本体や接続部からの水漏れは、貴重な媒体の損失を引き起こすだけでなく、機器の腐食や環境汚染、さらには電気的短絡を引き起こす可能性があります。

一般的な原因とトラブルシューティング:

1. メカニカルシールの摩耗または損傷:

• 現象：ポンプシャフトとポンプ本体の接続部から液体が染み出す。
• トラブルシューティング: メカニカルシールは遠心ポンプの最も一般的な水漏れ箇所であり、長期間の運転による磨耗や衝撃により故障につながる可能性があります。
• 処置: 磨耗または損傷したメカニカル シールを交換します。

2. ポンプ本体の砂穴または亀裂:

• 現象：ポンプ本体表面に液体がにじみ出る。
• トラブルシューティング: 外部からの衝撃や腐食により、ポンプ本体の鋳物に欠陥 (砂穴) や亀裂が生じる可能性があります。
• 処置：砂穴や小さな亀裂は溶接して補修し、亀裂がひどい場合はポンプ本体を交換します。

3. 凹凸のあるシール面:

• 現象：フランジや接合部からの漏れ。
• トラブルシューティング：ポンプカバーやフランジなどの接合部のシール面は、取り付け不良や変形により凹凸が生じる場合があります。
• 処置: シール面をトリミングして平坦度を確保します。

4. 取り付けボルトの緩み:

• 現象：接合部からの漏れ。
• トラブルシューティング：振動や長期間の使用により、ポンプ本体の各接続部の締結ボルトが緩むことがあります。
• 処置: すべての取り付けボルトの緩みを確認し、均等に締めてください。

VI.パイプラインポンプやブースターポンプの振動や異音

運転中のポンプの異常な騒音や激しい振動は、多くの場合、装置の内部構造または設置上の問題の前兆であり、これを高く評価する必要があります。

一般的な原因とトラブルシューティング:

1. ユニットの取り付けがしっかりしていない場合:

• 現象：ポンプ全体が揺れ、その振動が基礎に伝わります。
• トラブルシューティング：ポンプの設置基礎がしっかりしているか、ポンプフランジの支持部分が安定しているかを確認してください。
• 処置：ポンプフランジの支持部を補強し、ユニットを安定して設置してください。

2. サクションパイプのエア漏れまたは水没深さの不足:

• 現象：ポンプ内のキャビテーション音と振動。
• トラブルシューティング：吸込管路のエア漏れや吸込管オリフィスの浸水深さが不十分な場合、ポンプによるエア吸入やキャビテーションが発生します。
• 処置: ポンプが確実に純粋な液体を吸引できるように、空気漏れ箇所を塞ぐか、吸引パイプの浸漬深さを長くしてください。

3. インペラのキャビテーション:

• 現象：ポンプ内で「豆が弾ける」ような異音が発生し、振動を伴い、流量や揚程が低下します。
• トラブルシューティング: ポンプの吸込側の圧力が低すぎるため、液体がポンプ内で蒸発して気泡が形成され、その気泡が破裂して衝撃波が発生し、インペラが損傷します。
• 処置: ポンプの設置高さを下げるか、吸込管の直径を大きくするか、入口圧力を上げて正味吸込揚程 (NPSH) を改善し、損傷したインペラを交換してください。

4. 動作条件からの逸脱:

• 現象：設計以外の箇所でポンプを動作させると、ポンプの効率が低下し、振動が発生する場合があります。
• トラブルシューティング: ポンプが大流量点で長時間動作するか、高効率ゾーンから逸脱します。
• 対策：バルブ等を調整するなどしてポンプをできるだけ高効率領域（定格点）で動作させ、大流量点での動作を避けてください。

VII.パイプラインポンプおよびブースターポンプの過剰な出力

動作中のポンプの電力消費量が異常に増加すると、エネルギーの無駄を意味するだけでなく、装置の内部問題を示し、部品の摩耗が促進される可能性があります。

一般的な原因とトラブルシューティング:

1. 定格流量を超えて使用する場合:

• 現象：モータ電流が大きすぎ、ポンプ動作負荷が大きい。
• トラブルシューティング: ポンプは設計流量を大幅に超える動作条件で動作し、油圧損失が増加し、モーター負荷が大きくなります。
• 処置: 流量を調整し、出口バルブを適切に閉じ、ポンプを定格流量付近で動作させます。

2. 過度に高い吸引リフト:

• 現象：ポンプの吸引力が不足し、モーターの負荷が増加します。
• トラブルシューティング: ポンプの設置高さが高すぎると、吸引揚力が過度に大きくなり、吸引抵抗を克服するためにポンプはより多くのエネルギーを消費する必要があります。
• 処置：ポンプ設置面を下げ、吸込揚程を小さくしてください。

3. ベアリングの摩耗:

• 現象：モーターやポンプ本体のベアリングが過熱し、摩擦音を伴います。
• トラブルシューティング: 長期間の運転、潤滑不良、または不適切な取り付けによりベアリングが摩耗し、摩擦とモーターの負荷が増加します。
• 処置: 磨耗したベアリングを交換してください。

結論

パイプラインポンプやブースターポンプの安定運転は、さまざまなシステムを効率的に運用するための基盤です。上記の 7 つの一般的な障害を深く理解し、体系的なトラブルシューティングを行うことと、本書で説明する具体的な対処方法を組み合わせることで、ユーザーは障害の診断と解決能力を大幅に向上させることができます。定期的な予防メンテナンス、厳格な設置仕様、合理的なモデルの選択とマッチング、異常状態へのタイムリーな対応が、Tefiko ポンプ装置の長期にわたる安定した効率的な稼働を保証する鍵となります。専門知識と実践経験を統合したこのガイドが、ポンプ機器のメンテナンス作業に包括的で貴重な参考資料となることを願っています。
