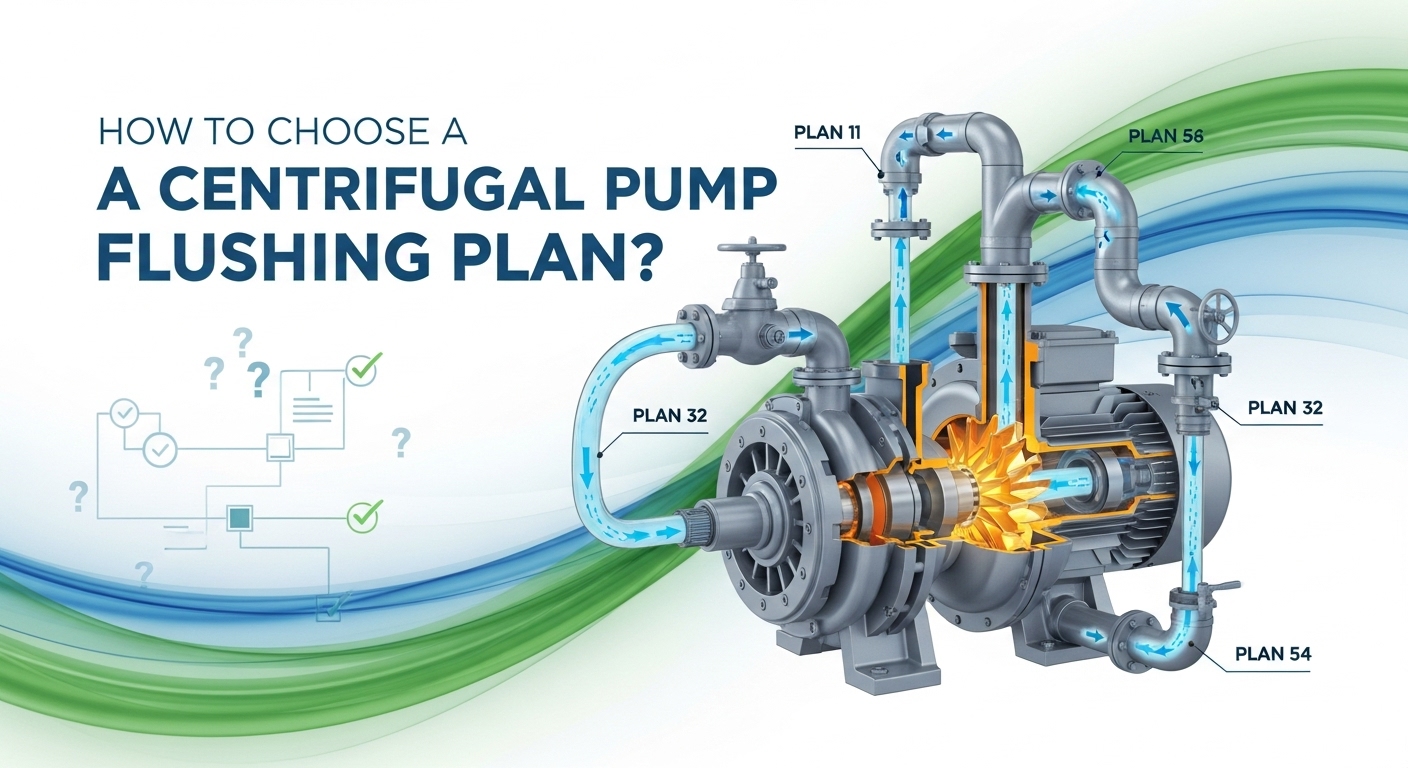

遠心ポンプのフラッシング プランはどのように選択すればよいですか?

化学プラント、製油所、製薬施設では、軽微な漏れから完全な停止、さらには安全上のインシデントに至るまで、ポンプの故障の 10 件中 8 件は、メカニカル シールのフラッシング計画が不適切に選択されていたことが原因であると言っても過言ではありません。

これは、軽質炭化水素や研磨剤スラリーを扱うような「メンテナンスが必要な」ポンプに特に当てはまります。

に基づいてAPI 682規格このガイドでは、長年にわたる現場での実践経験に基づいて、シングルシールからドライガスシステムに至るまで、最も一般的なフラッシング構成を詳しく説明しています。これにより、最初から適切なフラッシング構成を選択して、コストのかかるダウンタイムを回避できます。

1. なぜメカニカルシールにもフラッシングが必要なのでしょうか?

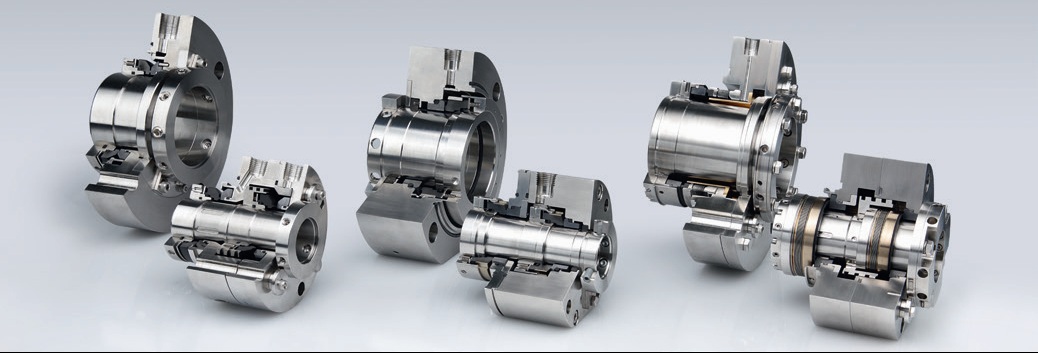

多くの人は、メカニカルシールを取り付けたらもう大丈夫だと思っています。

シール面 (回転リングと固定リング) は漏れを防ぐために緊密な接触に依存していますが、その接触により熱が発生します。

フラッシングは、シールの周囲に制御された環境を作成することでこの問題を解決します。

• 熱除去: 摩擦熱を取り除き、シール部品の過熱や流体の蒸発（空運転や急速な故障につながる）を防ぎます。
• 温度制御: 高温の流体がシールに到達する前に冷却し、潤滑とシールの性能を維持します。
• 圧力管理: シール チャンバーの圧力を調整して蒸発を抑制します。これはプロパンやアンモニアなどの揮発性サービスにとって重要です。
• 洗浄: シール面に傷を付けたり、シール面に埋め込まれたりする可能性のある粒子や汚染物質を洗い流します。
• 💡 プロのヒント: PLAN 14 (フラッシュ方向の切り替え可能) は柔軟性があるように思えますが、実際にはほとんど使用されません。余分なバルブはメンテナンスの手間と潜在的な漏れ箇所を意味します。

実際には、フラッシング計画を適切に選択すると、シールの寿命を 3 ～ 5 倍延ばすことができます。

2. 印鑑の種類に合わせたAPIフラッシングプラン

API 682 は、シール構成ごとにフラッシング プランをグループ化します。

(I) シングルシール プラン – シンプル、コスト効率が高く、広く使用されています

大気への時折の漏れが許容される、クリーンで危険のないサービスに最適です。

• PLAN 01 / PLAN 11: ポンプの吐出から吸込に戻るまでのセルフフラッシュ。
• 計画 13: 逆セルフフラッシュ - 流体はシールチャンバーからポンプ入口に流れます。
• プラン 21: セルフフラッシュ + クーラー。
• プラン 23: スロート ブッシュを使用した内部再循環。
• プラン 31: フラッシュ ストリームから固形物を除去するサイクロン セパレーターを追加します。軽度の汚れのサービスに適しています。
• プラン 32: 外部のクリーン フラッシュ (例: ろ過水またはバリア液)。
• プラン 41: プラン 31 + クーラー。
• プラン 02: 冷却または加熱を備えたジャケット付きシール チャンバー。

💡 プロのヒント: PLAN 14 (フラッシュ方向の切り替え可能) は柔軟性があるように思えますが、実際にはほとんど使用されません。余分なバルブはメンテナンスの手間と潜在的な漏れ箇所を意味します。

(II) デュアルシール プラン – 高リスクまたはゼロ漏れ用途向け

これらは、間にバリアまたは緩衝液を挟んだ 2 つのシール面を使用しており、有毒、可燃性、または環境に敏感なサービスに最適です。

• プラン 52: 通気リザーバーを備えた非加圧デュアル シール。
• 1. なぜメカニカルシールにもフラッシングが必要なのでしょうか?
• 53A: 窒素充填アキュムレーターが圧力を維持します。
• 53B: 循環ポンプとクーラーを追加します。高温のサービスに最適です。
• 53C: 圧力変動が大きいシステムで安定した圧力を得るために、ピストン スタイルのアキュムレータを使用します。
• プラン 54: 完全に独立した外部バリア流体システム (例: 専用のオイル コンソール)。

(III) クエンチおよびリーク検出計画

これらは、プライマリ シールを置き換えるのではなく、サポートします。

• プラン 62: 固形物の蓄積を防ぐためにシールの裏側に外部急冷 (通常は蒸気または水) をスプレーします。これはスラリーまたは黒液ポンプで一般的です。
• PLAN 65: 内部シールの漏れを早期に検出するために、PLAN 52 リザーバーにレベル スイッチを追加します。

(IV) ドライガスシールプラン – 揮発性または機密性の高いサービス向け

シール媒体として液体ではなく、清潔な乾燥ガス (通常は窒素) を使用してください。

• 計画 72: 窒素バリアを備えたタンデム ドライ ガス シール。
• プラン 74: 二重加圧乾燥ガスシール。
• PLAN 75/76: プロセスガスを直接使用できない高粘度または不揮発性流体用のバリエーション。

⚠️ 注: ドライガスシールには、超クリーンで乾燥した規制されたガスが必要です。

3. 適切なプランを選択するための 3 つの経験則

• 液体から始める
• クリーン＆クール?
• 汚れているか腐食性ですか?
• 揮発性か有毒ですか?
• 温度と圧力を確認する
• 120℃？

• 高圧？
• 質問してください: 漏れたらどうなりますか?
• 少量の点滴は大丈夫ですか？
• 火災、毒性、環境リスクはありますか?

最終的な考え

最適なフラッシング プランは、最も派手なものではなく、実際の動作条件に一致するものです。

このガイドは以下を組み合わせたものですAPI 682何百もの現実世界の設置から学んだ教訓をもとに基礎を学びます。

特定のサービスのプランを立てるのにサポートが必要ですか?www.teffiko.com。
