OH3 と OH4 遠心ポンプの違いは何ですか?

API 610 規格では、OH (オーバーハング) ポンプは、片側のみのベアリングで支持されるシャフトの端にインペラが取り付けられた遠心ポンプのカテゴリです。このうち、OH3 ポンプと OH4 ポンプはどちらも水平オーバーハング型遠心ポンプですが、設計、メンテナンス要件、用途の適合性が大きく異なります。

これらの違いを理解することは、エンジニアやエンドユーザーが動作条件に最適なポンプを選択するのに役立ちます。

OH3 遠心ポンプデザイン

OH3ポンプは、独立した軸受フレームを備えたオーバーハング形の渦巻ポンプです。

その主な機能は次のとおりです。

• ポンプシャフトとモーターシャフトを分離
• ポンプとモーター間のカップリング接続
• 独立したベアリングハウジングと潤滑システム
• より高いシャフト剛性と耐荷重能力
• メンテナンスとコンポーネントの交換が容易

OH3 は依然としてオーバーハング ポンプとして分類されていますが、インペラがシャフトのオーバーハング端に取り付けられていることを意味しますが、独立したベアリング フレームにより、よりコンパクトな設計と比較してローターのサポートと動作の安定性が向上します。

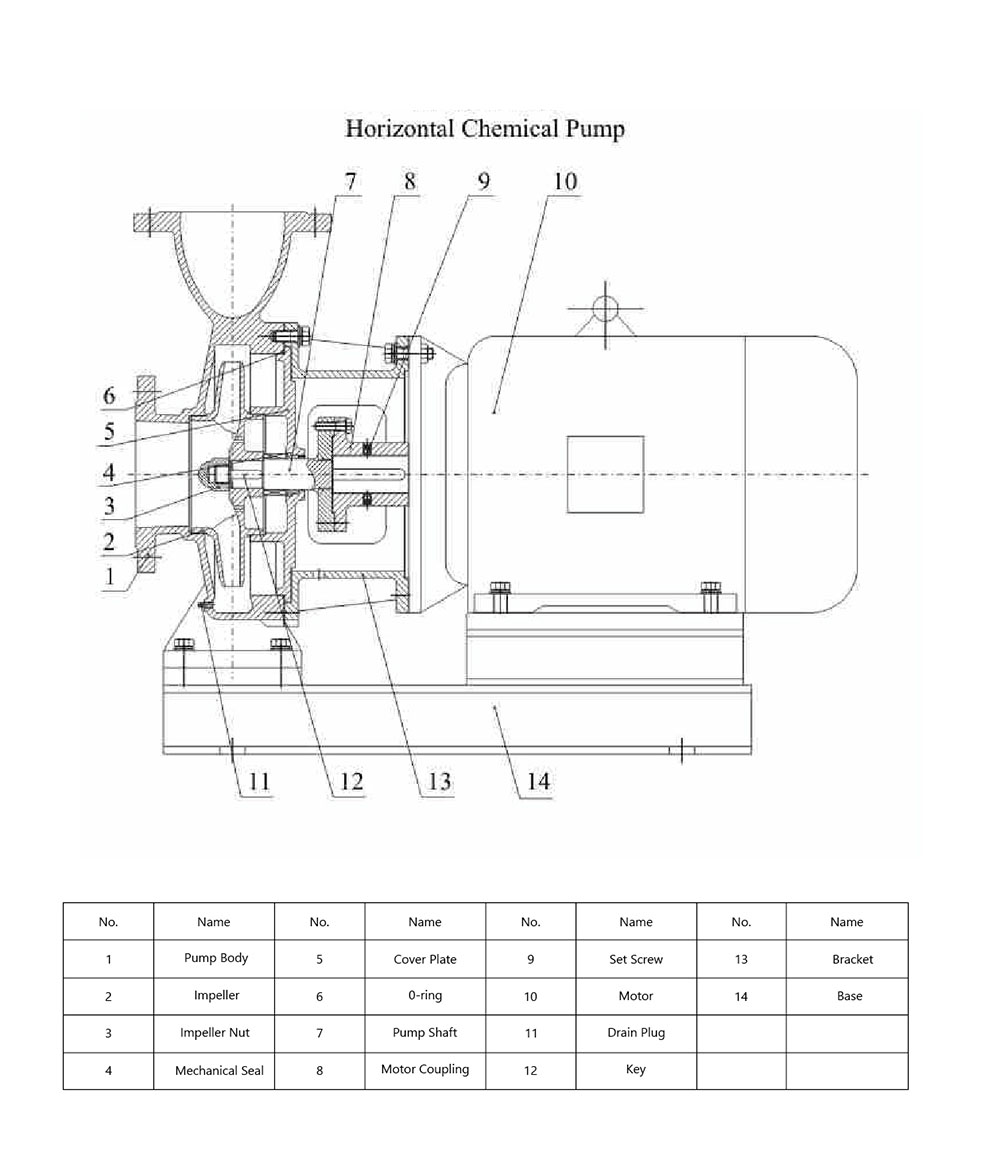

OH4 遠心ポンプデザイン

OH4 ポンプは、直結合オーバーハング遠心ポンプです。

その主な特徴は次のとおりです。

• コンパクトな一体型ポンプとモーターのアセンブリ
• 独立したベアリングフレームなし
• モーターシャフトがポンプローターの負荷をサポート
• フレキシブルカップリングは不要
• 設置スペースと総重量の削減

モーターとポンプが密接に統合されているため、OH4 ポンプはコンポーネントが少なくシンプルな設計を実現し、多くの産業用途にとってコスト効率の高いソリューションとなります。

パフォーマンスとアプリケーションの比較
OH3ポンプの代表的な用途

OH3 ポンプは、その堅牢な構造と独立したベアリングサポートにより、一般的に次の用途に使用されます。

• 石油化学処理
• 石油・ガス施設
• 発電所
• 高温液体搬送
• 継続的な産業サービス
• 高い信頼性が求められる用途

OH3 ポンプは、長い耐用年数と動作の安定性が重要となる厳しいプロセス条件に選択されることがよくあります。

OH4 ポンプの一般的な用途

OH4 ポンプは通常、次の用途に適しています。

• 工業用水供給システム
• 冷却水循環
• 公共サービス
• 軽負荷から中負荷の産業プロセス
• 限られたスペースでの設置

コンパクトな設計と低い設置コストにより、動作条件がそれほど厳しくない用途にとって魅力的な選択肢となります。

OH3 と OH4: 主な違い

OH3 ポンプと OH4 ポンプの選択方法

OH3 ポンプと OH4 ポンプのどちらを選択するかは、アプリケーションの特定の動作要件によって異なります。

一般に、次のような場合には OH3 ポンプの方が適しています。

• 高い信頼性が求められる
• システムは継続的に稼働します
• プロセス温度が上昇する
• 機械的負荷が大きい
• メンテナンスのアクセシビリティは重要です

次のような場合には、OH4 ポンプが好まれることがよくあります。

• スペースは限られています
• 設置の簡単さが最優先です
• 予算を考慮することが重要です
• 動作条件は比較的穏やか

ポンプを選択する際、エンジニアはポンプの分類だけに依存するのではなく、流量、吐出圧力、流体特性、動作温度、メンテナンス要件、ライフサイクルコストなどの要素を評価する必要があります。

結論

OH3 ポンプと OH4 ポンプはどちらも API 610 で定義された水平オーバーハング遠心ポンプですが、異なる優先順位を念頭に置いて設計されています。

OH3 ポンプは信頼性、耐久性、要求の厳しいプロセス用途への適合性を重視しており、OH4 ポンプはコンパクトさ、シンプルさ、コスト効率を重視しています。

各設計の長所と限界を理解することで、ユーザーは運用ニーズに最も適したポンプ タイプを選択し、最適なシステム パフォーマンスを達成できます。
